框架式四面水雾降尘喷淋装置结构

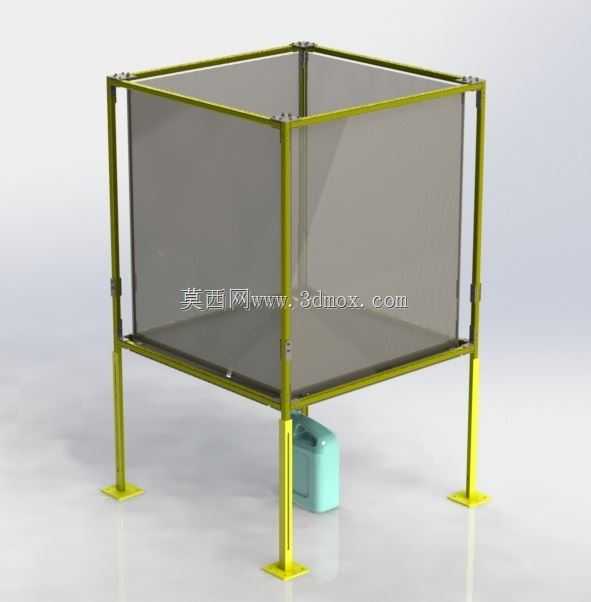

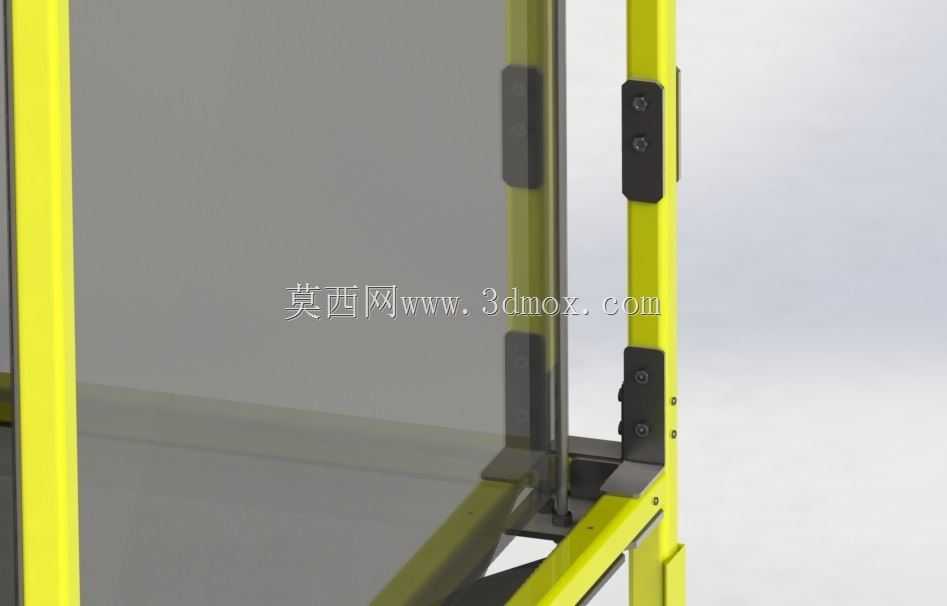

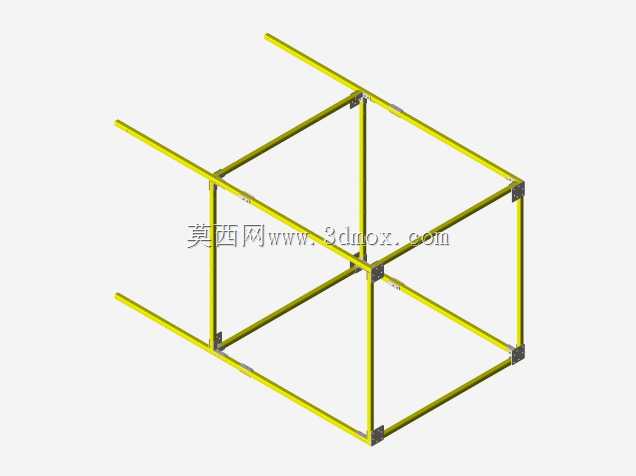

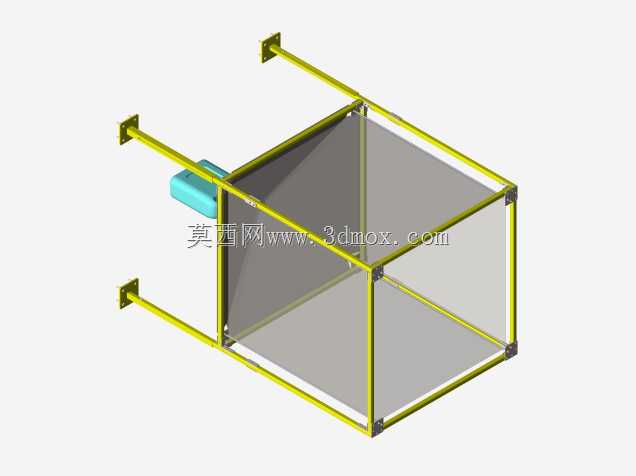

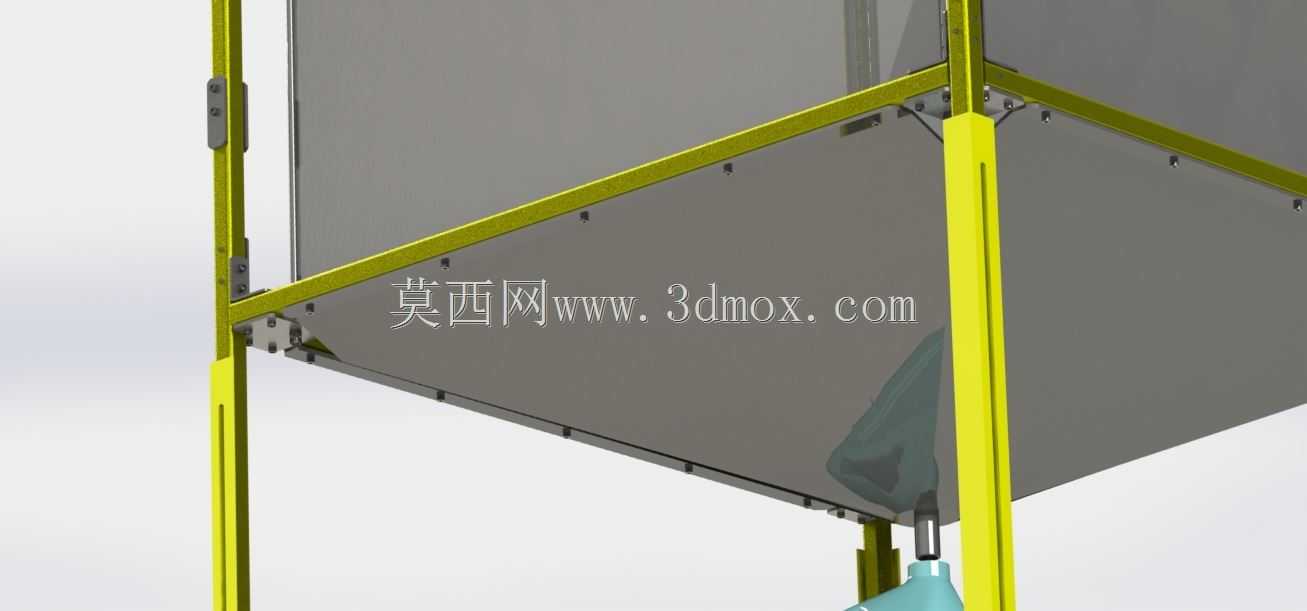

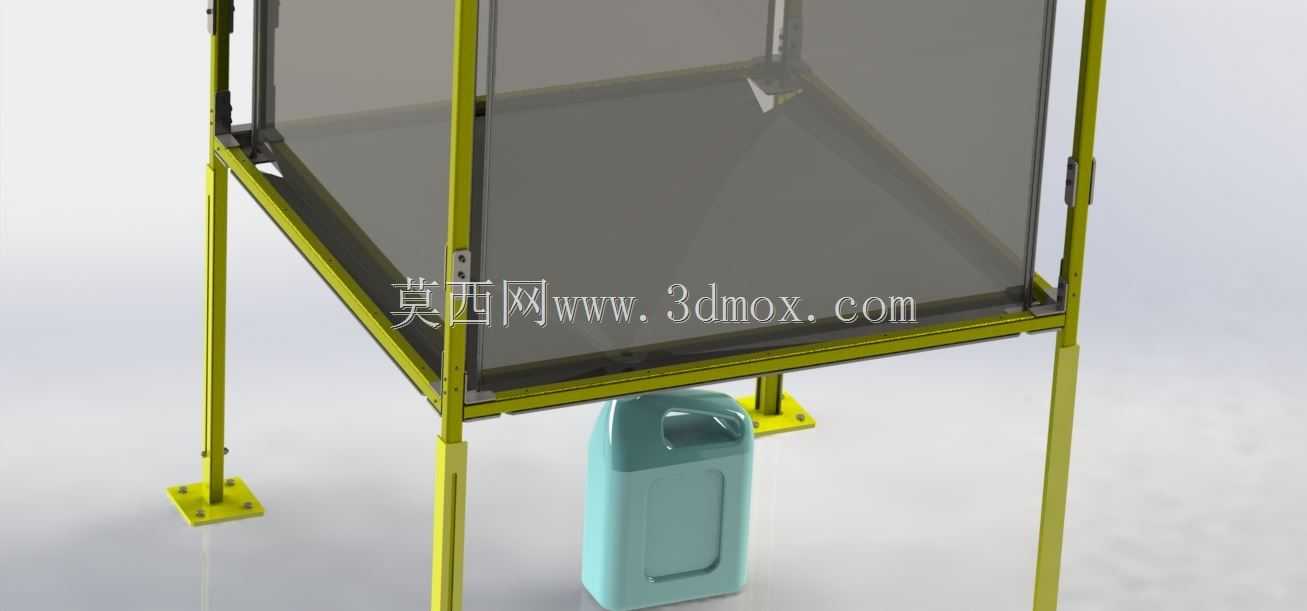

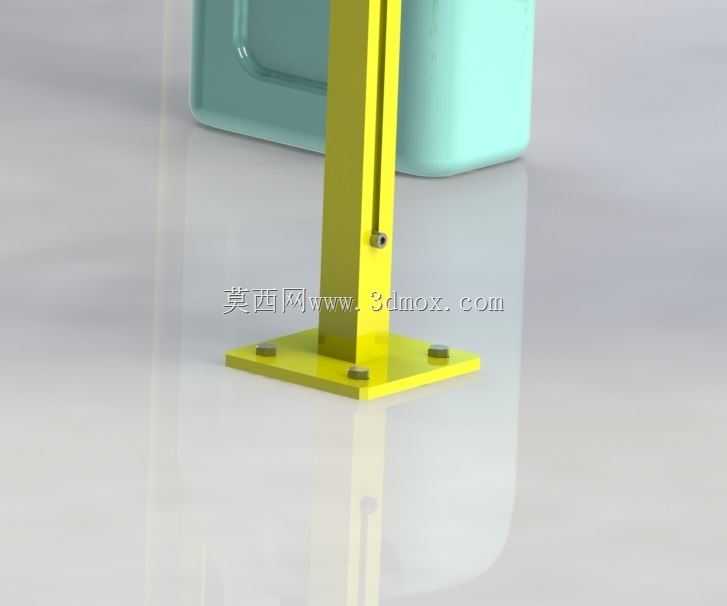

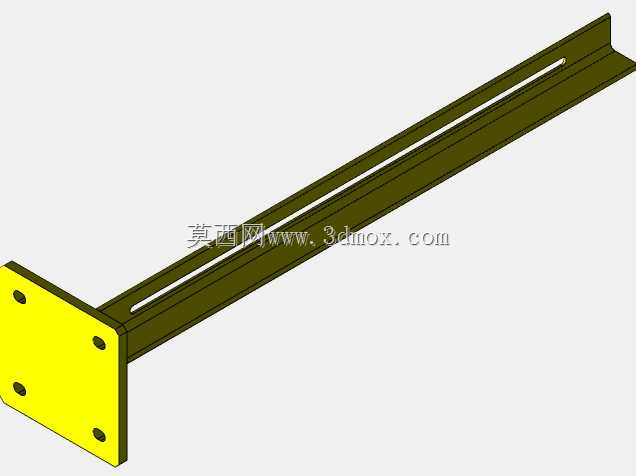

这款框架式四面水雾装置主要面向车间局部扬尘点位、小型物料堆放区、户外临时作业点的降尘抑尘需求设计，区别于传统单点喷淋的覆盖盲区问题，四周围挡式的结构可以在划定的作业区域外围形成连续的水雾幕，既能够阻隔扬尘向外扩散，也可以让区域内产生的浮尘与水雾颗粒结合沉降，避免无组织排放的问题。从结构设计逻辑来看，整体采用方管型材搭建成立方体框架，四根竖向支腿底部配置带安装孔的固定脚盘，可以直接通过膨胀螺栓固定在硬化地面上，不需要额外做复杂的基础施工，拆装转移都比较便捷，适合临时作业点的快速部署需求。框架的四个立面均安装半透明围挡，既可以阻挡大颗粒物料飞溅，也不会完全遮挡作业视线，操作人员在区域外侧就能观察内部作业状态，围挡与框架之间采用快装压条固定，后期出现污损可以单独更换单片围挡，不需要整体拆解框架。水雾发生主机放置在框架内侧底部的支腿间隙位置，不占用内部有效作业空间，管路沿着竖向方管的内侧走线，通过管卡固定在型材上，避免管路外露被物料剐蹭破损，四个立面的喷淋管路沿着框架顶部的横梁布置，喷头朝向斜下方设置，喷出的水雾可以在立面位置形成连续的水幕，不会直接喷射到区域中心的作业点位，避免打湿作业物料。从安装边界来看，框架整体的占地尺寸适配常规单人作业或小型工件加工作业的空间需求，支腿高度预留了足够的物料进出空间，小型手推车可以直接从任意方向推入框架内部完成上下料作业，不需要预留专门的进出通道。设计过程中特意将框架的连接节点采用角件加螺栓的装配形式，没有采用焊接固定，所有杆件都可以拆解成单独的型材段，运输时可以打捆包装，大幅降低运输体积，现场组装只需要常规扳手就能完成，不需要专业焊接设备。在功能实现上，这种四面围合的水雾结构相比开放式喷淋，水的利用率更高，水雾不会被侧向气流吹散，耗水量相比同覆盖面积的开放式喷淋降低四成左右，同时围挡可以阻挡大部分水雾外溢，避免作业区域周边地面积水打滑的问题。框架底部没有设置全封闭底板，沉降的泥水可以直接顺着地面坡度流向周边的排水沟槽，不需要额外设置积水收集槽，减少了后期清理维护的工作量，适合在砂石料临时分拣、小型工件打磨、焊接作业等产尘点位配套使用，也可以根据实际作业的空间需求，等比例缩放框架的长宽高尺寸，适配不同大小的作业区域。
