工业级离心式物料气流分离设备结构

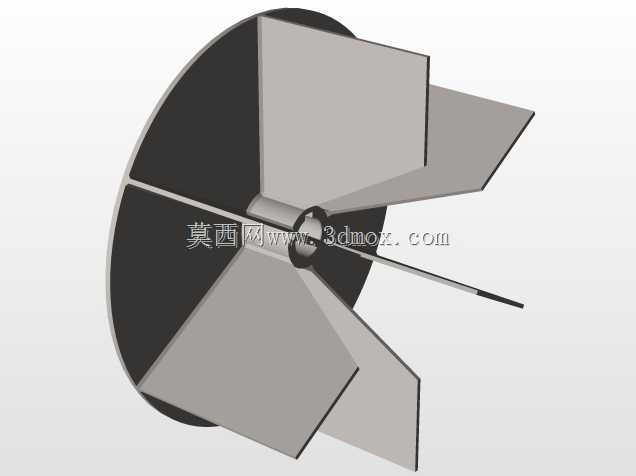

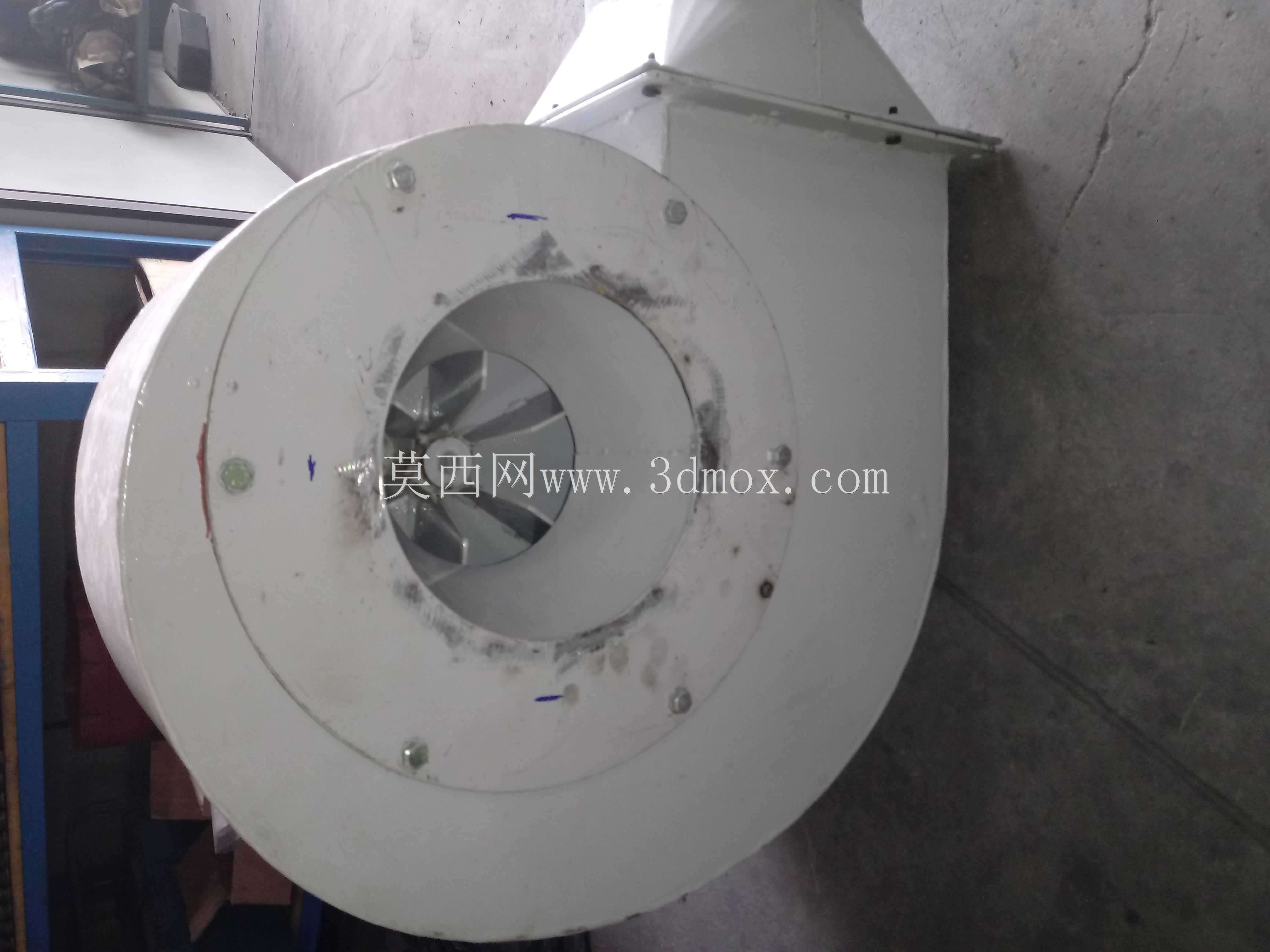

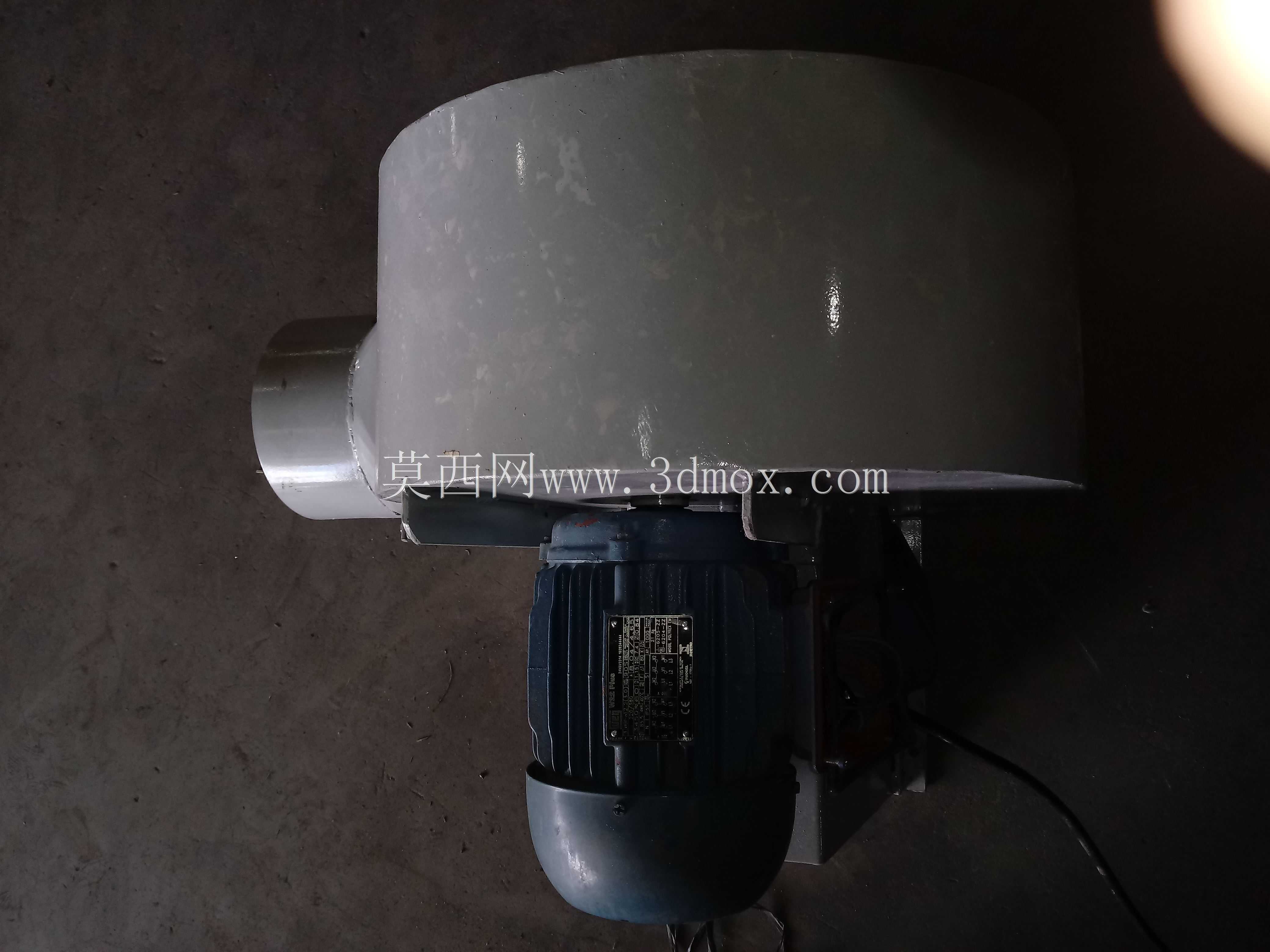

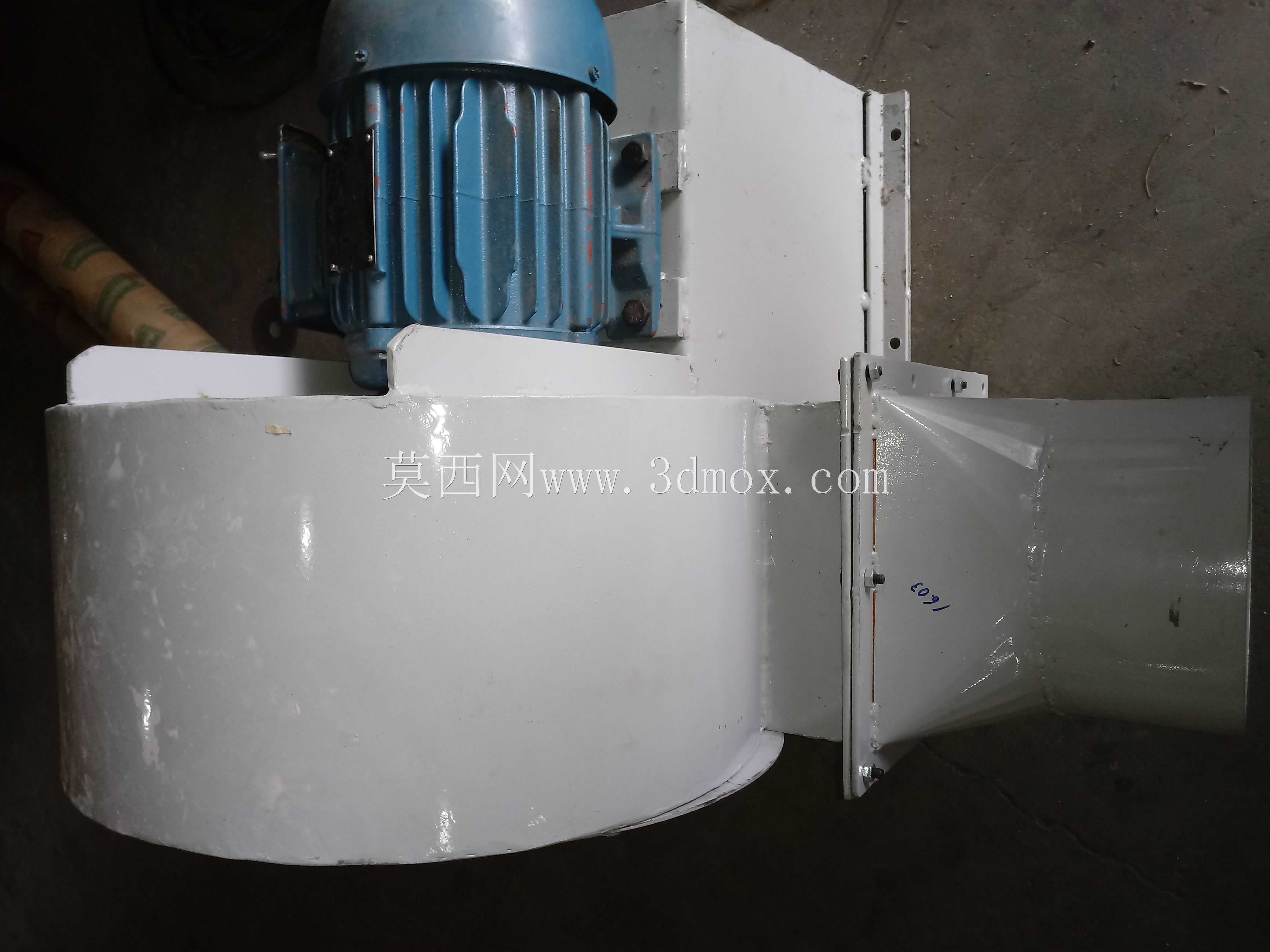

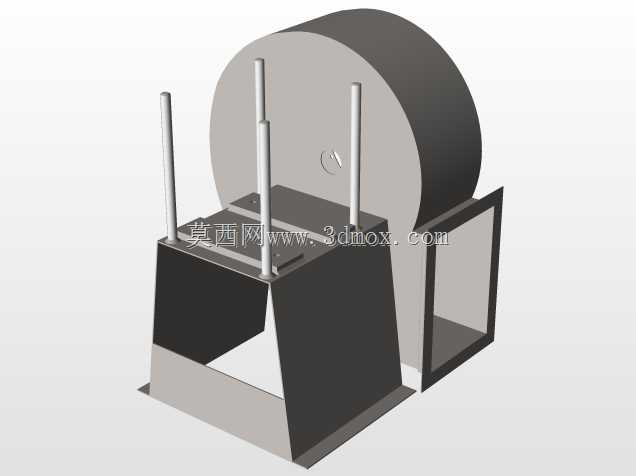

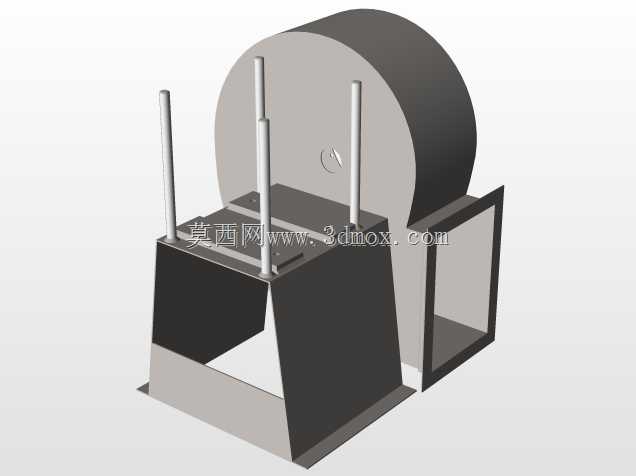

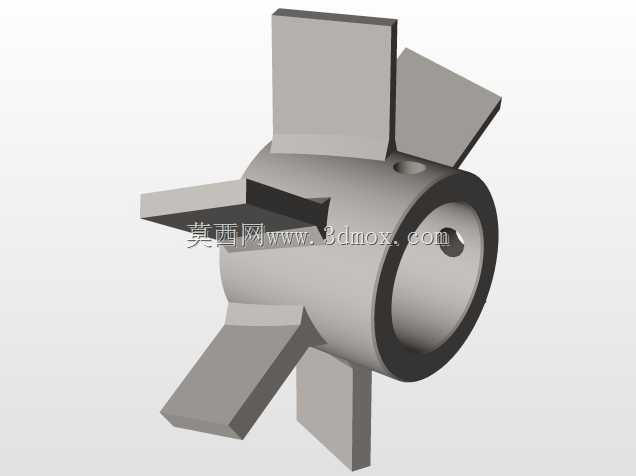

这类离心分离结构常配套在中小型车间除尘系统、粮食加工风选工段、小型木工车间木屑收集端，也可作为粉体输送管路的前置预分离单元使用，核心是依靠叶轮高速旋转形成的离心力场，将混入气流中的固体颗粒、碎屑、粉尘甩向机壳内壁，沿内壁滑落至集料端，净化后的气流则从出风口引出，相比滤筒式前置处理单元，这类结构无易损滤材，可连续处理高浓度含尘气流，日常运维仅需定期检查叶轮动平衡与轴承密封，适配连续生产的工况需求。从结构设计逻辑来看，蜗壳型流道采用对数螺旋线轮廓做内壁修型，目的是减少气流在壳体内的湍动损耗，让被离心力甩出的颗粒能沿壁面平滑滑移至出料口，避免局部积料导致的流道堵塞；叶轮采用后向直板叶片布局，兼顾风压与运行效率，叶片与前、后盘的焊接位置做了圆角过渡，减少颗粒在叶片根部的堆积，同时降低高速旋转时的应力集中。驱动端直接与电机输出轴直连，省去皮带传动的张紧维护环节，电机与蜗壳连接的法兰位置加装了密封端盖，防止细微粉尘进入轴承腔造成磨损。安装边界上，设备的进风口为水平轴向伸出的圆管接口，可直接对接圆形通风管路，出风口沿蜗壳切向布置，安装时需预留出风口侧的管路接驳空间，底部的电机安装座预留了四个螺栓固定孔，可直接固定在型钢支架或混凝土平台上，整机重心落在电机轴线与蜗壳中心的交汇区域，安装时无需额外做配重处理，水平校准后即可接驳管路。设计过程中需要重点校核蜗壳壁厚与叶轮的间隙，间隙过小容易出现叶轮擦壳的故障，间隙过大则会导致气流内漏，降低分离效率；同时要根据处理风量匹配对应功率的驱动电机，避免出现小马拉大车导致的电机过载，或是选型过大造成的能耗浪费。这类结构在实际使用中，可根据处理物料的磨琢性调整蜗壳内壁的耐磨处理方式，处理金属碎屑、石英砂等高磨琢性物料时，可在内壁贴附耐磨橡胶衬板，处理粮食、塑料碎屑等低磨琢性物料时，普通碳钢壳体即可满足长期使用需求。
