椿本BS系列标准传动滚子链三维设计

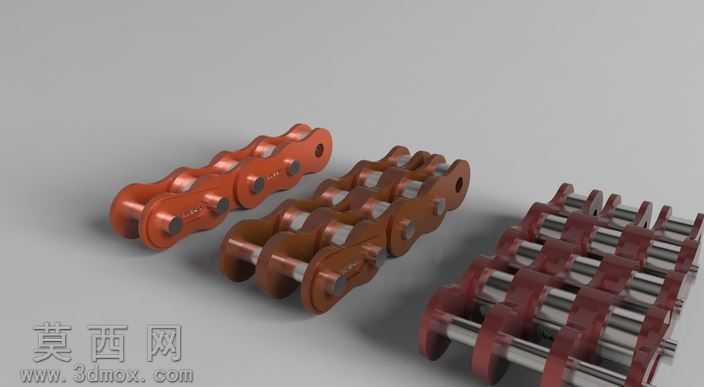

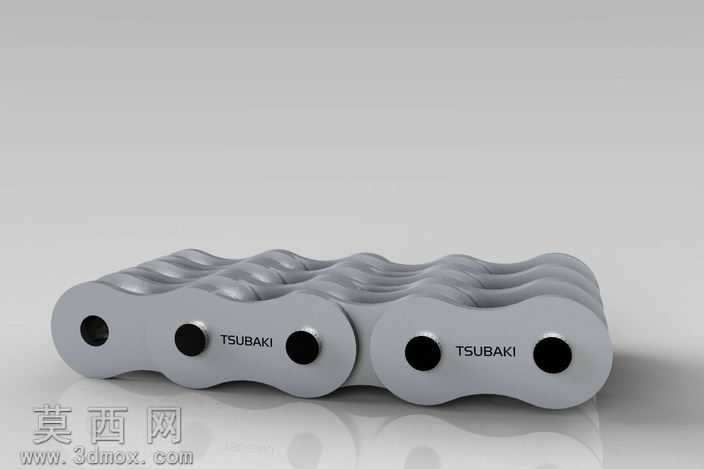

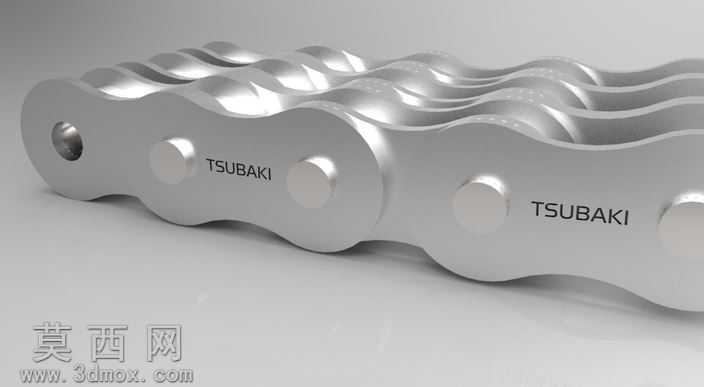

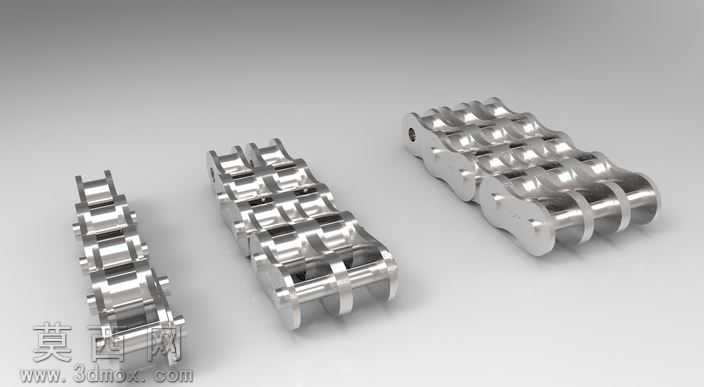

本作品为椿本BS系列标准滚子链的参数化三维设计成果，建模过程采用参数化驱动逻辑搭建整体结构，以RS05B-3规格为基础模板，通过关联Excel参数表实现全系列规格的快速衍生，覆盖RS05B、RF06B、RS08B、RS10B、RS12B、RS16B、RS20B、RS24B、RS28B、RS32B、RS40B、RS48B等十余种常规型号，无需重复建模即可通过修改表格参数生成对应尺寸的链体模型。建模阶段严格遵循链条的实际装配逻辑，将内链板、外链板、销轴、套筒、滚子五个核心零件分别建立独立特征，每个零件的尺寸参数均与参数表形成关联约束，链板的外形轮廓采用冲压成型的真实弧度设计，销轴与链板的过盈配合、套筒与内链板的压装关系、滚子与套筒的间隙配合均在装配环境中添加对应约束，还原真实链条的活动自由度。渲染环节采用金属材质表现链体的工业质感，外链板表面做哑光镀锌处理效果，销轴端面做抛光金属质感，滚子表面添加细微的耐磨涂层纹理，通过三点布光突出链板的曲面弧度与零件间的装配层次，渲染图清晰呈现双排链条的并列排布结构，链板上的品牌标识采用浮雕贴图处理，还原实物的标识细节。设计过程中预留了链长自定义功能，使用者可通过修改参数表中链节行数的数值，快速生成指定节数的链条模型；针对多排链的拓展需求，建模时设置了阵列约束逻辑，仅需调整排数参数即可生成单排、双排乃至多排结构的链条，同时配套了链节延长的操作逻辑，使用者可通过删除原有端部约束、延长链节阵列、重新装配端部销轴的步骤完成链长调整，所有配合关系会随参数修改自动更新，避免装配错位问题。模型同时导出了STEP/IGES通用格式，可适配多数三维设计软件的导入需求，方便使用者直接导入自身的传动系统装配体中使用，无需重新调整零件配合关系。
