20毫米直径布罗卡钻削刀具三维建模

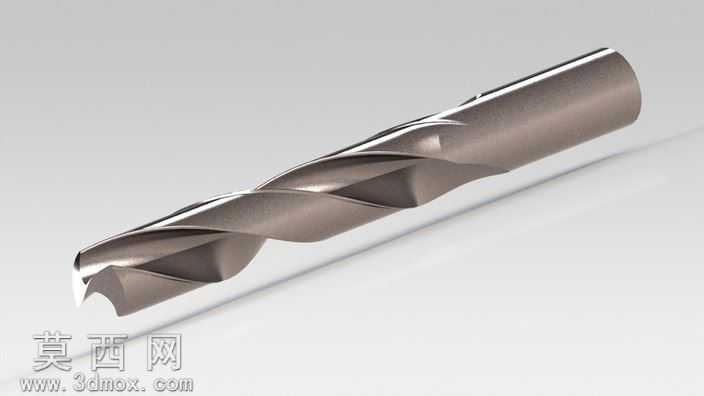

本模型为布罗卡钻削刀具的三维数字化建模成果，建模过程严格遵循机械加工刀具的实际设计规范，首先通过草图绘制精准勾勒出钻头的核心轮廓：明确标注20毫米的切削直径、170毫米的总长度参数，先绘制钻头的柄部圆柱基体，再通过螺旋线扫描功能生成两条对称的螺旋排屑槽，扫描过程中严格控制螺旋角参数，保证排屑槽的导程与实际布罗卡钻的切削排屑需求匹配，确保切屑能够顺着螺旋槽顺畅排出，避免加工过程中出现堵屑、刮伤已加工表面的问题。建模时对钻头的切削部分进行了精细化处理：精准绘制横刃、主切削刃、副切削刃的结构形态，对刃口处做了符合实际刀具的倒角处理，还原出钻尖的顶角参数，保证切削刃的角度符合金属钻削加工的力学要求，避免建模出现刃口角度偏差导致的实际加工切削阻力过大、钻头崩损的问题。材质渲染阶段，采用硬质合金刀具的金属材质参数，调整材质的金属度、粗糙度数值，还原出高速钢/硬质合金钻头表面的哑光金属质感，对排屑槽的抛光面、刃口的精磨区域做了材质区分，让渲染效果更贴近真实工业刀具的外观质感，同时对钻头的柄部做了夹持部位的细节处理，还原出直柄钻头的装夹基准面结构，保证模型的结构完整性。设计思路上完全围绕实际机加工场景的刀具形态展开，没有添加冗余的装饰性结构，所有结构特征都服务于钻削加工的功能需求：螺旋槽的深度、刃带的宽度、钻芯的厚度都按照标准刀具的比例进行建模，既保证模型外观与真实布罗卡钻一致，也能用于后续的钻削加工仿真、刀具装配干涉检查、加工工艺演示等场景，模型的各个特征都做了参数化关联，后续如果需要调整钻头直径、长度、螺旋角等参数，可以直接通过修改特征参数快速生成不同规格的布罗卡钻模型，提升刀具类模型的复用性。建模过程中对容易被忽略的细节也做了还原，比如钻头端部的刃口倒棱、排屑槽尾部的过渡圆弧、柄部与切削部分的衔接台阶，这些细节的还原让模型的真实度大幅提升，不会出现简化模型的结构失真问题，能够满足机械设计教学、刀具选型展示、加工工艺模拟等多场景的使用需求。
