DF-12型手扶拖拉机连接座结构设计

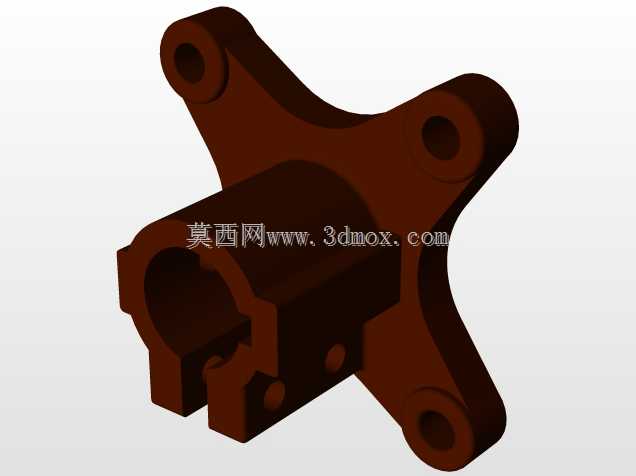

在丘陵山地小地块农耕作业场景中，手扶拖拉机凭借转弯半径小、操作灵活的特性，一直是散户农耕、果园管护作业的核心动力设备，而本次涉及的连接座部件，是动力输出端与耕作机具对接的核心承载结构，直接决定动力传递的稳定性与机具挂载的可靠性。从实际作业工况来看，该部件需要同时承受发动机输出的扭矩载荷、耕作时地面传递的冲击载荷，以及机具作业时产生的交变振动，因此结构设计上优先考虑了载荷的均匀分散，主体采用带三耳延伸臂的一体式铸造成型结构，中心为带定位卡槽的通孔结构，可直接套接在动力输出轴的轴套外侧，内壁的卡槽结构与输出轴上的定位凸台配合，可避免动力传递过程中出现周向打滑，保证扭矩传递的同轴度。三个延伸安装臂沿中心筒体周向均匀分布，每个臂端都设计有同轴的安装通孔，孔位的位置度公差控制在0.1mm以内，可与耕作机具的连接法兰精准对位，安装时通过螺栓贯穿锁紧后，可将动力输出端的扭矩平稳传递至后端的旋耕、开沟等作业机具，不会出现偏载导致的螺栓断裂问题。设计过程中针对安装边界做了充分的适配考量，中心筒体的轴向长度与动力输出轴的伸出长度完全匹配，既不会因为筒体过长导致安装后与轴端端盖发生干涉，也不会因为长度过短导致套接深度不足，出现连接松脱的风险；三个安装臂的外轮廓做了圆弧过渡处理，避免应力集中在臂与筒体的连接位置，同时外边缘的圆角设计可避免安装作业时尖锐边角划伤操作人员，也能减少作业过程中杂草、泥块在结构缝隙处的缠绕堆积。从实际使用场景出发，该部件的安装面都做了铣平处理，保证连接时的面接触精度，减少振动带来的连接松动，筒体侧壁预留的两个小孔为润滑油注油通道，可定期向内部套接位置加注润滑脂，减少轴与套之间的磨损，延长部件的使用寿命。在小马力手扶拖拉机的动力传输链路中，这类连接座属于易损耗的承载部件，长期在高负荷、多尘泥的环境下作业，容易出现安装臂断裂、孔位磨损变大的问题，因此建模过程中对各部位的壁厚做了等强度优化，在保证整体重量控制在合理范围的前提下，在应力集中的连接位置做了局部加厚处理，平衡部件强度与整机重量控制的需求，适配12马力级手扶拖拉机的动力输出参数，可直接替换同型号机型的原有损坏部件，无需额外做安装位的二次加工。
