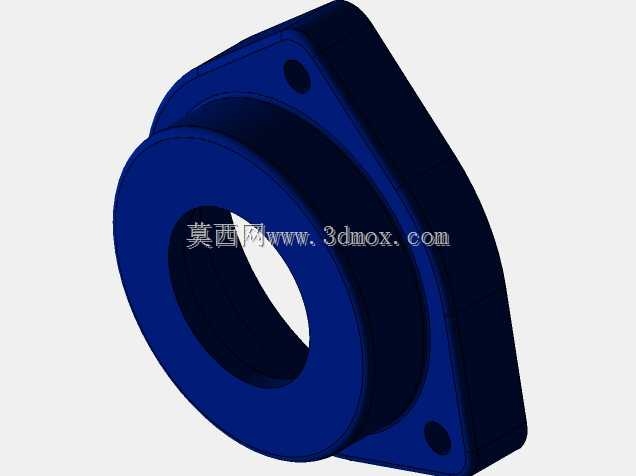

带方形安装法兰的通孔式轴承支撑座结构

　　在常规传动系统的布局设计中，支撑类零件的安装适配性直接决定了轴系运转的同轴度与长期稳定性，这款带方形安装法兰的通孔式支撑结构，主要面向中小载荷的水平或垂直轴系布设场景，常见于轻工输送设备、小型自动化工作站、农用机具的动力传递单元中，用来为旋转轴提供径向支撑，同时承担少量的轴向窜动限位作用。从结构设计逻辑来看，主体采用一体化铸造成型后做精加工处理，主体支撑段为环形通孔结构，内壁预留了标准轴承的安装配合公差，可直接压入对应规格的深沟球轴承，无需额外加装轴套即可完成轴承的定位，减少了装配环节的零件数量。外侧的方形安装法兰与主体支撑段做了大圆角过渡处理，避免应力集中导致的安装位断裂问题，法兰对角位置预留了两个沉头安装孔，

　　孔位的中心距按照常规安装面板的通用孔距设计，可直接通过内六角螺栓固定在设备的安装立板或墙板上，安装时不需要额外制作转接板，能有效压缩设备的装配空间。从安装边界尺寸来看，环形支撑段的外径略小于方形法兰的对角线长度，安装后支撑段会穿过安装面板的预留孔，突出面板内侧的长度刚好匹配轴承的宽度，不会与面板内侧的传动轮、联轴器等零件产生运动干涉，法兰面与安装面板贴合的位置做了精铣处理，平面度控制在0.02mm以内，能保证安装后轴承内孔的轴线与安装面保持垂直，避免轴系运转时出现偏磨问题。在实际选型应用中，这类支撑座通常适配直径20-30mm的光轴，额定径向载荷可以满足100kg以内的传动需求，运转时的线速度不超过5m/s即可保证长期使用寿命，

　　不需要额外加装复杂的密封结构，支撑段外侧预留了环形槽位，可以直接卡入标准密封圈，防止工况中的粉尘、切削液进入轴承内部，适配多粉尘、少量溅液的普通工业场景。设计过程中特意将安装孔设置为对角布局，相比四角全孔的设计，在保证安装强度的前提下减少了钻孔加工量，同时对角锁紧的方式可以让法兰面与安装面板的贴合更均匀，不会出现单侧翘起的问题，对于安装面板本身平面度略有不足的场景，也能通过对角逐步锁紧的方式抵消部分安装误差。通孔的设计让轴可以从支撑座的任意一侧穿入，装配时不需要考虑轴的穿入方向，对于两端都需要加装传动件的轴系来说，装配灵活性更高，不需要提前在轴上预装支撑座再穿入安装位，能大幅提升现场装配的效率。支撑座的外壁做了均匀的壁厚设计，

　　最薄位置的壁厚不小于8mm，保证了结构的整体刚性，在承受额定径向载荷时，支撑段的径向变形量控制在0.01mm以内，不会因为变形导致轴承内圈偏斜，进而引发轴系振动、噪音过大等问题。在日常维护场景中，这类一体式支撑座不需要定期拆解维护，只需要按照轴承的保养周期，通过预留的注油孔补充润滑脂即可，维护操作简单，适合用在维护空间有限、不方便频繁拆解的设备部位。
