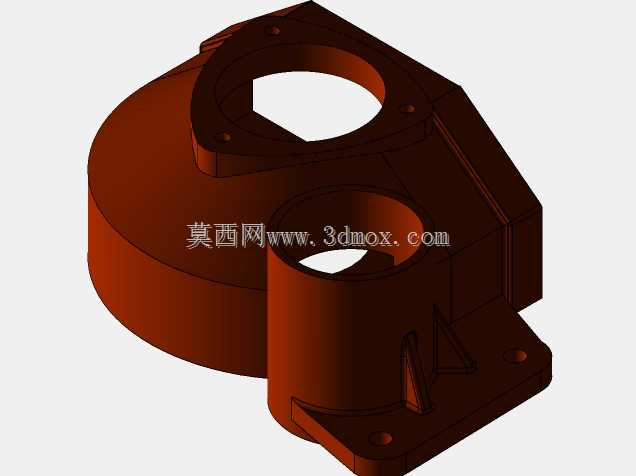

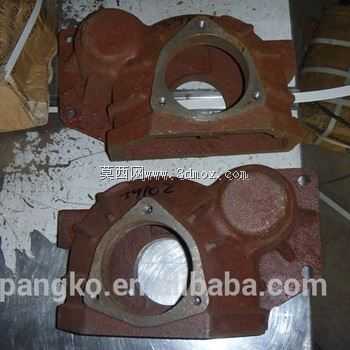

手扶拖拉机右侧末端传动箱体结构

该零件是手扶拖拉机动力传动路径末端的右侧承载壳体，在整机传动系统中承担动力换向、扭矩承载与部件防护的核心作用，直接衔接中央传动输出端与驱动轮轴，是保障田间作业、短途转运工况下动力稳定传递的关键结构件。从实际作业场景来看，手扶拖拉机多在泥泞田块、凹凸不平的非铺装路面作业，传动系统承受的冲击载荷波动极大，该箱体作为末端传动的封闭承载结构，既要容纳内部的终传动齿轮、轴承、密封组件，为齿轮啮合提供密闭的润滑油腔，避免泥水、作物碎屑侵入传动副造成磨粒磨损，也要承担齿轮啮合产生的径向、轴向载荷，同时为整机右侧机架、扶手连接位提供安装基准。设计过程中优先考虑了壳体的刚度分配，在轴承安装孔位周边做了局部加厚处理，避免重载下孔位变形导致齿轮啮合间隙偏移，引发打齿、异响等故障；箱体下部设置的带安装孔的凸台，是与机架大梁连接的固定位，凸台与箱体主体之间设计了三角形加强筋，抵消作业中地面颠簸带来的交变冲击力，防止连接位出现应力断裂。上部的大直径开孔用于对接中央传动的输出端轴承座，侧部的开孔为驱动轮轴的伸出位，两个孔位的同轴度、中心距公差直接决定内部齿轮副的啮合精度，建模时严格匹配终传动齿轮的安装尺寸，预留了轴承外圈的配合公差带与密封件的安装槽位，避免后期装配出现干涉。箱体的外轮廓做了圆弧过渡处理，既减少铸造过程中的应力集中问题，也能避免田间作业时杂草、泥块挂接在箱体棱角处，降低日常清理维护的工作量。安装边界上，箱体的连接孔位完全匹配对应型号手扶拖拉机的机架安装尺寸，无需额外改制即可直接替换原有部件，壳体壁厚根据不同位置的受力情况做了差异化设计，承载位壁厚加厚，非受力区域适当减薄，在保证结构强度的前提下控制铸件重量，降低整机的非簧载质量，提升行走过程的平顺性。润滑油腔的容积设计充分考虑了终传动齿轮的搅油润滑需求，设置了合理的油位高度，既保证齿轮啮合面能得到充分润滑，也避免油量过多造成的运转阻力增大、密封件渗漏等问题，箱体上预留的油堵安装位，方便后期更换润滑油时的废油排放，适配农机日常维护的操作需求。
