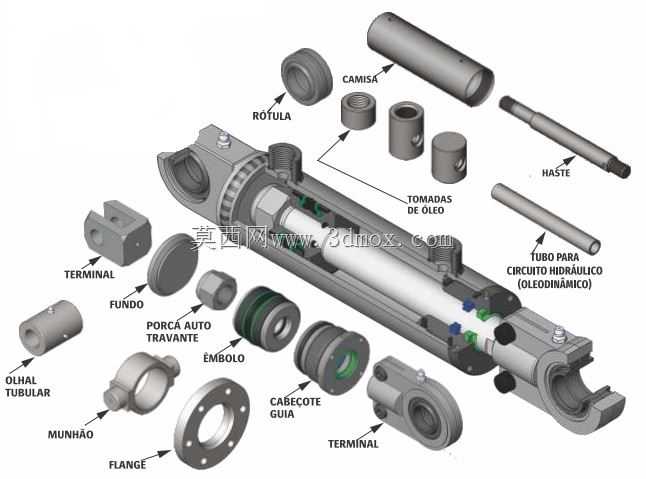

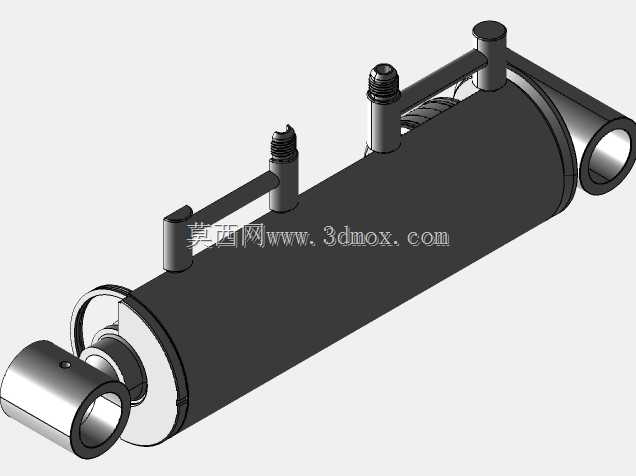

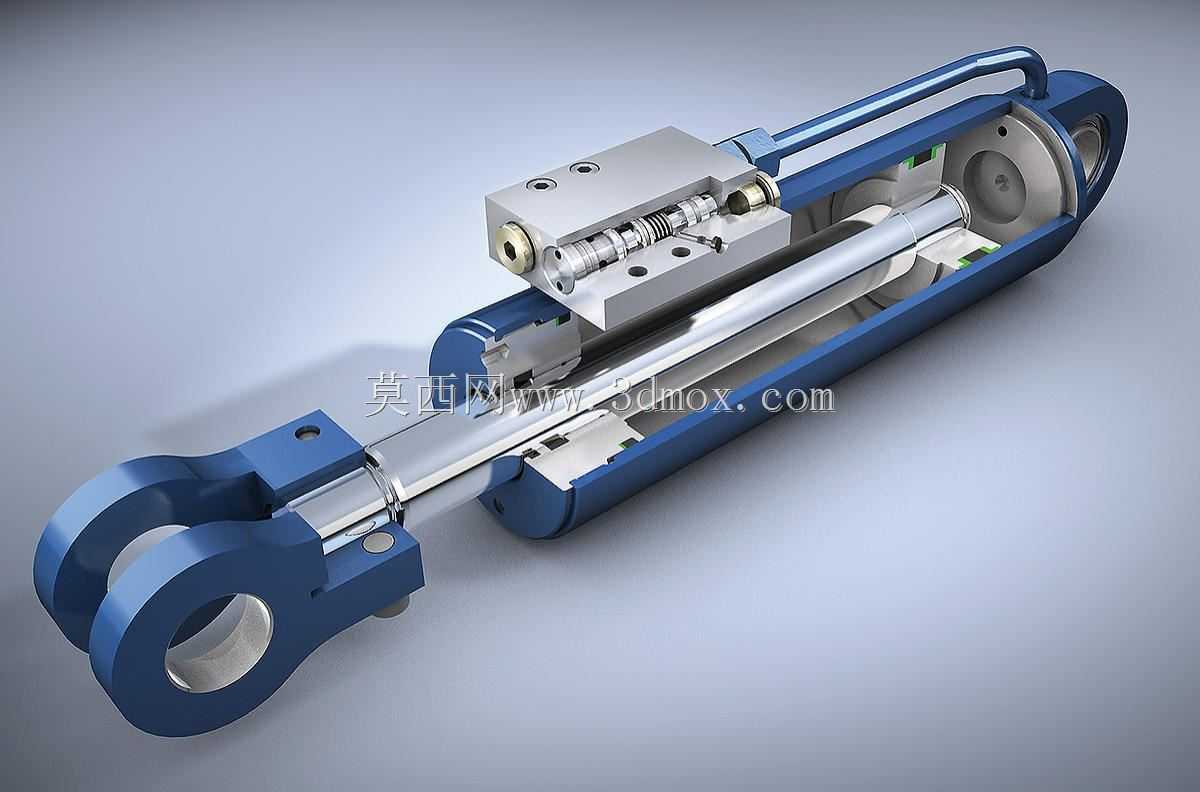

铰接式液压油缸爆炸结构展示

该模型呈现的是两端铰接式液压油缸的全零件爆炸结构，这类油缸广泛应用在工程机械作业臂驱动、环卫车辆举升机构、冶金设备姿态调整、船舶舱门启闭等需要直线往复推拉动力的场景中，作为液压系统的末端执行元件，将液压能转化为直线机械能，相比气缸输出力更大、传动更平稳，可在重载、工况复杂的环境下长期稳定工作。从结构拆分来看，缸筒作为承压主体，内壁加工精度直接影响密封件使用寿命与内泄控制水平，两端分别配置端盖与导向套，导向套内嵌耐磨导向环，为活塞杆往复运动提供径向支撑，避免活塞杆受偏载出现刮蹭内壁的问题；活塞组件上配置多道密封，包含孔用格莱圈、轴用斯特封以及支撑环，分别承担高压油腔密封、低压侧防尘防漏、径向承载的作用，活塞与活塞杆采用螺纹连接配防松结构，避免往复换向时出现连接松脱。两端的铰接耳环内装自润滑关节轴承，可补偿安装面的角度偏差，抵消作业过程中机构运动带来的附加径向力，避免杆体受弯变形；缸体上预留的油口位置经过布局优化，既保证管路安装的操作空间，也避免油缸全行程伸缩时与周边结构件发生干涉。设计过程中需要重点匹配安装距与行程参数，安装边界要兼顾两端铰接点的最小中心距、最大伸出长度，预留足够的管路接头安装空间，同时要核算缸筒壁厚、活塞杆直径的强度冗余，结合系统工作压力校验杆体压杆稳定性，避免长行程工况下活塞杆出现失稳弯曲。这类铰接油缸在选型时还要关注铰接轴承的载荷等级，匹配实际作业中的冲击载荷系数，密封件材质要适配工作介质类型与环境温度，比如户外低温工况要选用耐低温丁腈橡胶密封，高温工况则要适配氟橡胶材质，导向套的耐磨层材质也要根据作业频率选择，高频往复场景要选用铜基镶嵌石墨的耐磨衬套，降低长期运行的磨损量。从爆炸视图的零件拆分逻辑来看，装配顺序遵循从缸筒内部向两端依次组装的流程，活塞组件装入缸筒后再依次安装导向套、端盖、锁紧螺母，最后装配两端铰接耳环，每个配合面的公差配合都有明确要求，缸筒内壁与活塞的配合采用H8/f7间隙配合，活塞杆与导向套的配合采用H8/f8间隙配合，既保证运动顺畅，也控制密封件的压缩量在合理区间，避免密封件过早磨损。
