LEFOO LF19型水泵压力控制开关结构设计

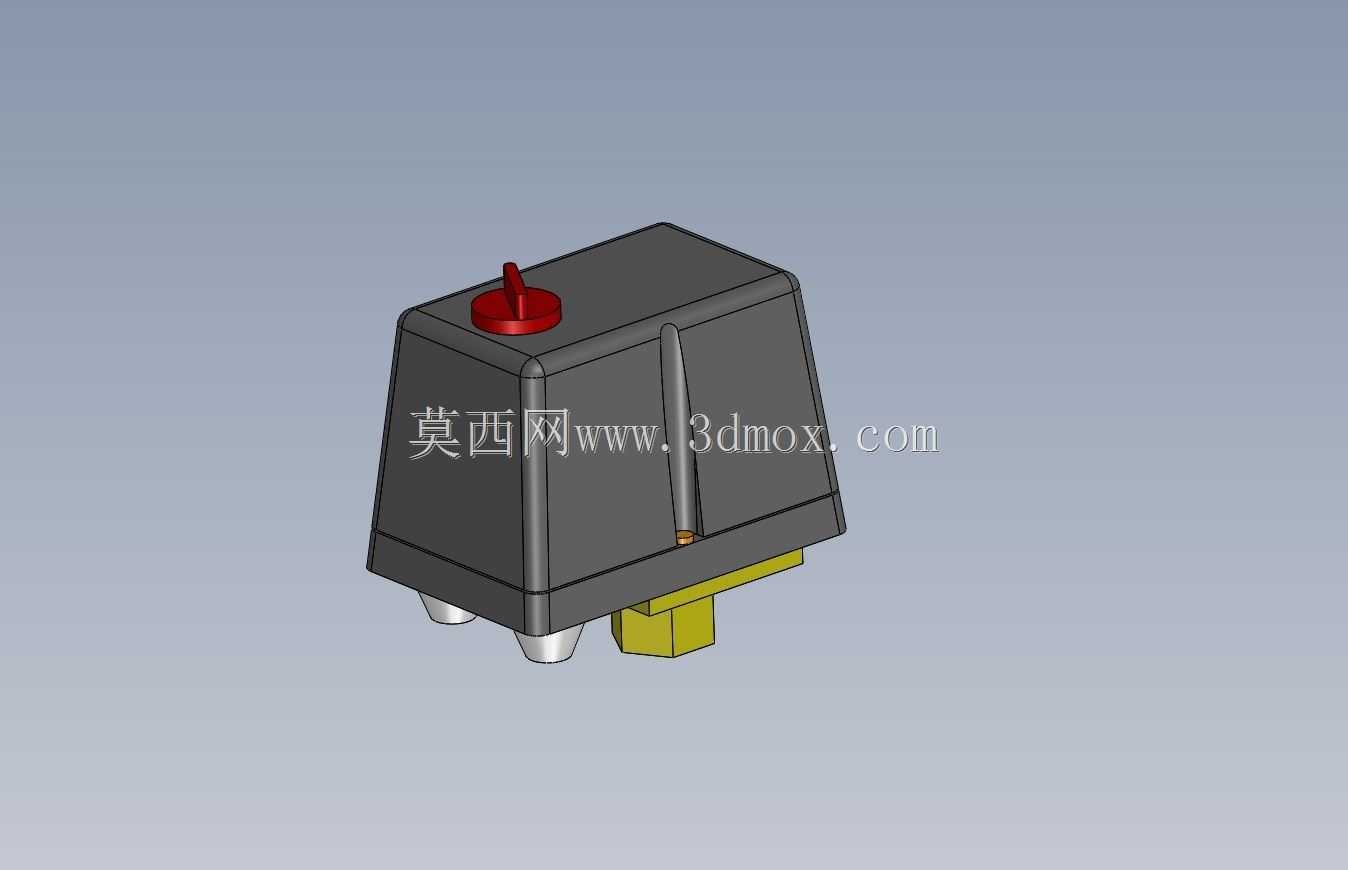

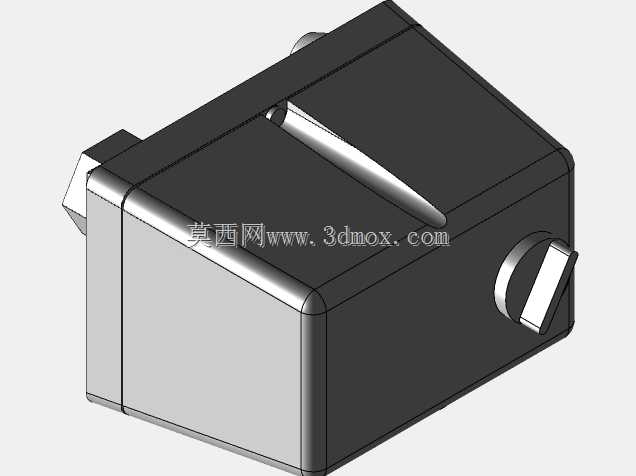

这款压力开关是民用供水、小型增压输水系统里的核心控制元件，日常在家庭自吸泵、商用小型增压泵、园林灌溉供水机组上都能见到它的身影，核心作用是根据管路水压变化自动通断水泵供电回路，避免水泵长期持续运转造成能耗浪费与器件损耗，同时维持供水管网压力处在设定区间内，保障终端出水压力稳定。从结构设计来看，整体采用梯台式方壳造型，上窄下宽的壳体结构在安装时能更好适配墙面、泵体旁的狭窄安装空间，顶部设置的红色手动操作按钮，是用于调试阶段强制触发通断、或者故障状态下手动复位的操作结构，按钮做了凸起式设计，表面带防滑纹理，戴劳保手套操作也能精准施力，不会出现打滑误触的问题。壳体下部的接口采用标准G1/4管螺纹连接，这个规格是小型供水系统里的通用接口尺寸，不需要额外做转接接头就能直接对接常见的水泵出水侧测压孔、管路旁通取压口，安装时的密封配合面做了倒角处理，缠绕生料带或者加装密封垫圈后能保证取压腔的密封性，不会出现压力泄漏导致的开关误动作。壳体底部的两个金属接线柱做了内凹式防护设计，接线完成后可以避免线缆受外力拉扯时松脱，同时降低裸露接线端触碰周边金属构件造成短路的风险。设计阶段充分考虑了民用场景的使用环境，壳体选用高强度工程塑料材质，具备一定的防水溅、抗老化能力，能够适应泵房、户外檐下这类湿度较高的安装环境，内部的压力感应膜片、触点组件都做了密封隔离，避免管路内的水汽渗入触点腔造成接触不良。压力调节范围覆盖1至11巴，能够适配不同扬程的小型水泵使用需求，开关动作的压差区间经过结构匹配，不会出现压力波动时的频繁启停问题，有效延长水泵的使用寿命。建模过程中还原了产品的实际安装边界，整体外形的长宽高尺寸按照实物等比例复刻，安装孔位、接口位置的尺寸公差都按照实际装配要求做了匹配，不管是做供水系统的整机装配模拟，还是做备件替换的选型核对，都能直接调用模型完成布局校验，不需要反复核对实物尺寸调整装配位置。
