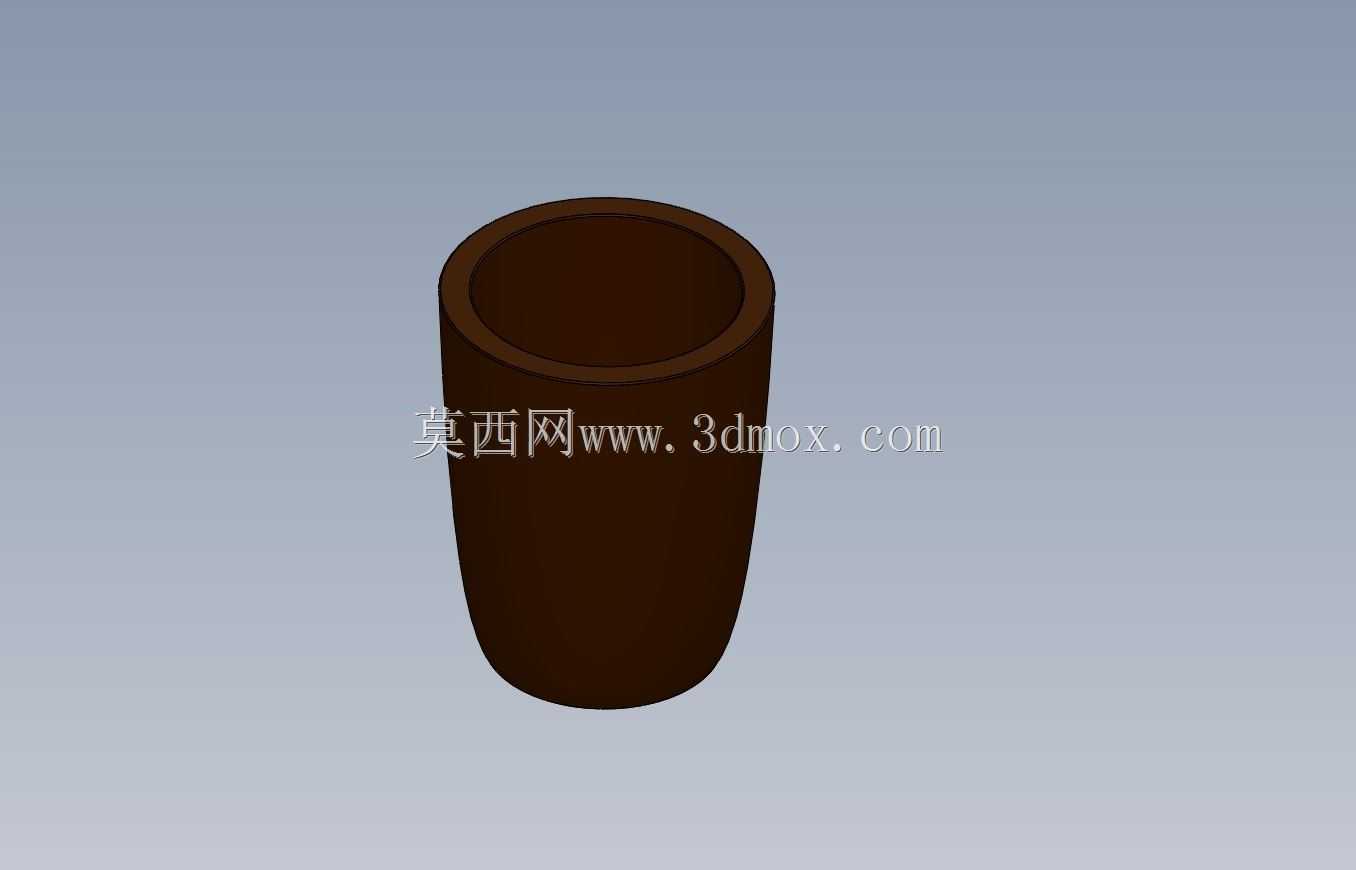

摩根蝾螈A型可配置熔融坩埚结构

在有色金属熔炼、实验室小批量试样熔融、小型铸造工位的作业场景里，这类直筒收底结构的熔融坩埚是直接接触高温熔料的核心承载部件，日常作业中需要承受1000摄氏度以上的持续高温，同时还要扛住熔料的化学侵蚀、反复升温降温带来的热应力冲击，对结构的壁厚均匀性、外形过渡合理性有非常严苛的要求。从结构设计逻辑来看，这款坩埚采用上宽下窄的直筒圆台过渡造型，顶部做了加厚的平口唇边设计，一方面是方便坩埚在炉体工位上的卡装定位，唇边直接搭在炉腔的支撑台阶上，不需要额外的固定结构就能保证安装同轴度，避免作业过程中出现倾斜漏料的问题；另一方面加厚的唇边也能提升端口的抗磕碰能力，日常投料、清渣过程中端口是最容易被工具碰撞的位置，加厚处理能大幅降低端口崩缺的概率。坩埚的侧壁从唇边位置往下做均匀的壁厚过渡，到底部位置做圆弧收底，没有尖锐的转角结构，这种设计一方面是避免热应力在转角位置集中，反复冷热循环下出现开裂漏料的问题，另一方面圆弧底也方便熔料的完全倾倒，不会在底部残留凝固的余料，减少清渣的工作量。从安装边界来看，这类坩埚的外圆尺寸需要和炉腔的加热区内径匹配，预留出合理的膨胀间隙，避免高温下坩埚膨胀挤压炉衬造成损坏；整体高度要保证坩埚底部和炉底的加热元件保持安全距离，同时顶部唇边高出炉台一定尺寸，防止熔料溢出流入炉腔内部。在实际使用场景中，这款可配置的结构可以根据不同的熔料容量需求调整整体高度和壁厚参数，适配不同功率的熔炼炉工位，不管是小批量的贵金属熔炼，还是实验室的玻璃熔融、金属试样制备，都能通过参数调整匹配对应的作业需求。设计过程中重点考虑了热传导的均匀性，均匀的壁厚能保证整个坩埚侧壁的热传导速率一致，让内部熔料的温度分布更均匀，不会出现局部过热或者局部温度不足的问题，有效提升熔料的成分均匀性。同时外壁的光滑度设计也能减少和炉衬之间的摩擦，方便坩埚的更换吊装，日常维护时不需要过大的力就能将坩埚从炉腔中取出，降低维护过程中损坏坩埚和炉衬的概率。
