棕榈仁果实破碎消化处理设备结构设计

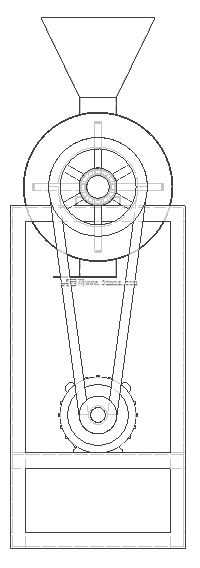

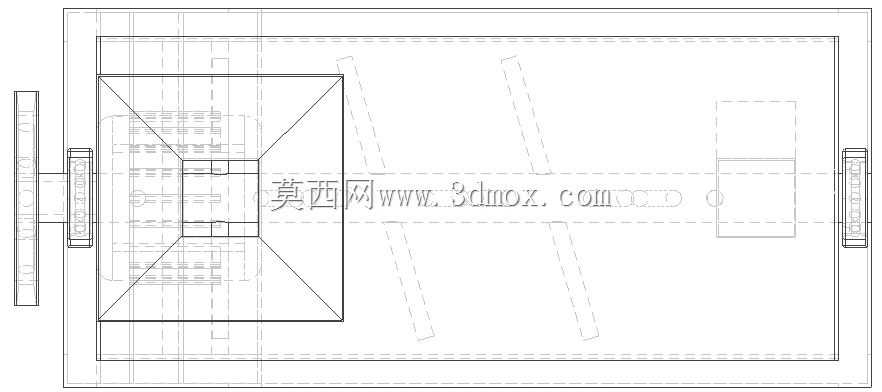

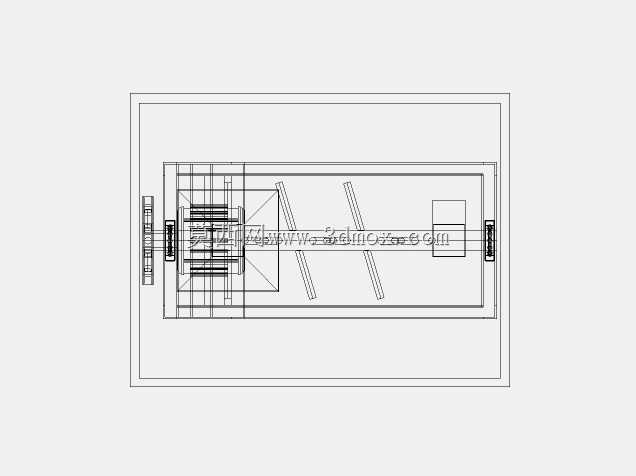

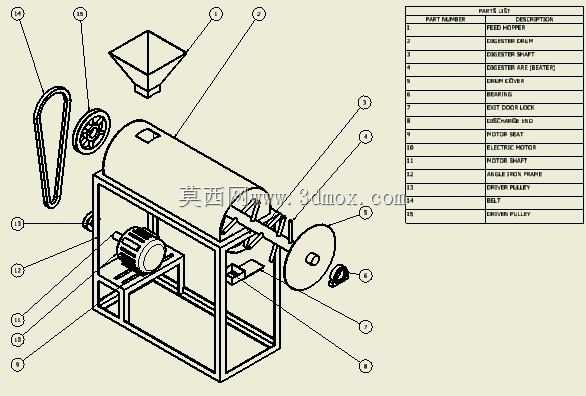

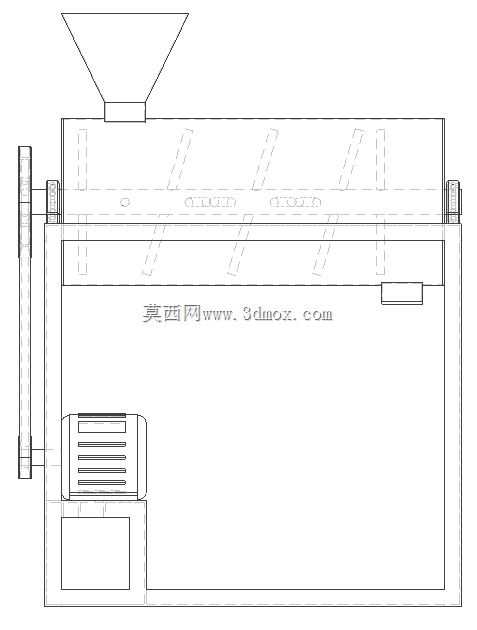

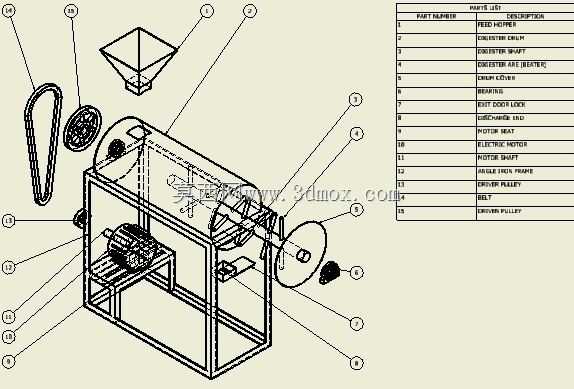

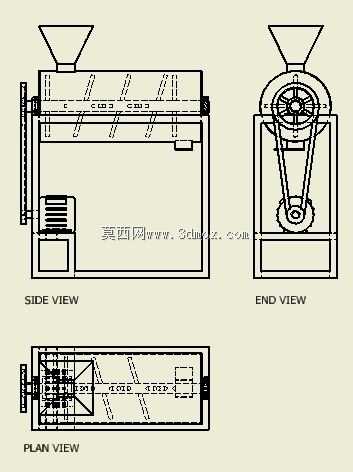

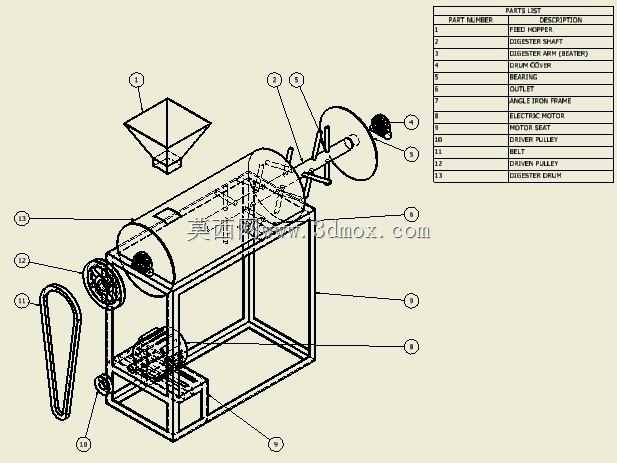

这套设备主要面向热带油料作物初加工场景，针对棕榈仁采收后带壳、带残留果肉的物料特性设计，核心作用是完成棕榈仁外层包裹果肉的破碎、揉碎与消化分离，为后续的果仁筛分、榨油工序提供预处理合格的物料。从结构布局来看，设备采用方管焊接的一体式机架作为承载基础，所有功能部件均依托机架完成安装定位，机架底部预留了地脚安装孔位，可直接固定在混凝土作业平台上，整体安装边界适配中小型棕榈油加工车间的工位排布，不需要额外搭建复杂的支撑结构。设备顶部设置倒锥型进料斗，进料口的扩口设计能够适配人工上料、皮带输送机上料两种常见上料方式，锥斗的收缩段角度经过测算，能够避免棕榈仁物料在进料段发生架桥堵塞，保证物料依靠自重顺畅进入处理腔。核心处理腔采用卧式筒型结构，内部的打散轴上排布多组击打叶片，轴端通过带轮与驱动电机连接，皮带传动的结构设计能够在物料中混入硬质杂质时起到过载保护作用，避免硬卡滞造成的电机烧毁或者轴件变形。处理腔侧下方设置出料口，经过揉碎消化的物料会在叶片推送下从出料口排出，直接衔接后续的输送或者筛分设备。驱动电机通过独立的安装座固定在机架下部位置，这种下置式的电机布局能够有效降低设备整体重心，减少设备运行过程中的振动幅度，同时带轮的中心距调整结构集成在电机安装座上，日常维护时不需要拆解主体结构就能完成皮带张紧度的调整。从设计思路上，这套设备没有采用复杂的精密传动结构，所有易损件均采用快拆式的安装结构，比如击打叶片通过螺栓固定在轴套上，磨损后可以单独更换，不需要更换整根转轴，适配农产品加工场景下维护条件有限、操作人员专业能力参差不齐的实际情况。设备的侧部预留了检修口，日常清理腔体内残留物料、检查叶片磨损情况时，只需要打开检修盖板就能操作，不需要整体拆解腔体外壳。在实际应用中，这类设备通常布置在棕榈果脱果工序之后，能够将脱果后带果肉残留的棕榈仁进行充分打散，让果肉和果壳、果仁实现初步分离，相比传统的人工捣碎处理方式，处理效率更高，物料破碎的均匀性更好，能够有效降低后续工序的处理负荷。设备的整体外形尺寸适配小型加工生产线的产能需求，既可以单独作为单机设备使用，也可以通过衔接输送设备整合到连续化的棕榈油加工生产线中，安装时只需要保证进料口高度匹配上料设备的出料高度，出料口对接后续设备的进料端即可，不需要对车间布局做大幅度调整。
