15立方立式承压储液罐体结构设计

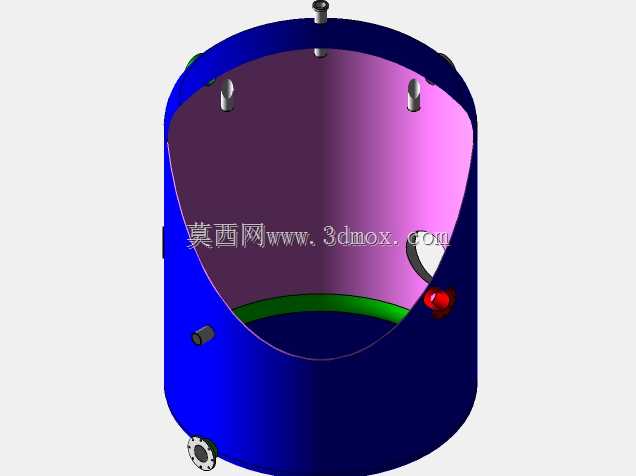

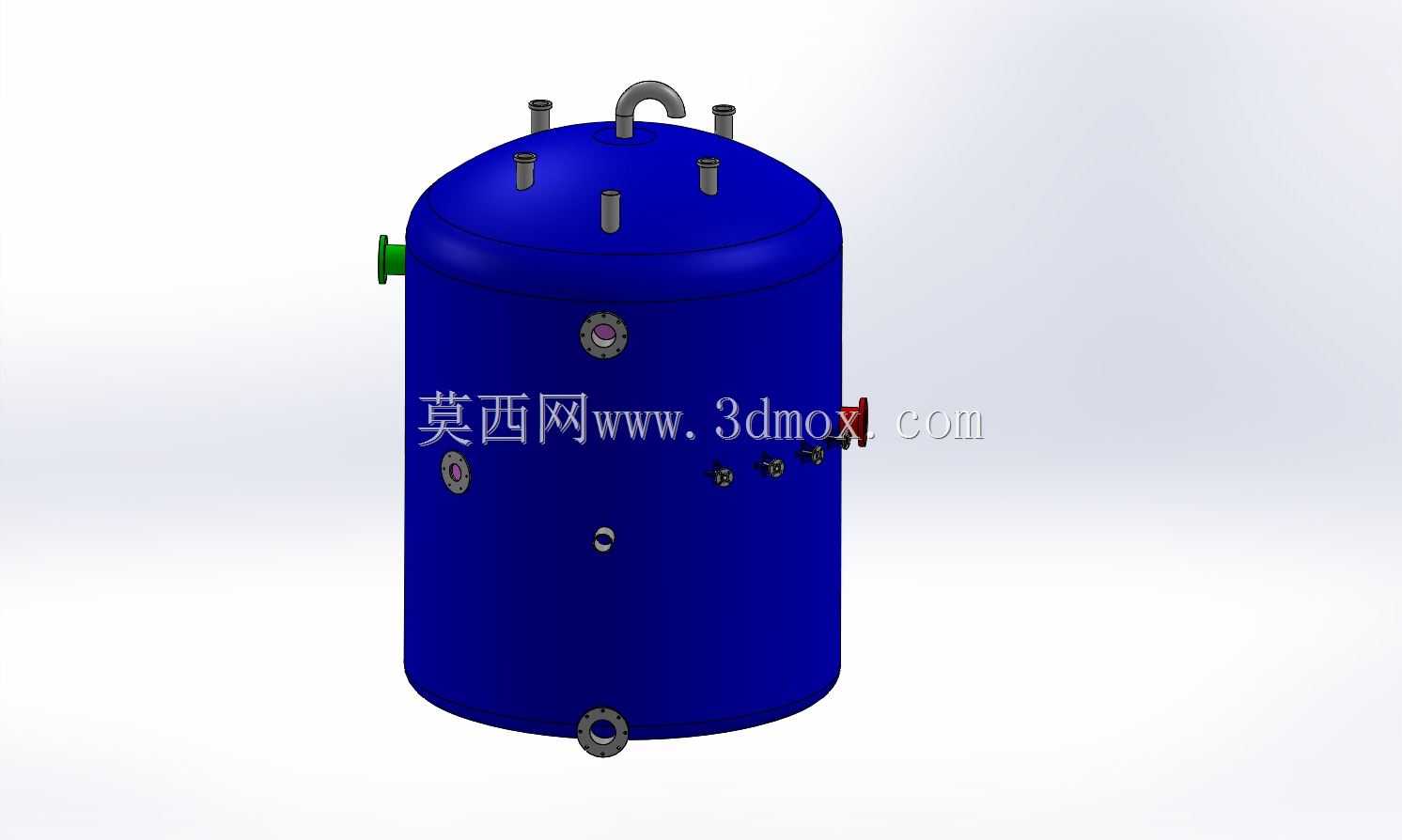

这款立式储液罐体的设计，首先锚定中小规模流体存储、工艺缓冲的现场需求，常见于精细化工配料环节、水处理药剂暂存工段、食品加工料液中转工位，适配15立方额定容积的存储量级，既不会因容积过大造成场地占用浪费，也能避免容积不足导致的频繁补料操作，匹配多数中小型生产线的物料周转节奏。从结构设计逻辑来看，罐体采用标准立式椭圆封头构型，相比平盖结构能更好分散内部承压时的应力集中，筒体段采用等径直筒设计，在保证有效存储容积的前提下，降低卷制、焊接的加工难度，筒体壁厚取值兼顾常规0.6MPa以内的工作承压需求，同时预留足够腐蚀裕量，适配多数弱腐蚀水性料液、中性工业流体的存储要求。接口布局上，顶部设置多组不同通径的接管，分别对应进料、排气、仪表安装、安全附件接驳的功能，其中弯管结构的接管为溢流排气口，避免进料时罐内憋压；侧部分层设置的接口，分别对应不同液位高度的出料、温度压力检测、人孔检修的需求，底部设置的排污接口正对罐体最低点，能保证停机排空时罐内无残液积存，减少物料残留带来的交叉污染与罐体腐蚀风险。安装边界层面，罐体底部设置的支撑结构适配常规混凝土基础的安装要求，整体重心沿筒体中轴线分布，安装时无需额外做偏心配重处理，侧面外接的管路接口预留足够的法兰操作空间，方便现场对接管路时的螺栓紧固操作，罐体整体外径控制在合理区间，能满足标准厂房门洞的进场运输要求，无需现场分段组焊。设计过程中特意将所有接口的法兰端面做了统一基准对齐，减少现场管路配做时的角度调整工作量，罐体表面的接管排布避开了操作人员常规巡检的站立区域，避免巡检时被突出接口磕碰，同时侧部人孔的设置高度匹配常规站立操作的检修高度，无需额外搭设登高平台就能完成内部检查与清理作业。
