82mm规格方形轴流散热冷却风扇结构

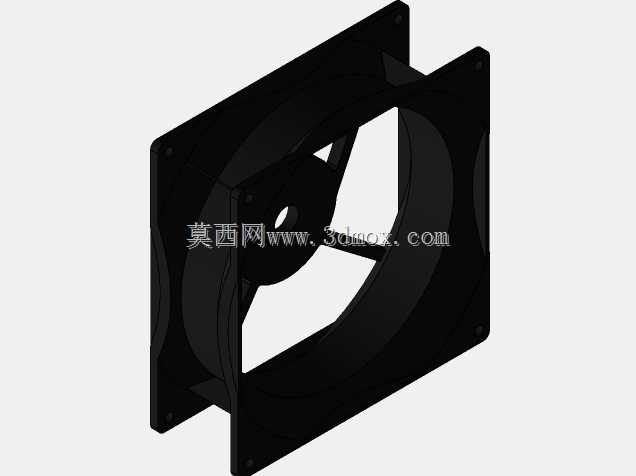

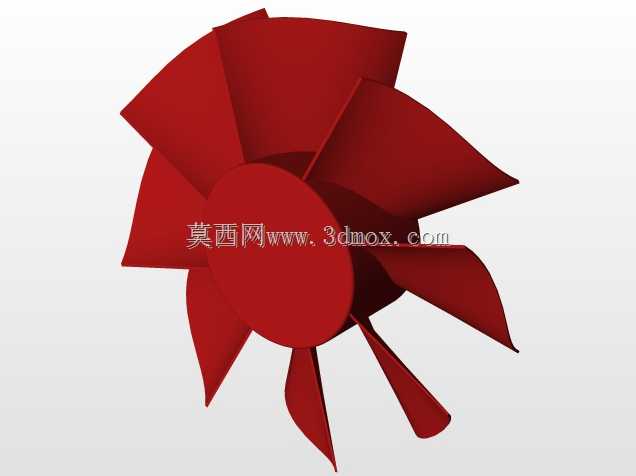

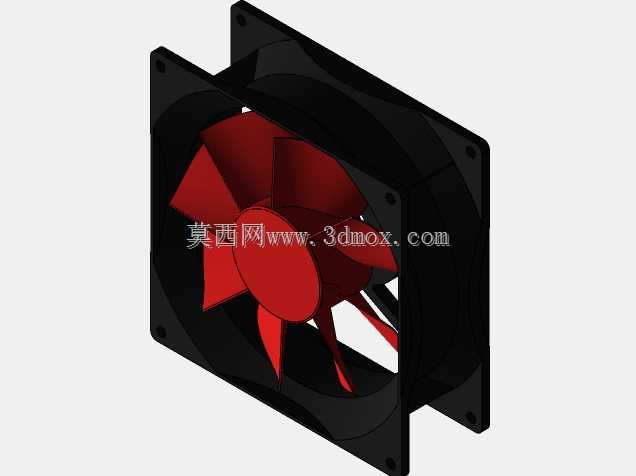

在工业控制机柜、台式电脑主机、服务器机箱、小型工控设备、功率电子模组的散热设计环节，轴流冷却风扇是最常用的主动风冷元器件，这类82mm见方的标准规格风扇，是小空间散热场景里适配性极强的选型方案。从结构设计逻辑来看，这款风扇采用外框一体式注塑成型的方形结构，四个角预留标准安装孔位，安装孔的孔距完全匹配行业通用的80mm风扇安装位规范，外框厚度适配常规机箱侧板、机柜通风位的安装间隙，不需要额外做安装位的二次改造，直接用标准自攻螺丝或者减震胶钉就可以完成固定，安装边界清晰，不会和周边的PCB板、线材、结构件产生干涉。扇叶部分采用七叶后掠式的曲面设计，这种叶型是经过流体仿真优化的，在相同转速下可以获得更高的风压与风量，同时有效降低扇叶切割空气产生的紊流噪音，扇叶中心的轮毂部分做了圆弧过渡，减少中心区域的气流死区，让进风面的气流分布更均匀，避免局部涡流带来的风量损失。外框的进风侧做了导流倒角设计，引导气流平顺进入扇叶区域，出风侧则做了平直的导风边，让吹出的气流更集中，减少气流扩散带来的风压损耗，能够直接对准需要散热的CPU散热鳍片、功率管散热片、电源模组等发热区域，把热量快速带离发热源。在实际应用场景里，这类风扇既可以用在个人电脑的CPU散热器上作为主动风源，也可以多颗组合安装在工控机柜的通风面板上，形成柜内的空气循环通路，把柜内电子元件工作产生的积热快速排出柜外，还可以用在小型3D打印机、激光雕刻机这类桌面级设备的散热环节，给喷头、驱动板等发热部件提供持续的冷却气流。设计建模的时候，需要严格把控扇叶和外框内壁的间隙，间隙过大会产生回流漏风，降低风扇的工作效率，间隙过小则容易因为扇叶的注塑形变、动平衡偏差产生擦框异响，同时安装孔的位置度公差需要控制在合理范围内，避免批量安装的时候出现孔位错位无法装配的问题，扇叶的动平衡结构也在建模时做了预留，方便后续量产环节做动平衡校准，降低高速运转时的振动。
