多腔位塑料注射成型模具结构设计

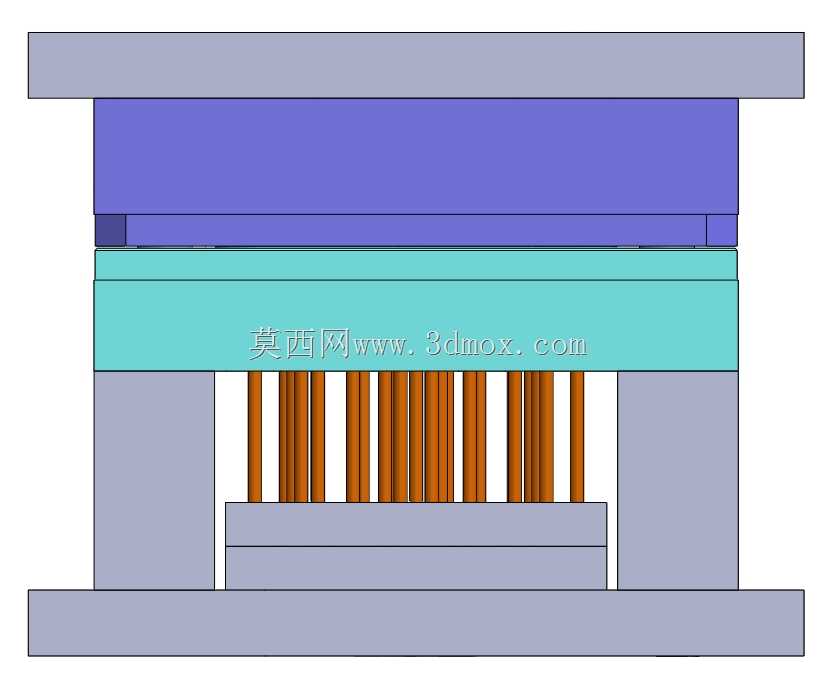

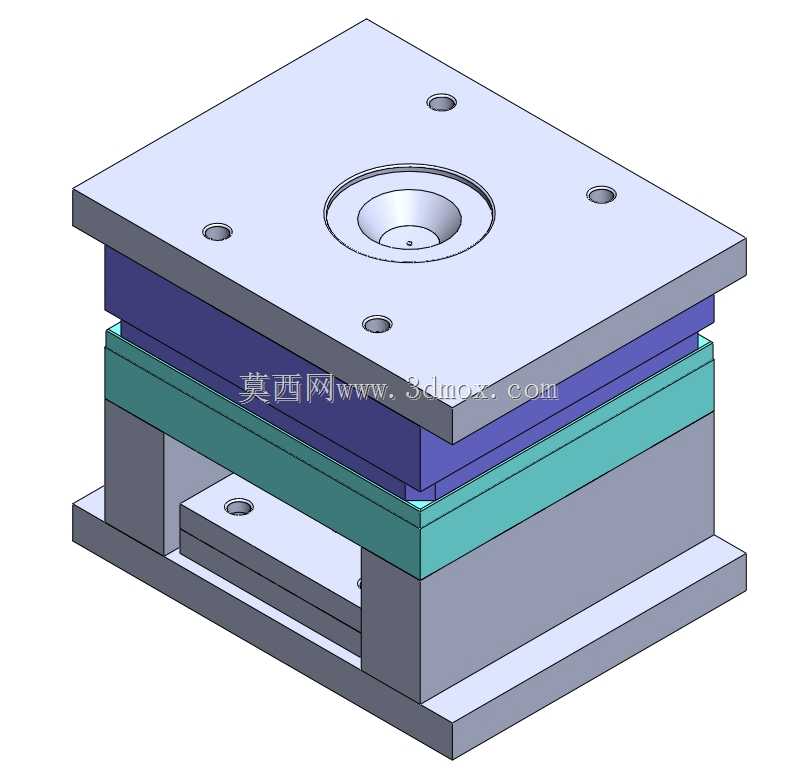

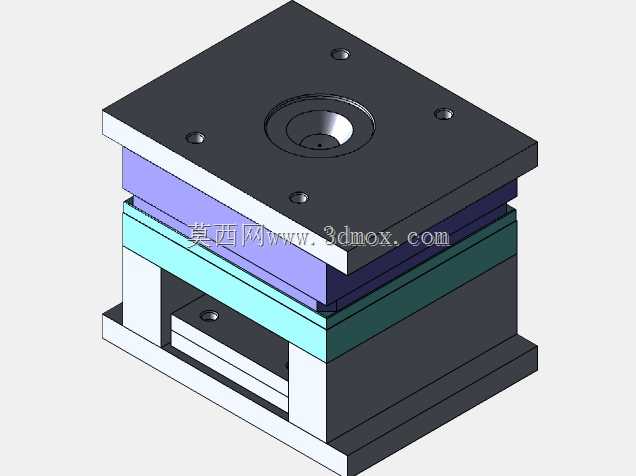

这套塑料注射成型模具结构，主要面向批量热塑性塑料制品的注塑生产场景，适配卧式注塑机的安装接口，可直接用于小型精密塑料件的连续成型作业。整套模架采用标准三板式结构布局，从上至下依次排布定模座板、定模板、流道推板、动模板、支承板、顶出机构固定板、动模座板，各板件之间通过导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免成型件出现飞边、错位等缺陷。

设计阶段优先考虑多腔均衡进料需求，型腔排布采用对称式布局，分流道采用圆形截面设计，可最大程度降低熔体流动阻力，保证各型腔进料速度一致，减少不同模腔成型件的尺寸偏差。顶出机构采用直顶杆排布设计，顶杆位置对应成型件的加强筋与壁厚均匀区域，避免顶出力集中导致成型件出现顶白、变形问题，顶出行程预留足够安全余量，可保证成型件完全脱离型芯后再完成取件动作。冷却水路采用环绕式布局，分别在定模板与动模板内加工循环流道，可保证成型过程中型腔各区域温度均匀，缩短成型冷却周期，提升生产效率。

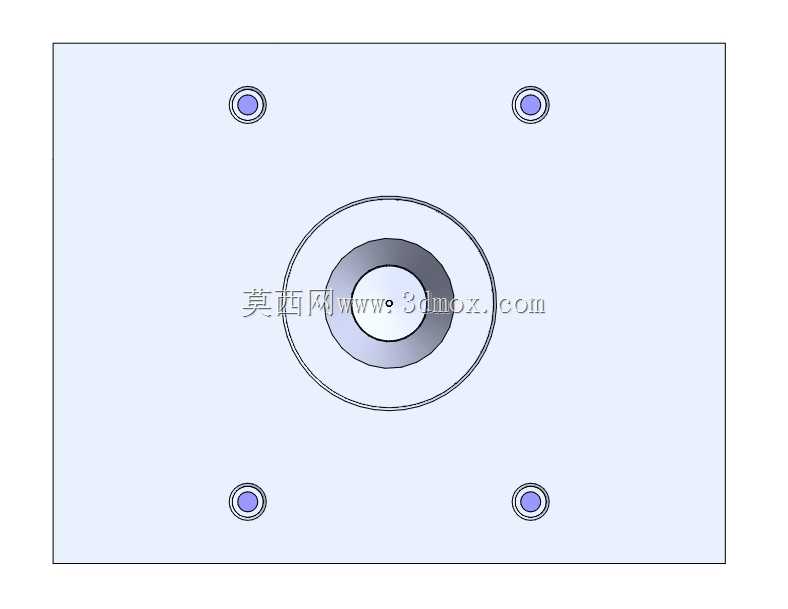

安装边界上，模架的长宽尺寸适配常用200吨级卧式注塑机的拉杆间距，定位圈尺寸匹配注塑机射嘴中心定位标准，浇口套球面半径与射嘴头尺寸适配，避免注射过程中出现溢料问题。模具的开模行程经过核算，可满足流道凝料自动脱落、成型件自动坠落的生产需求，适配自动化流水线生产的取件要求。整套结构在设计时充分考虑了加工工艺性，各模板的安装孔、导柱孔、螺钉孔均采用标准规格，可直接选用标准模架配件进行加工装配，降低模具制造成本与后期维护难度。在实际生产场景中，这类模具可用于生产小型塑料结构件、家电塑料配件、消费电子塑料外壳等产品，成型周期可控制在20秒以内，成型件尺寸稳定性好，量产良率可稳定在98%以上。结构设计中还预留了排气槽位置，在型腔填充末端开设深度0.02mm的排气间隙，可避免熔体填充过程中出现困气、烧焦等成型缺陷，保证成型件的外观质量与内部结构强度。
