罐类制品成型用分体式注塑模具结构

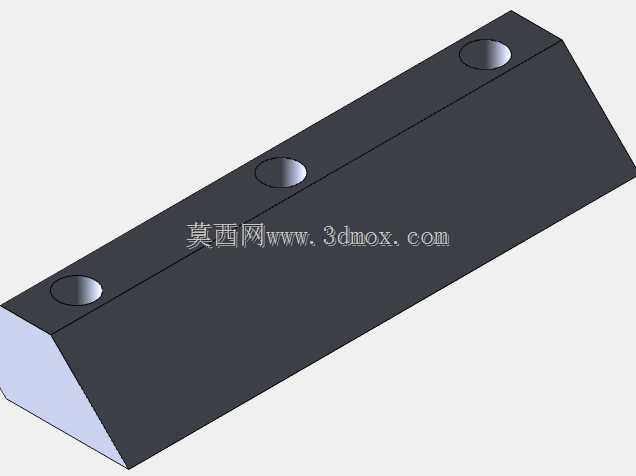

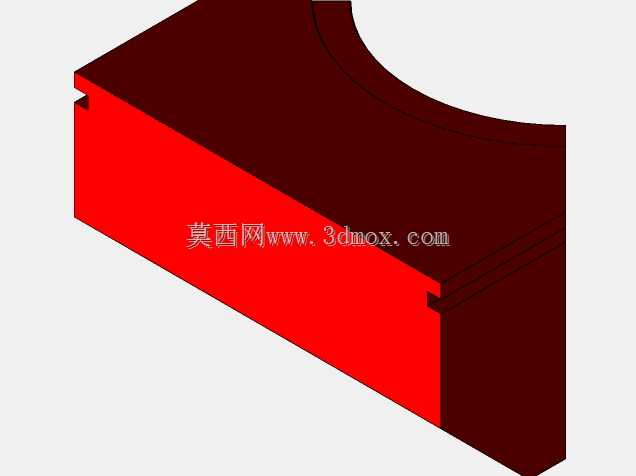

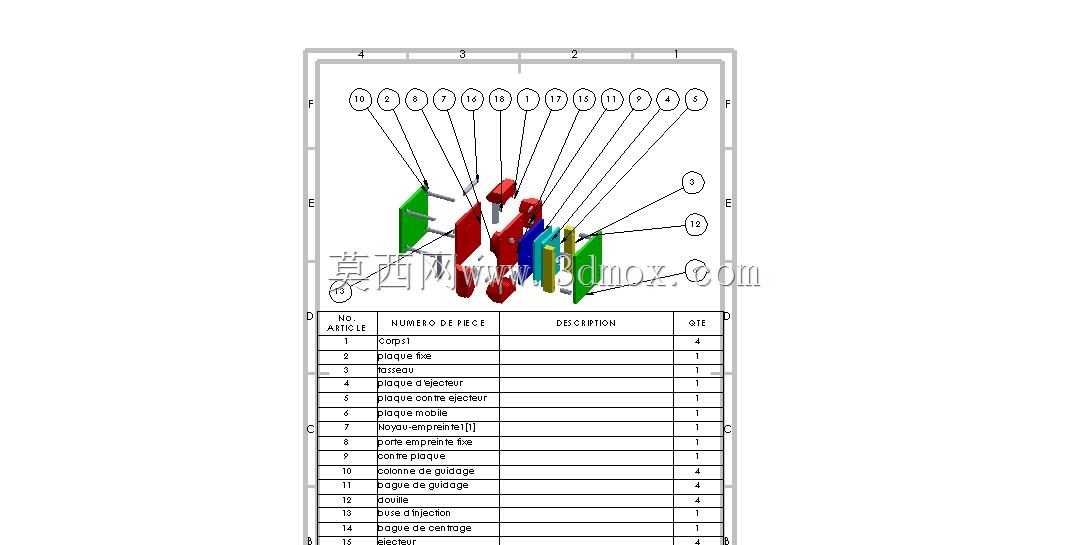

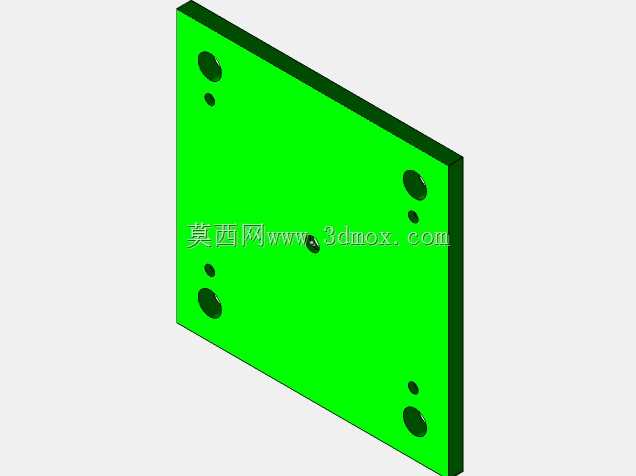

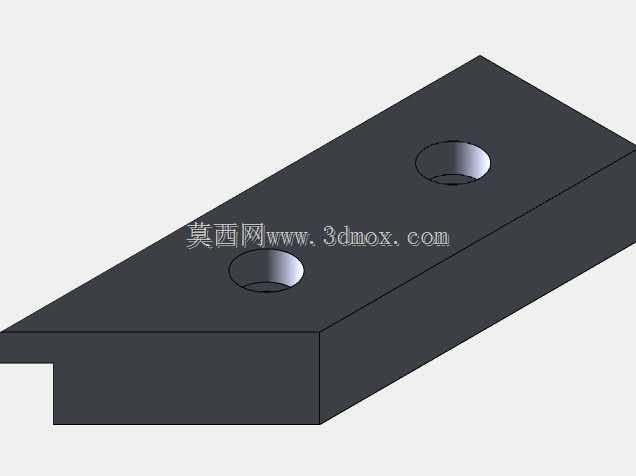

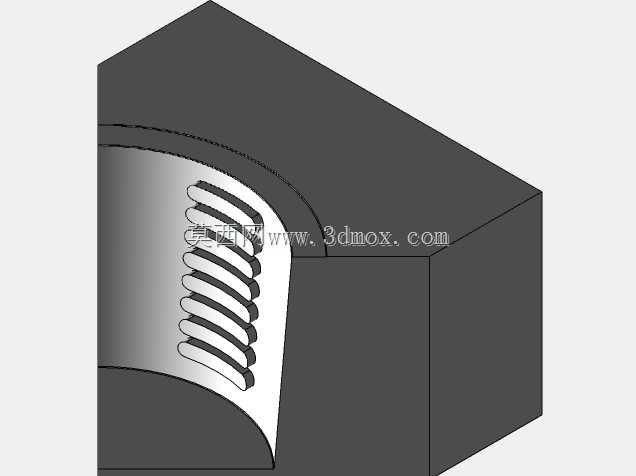

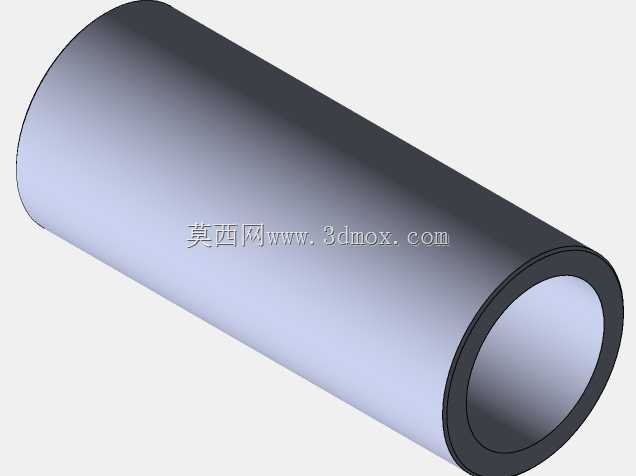

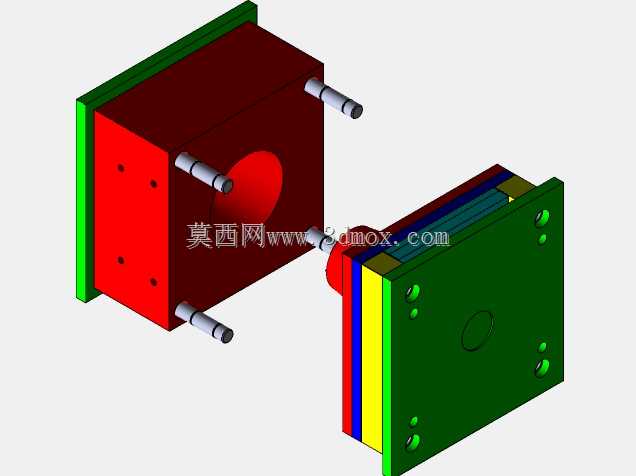

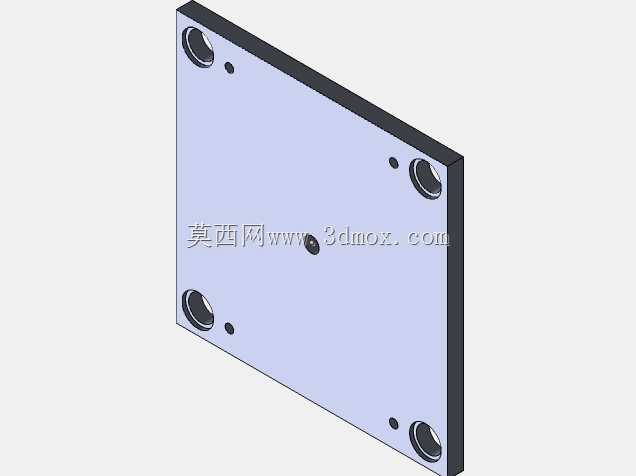

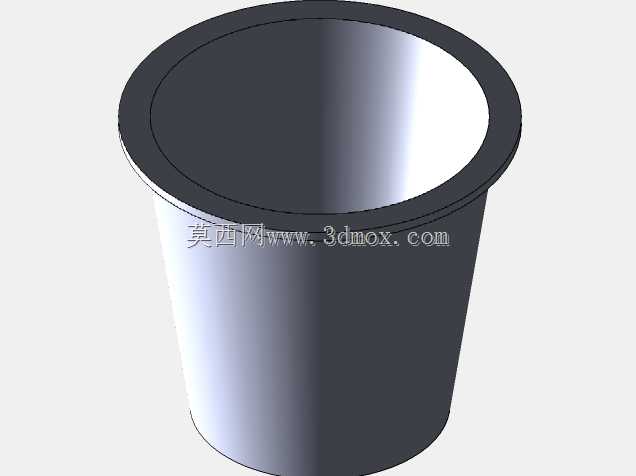

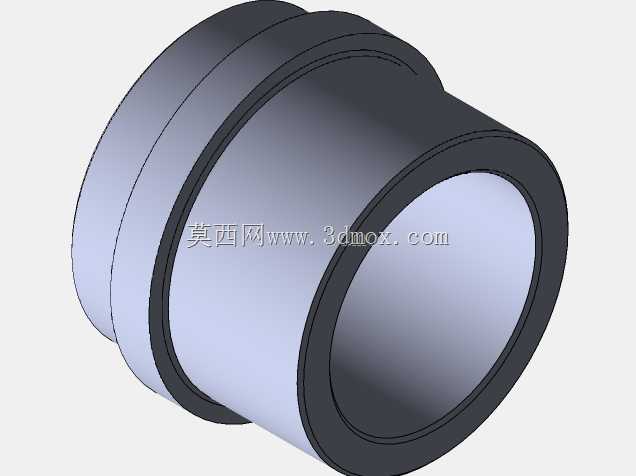

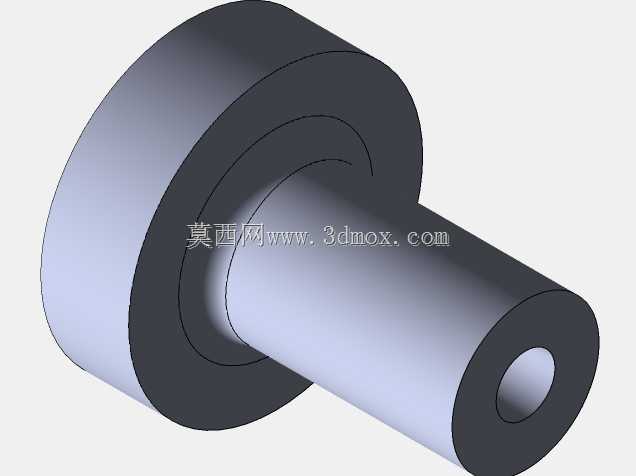

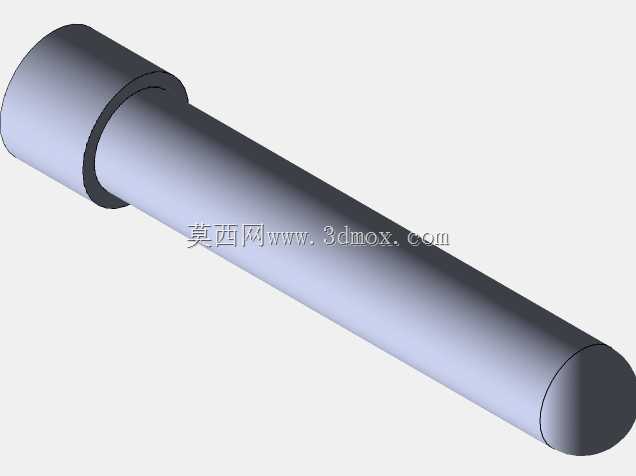

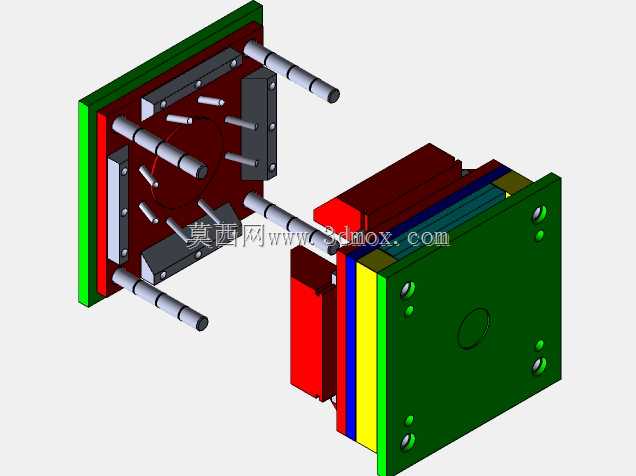

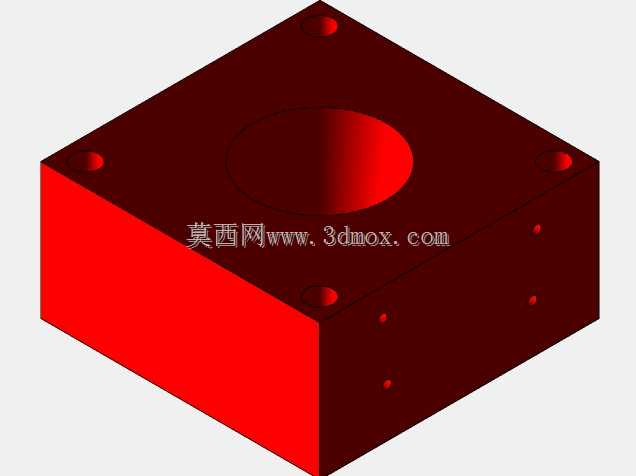

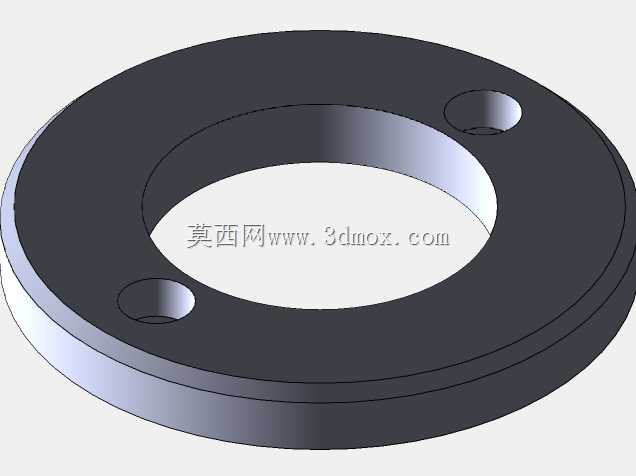

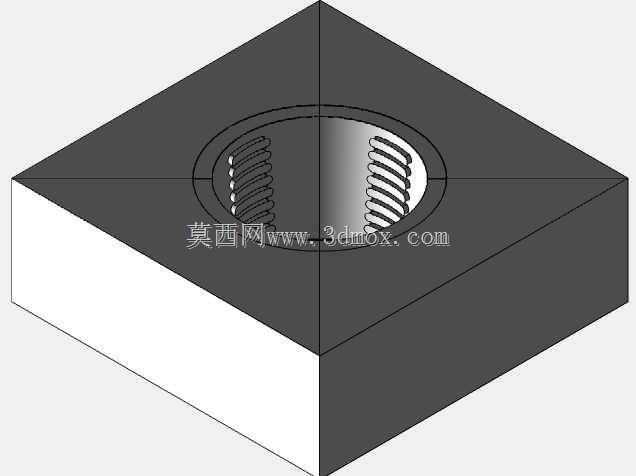

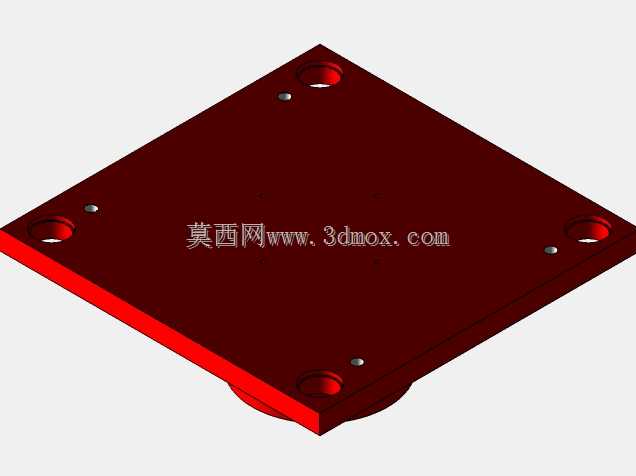

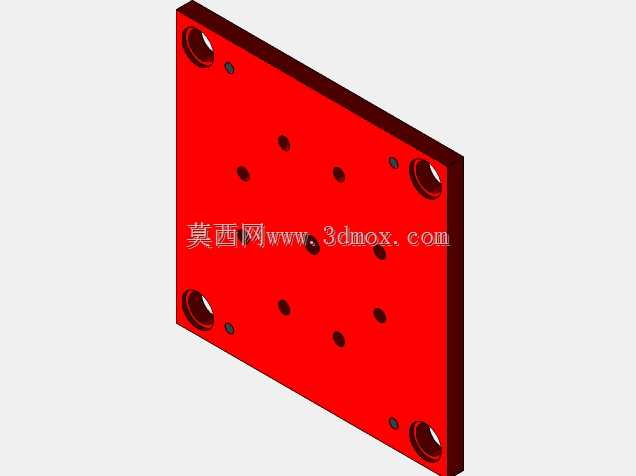

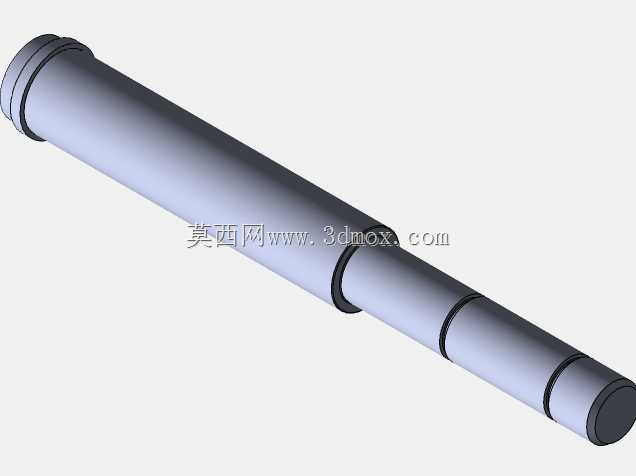

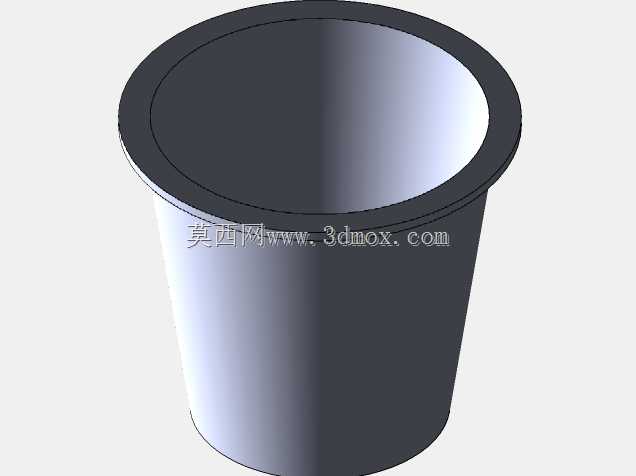

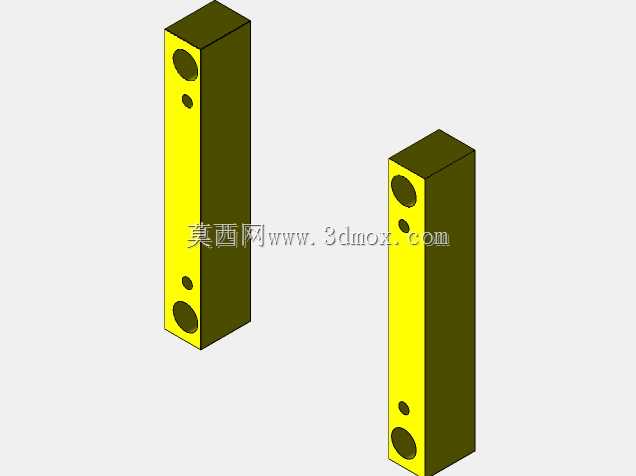

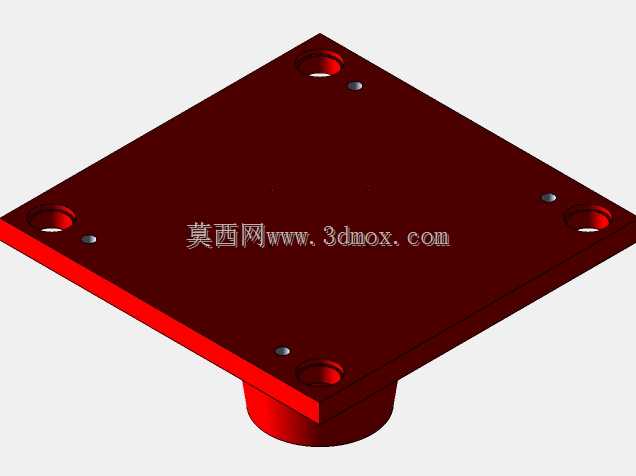

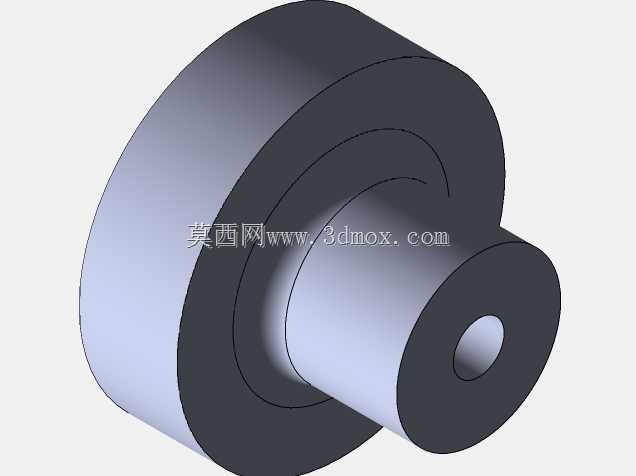

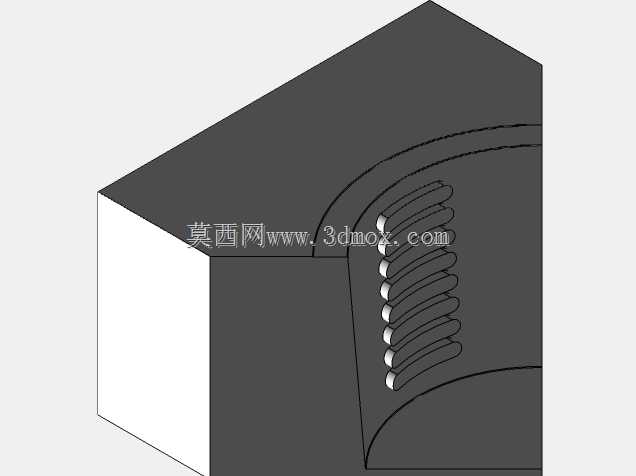

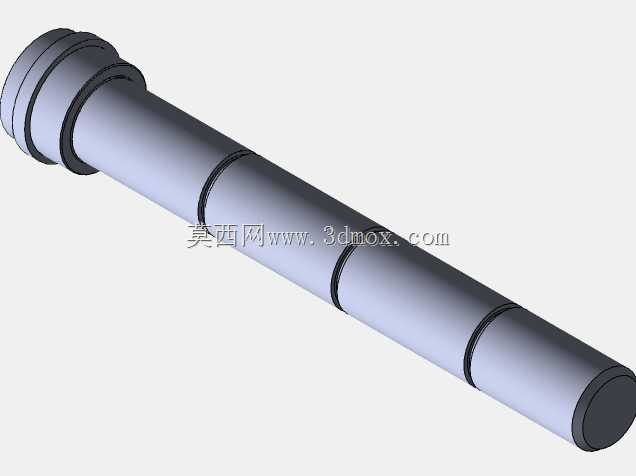

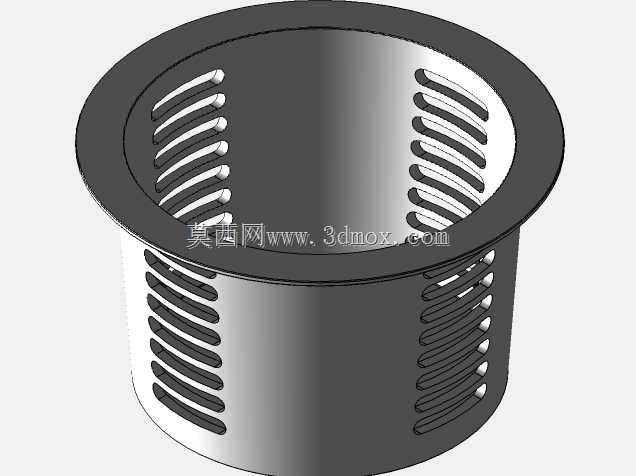

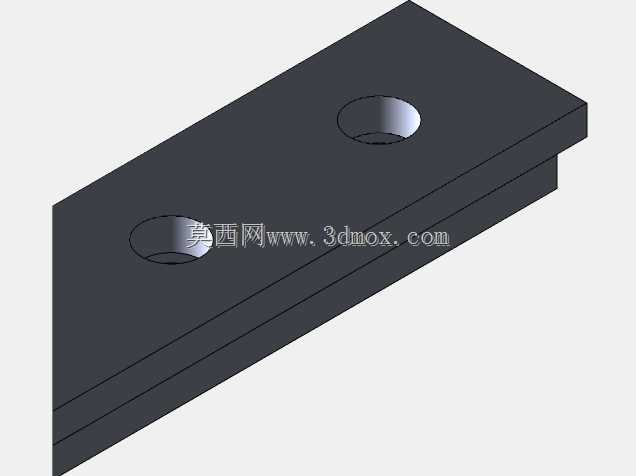

这套模具主要面向中空罐类塑胶制品的批量注塑成型场景，常见于食品包装罐、日化容器、工业储料小罐的生产环节，适配卧式注塑机的安装工位，模架采用标准两板模分体结构，动定模侧分别设置独立的冷却回路接口，图中可见的侧向外伸接头即为冷却水路的外接端，可直接对接模温机管路，实现成型过程中型腔与型芯的均匀温控，减少制品翘曲、缩痕缺陷。从结构布局来看，定模侧设置整体式型腔镶件，对应罐体外壁的成型轮廓，型腔表面做抛光处理以保证制品外壁的光洁度，动模侧采用叠层式镶件组合，图中可见的多色分层结构即为不同功能的镶件模块，从靠近定模侧依次为浇口镶件、型芯主体、顶出垫板、动模底板，各镶件之间采用定位销与内六角螺钉锁紧，保证合模时的同轴度，避免飞边产生。导向系统采用四组导柱导套配合，分布在模架四角，合模时先由导柱导入导套完成初定位，再由分型面的精密贴合保证型腔密封，侧向无复杂抽芯结构，针对无侧凹的直壁罐类制品，顶出方式采用推板顶出，顶出力均匀分布在制品端面，避免顶出时制品变形。安装边界方面，模架的长宽尺寸适配常规200吨级注塑机的拉杆间距，模具总厚度满足注塑机的最小模厚要求，浇口套采用标准球面半径，可直接对接注塑机喷嘴，定位圈尺寸符合通用注塑机的定位孔规格，上机安装时无需额外加工适配法兰。设计过程中优先考虑了加工工艺性，型腔与型芯镶件均采用可单独拆卸的结构，后续若制品规格微调，仅需更换对应镶件即可，无需重做整套模架，有效降低后续改模成本；冷却水路的排布沿罐型轮廓做等距环绕设计，保证成型时各区域冷却速率一致，缩短成型周期，水路接口采用标准管螺纹，现场接管无需额外转换接头。整套模具的分型面设置在罐口端面位置，开模后制品包紧在动模型芯上，随动模后退至顶出行程位置后，推板动作将制品平稳顶出，掉落至下方接料槽即可完成一个成型循环，结构简单可靠，维护便捷，适合中小批量罐类塑胶件的连续生产。
