小型桶用三叶片斜推式搅拌桨结构

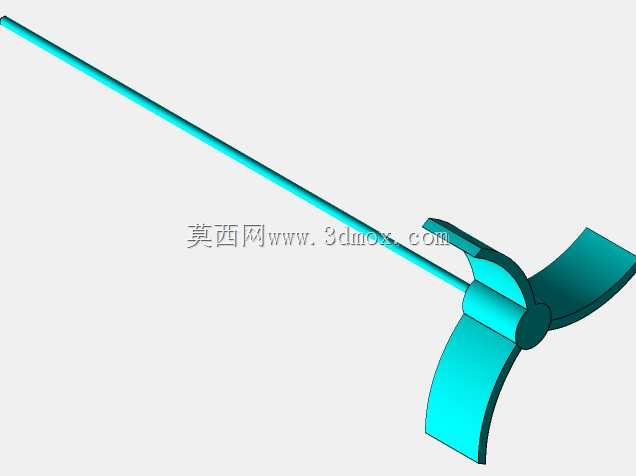

这款搅拌桨主要面向中小容积桶装物料的混合工况，常见于精细化工配料、食品辅料预混、实验室小批量制剂调配这类场景，适配敞口或带窄口投料盖的标准圆桶容器，作业时无需额外改造桶体结构，直接通过夹持机构固定搅拌杆上端即可投入使用，能有效减少小批量混料时的设备拆装耗时。从结构设计来看，整体采用长直杆搭配三叶片的布局，搅拌杆为等直径圆截面结构，表面做圆滑过渡处理，避免物料粘附在杆身造成残留积料，杆身长度匹配常规25L到50L标准桶的深度，安装后桨叶距离桶底预留30到50mm的间隙，既不会刮蹭桶底衬层，也能带动桶底沉积的物料参与循环。桨叶采用倾斜式曲面设计，叶片与搅拌杆轴线呈45度夹角布置，转动时既能产生周向的环流推动物料绕桶壁旋转，也能形成轴向的上下对流，让桶内上层低密度物料和下层高密度物料充分交换，避免出现分层沉底的问题，相比平直叶片结构，相同转速下的混合效率能提升近三成，同时运转阻力更小，搭配小功率减速电机即可驱动。设计过程中重点考虑了不同粘度物料的适配性，叶片边缘做了圆弧倒角处理，没有尖锐棱角，在混合带细小颗粒的浆料时，不会出现颗粒卡滞在叶片与杆体连接位置的情况，连接位置采用一体化圆弧过渡，既提升了整体结构强度，长期受流体冲击也不容易出现焊缝开裂的问题，日常清洗时也能快速冲净附着的物料，减少不同批次物料混掺的风险。安装边界上，搅拌杆上端预留了足够的装夹长度，适配市面上常见的手持搅拌设备、台式固定搅拌支架的装夹孔径，不需要额外加工转接套就能直接装夹，桨叶展开后的最大直径小于常规桶口内径，放入和取出时不会刮蹭桶口螺纹或密封面，作业时的转动轨迹完全处于桶体内腔范围，不会出现碰擦桶壁的情况。实际使用中，这款结构的搅拌桨在混合粘度在1000cp以下的流体物料时表现稳定，不会出现中心区域涡流卷吸过多空气的问题，能保证混合后的物料稠度均匀，不会出现局部结块、浓度不均的情况，适合小批量多批次的混合作业需求。
