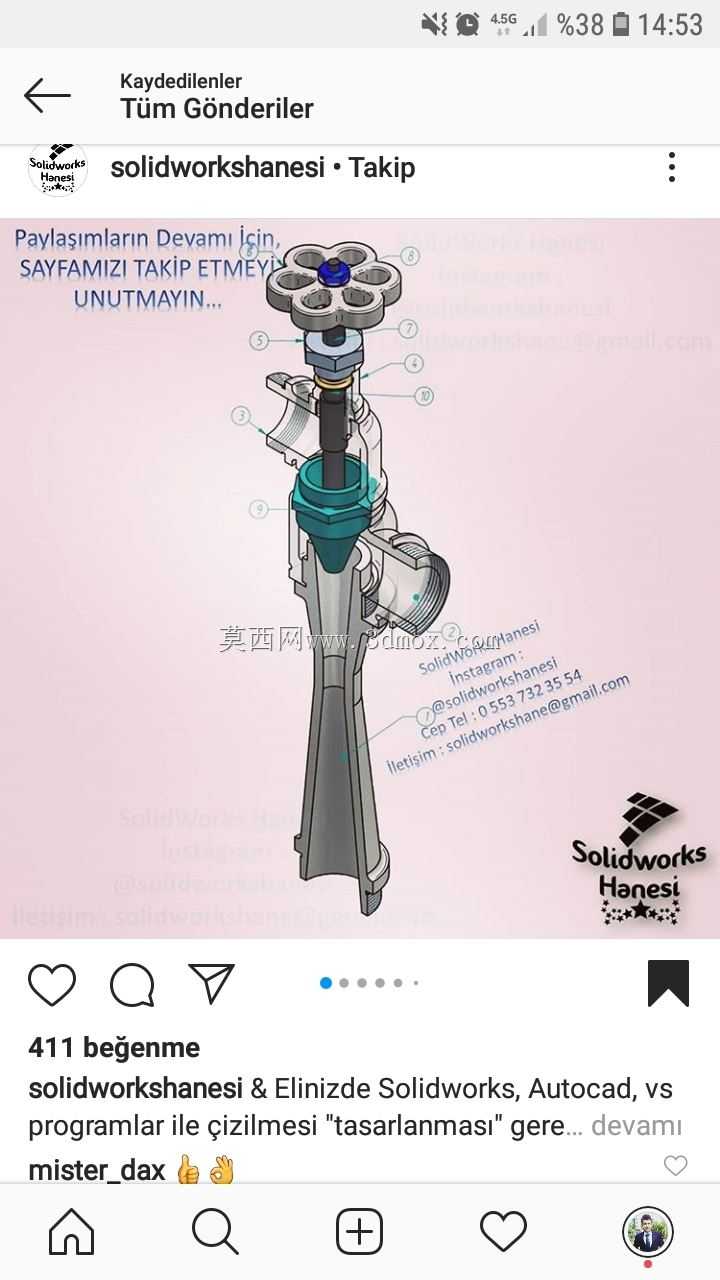

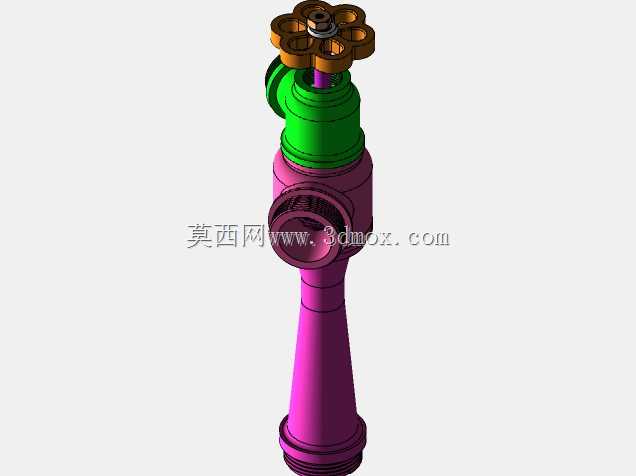

手轮式截止阀内部结构拆解展示

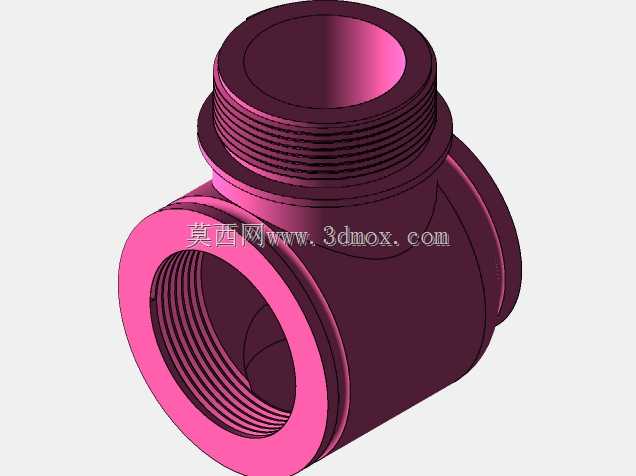

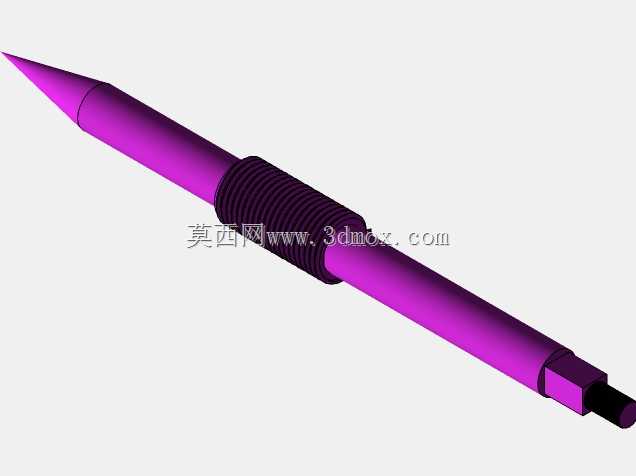

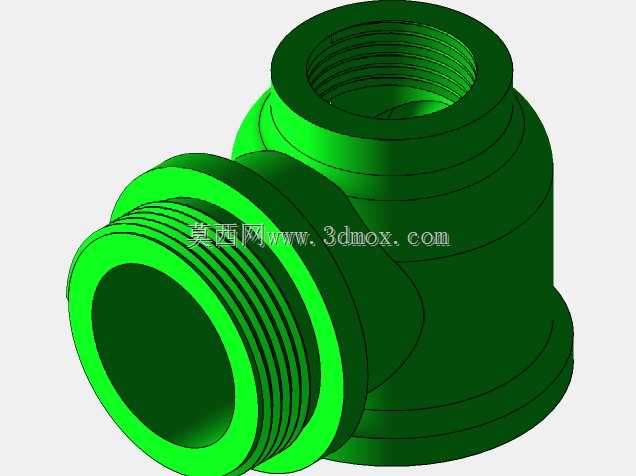

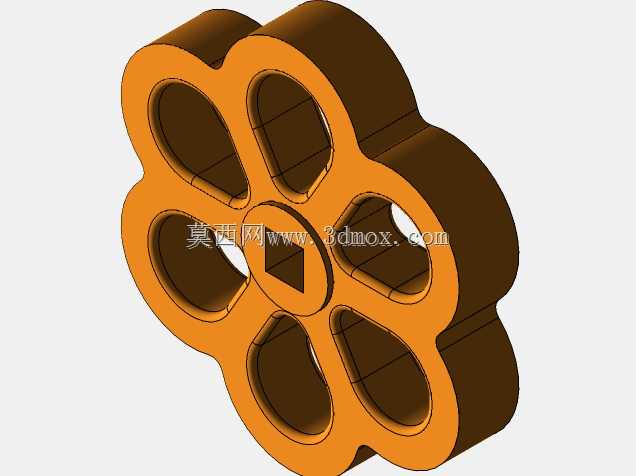

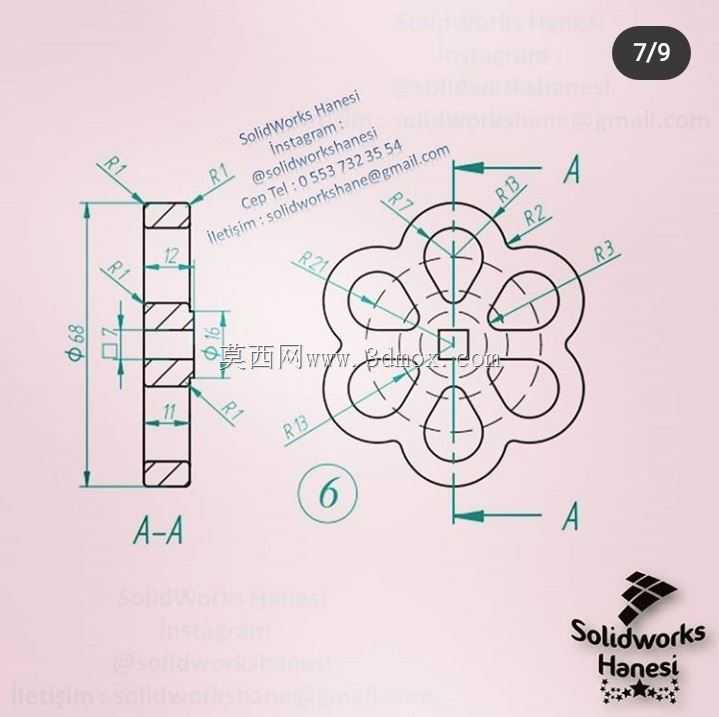

这款手轮驱动的截止类阀件，常应用在中小口径的工业流体管路、民用给排水支路、暖通循环水系统中，承担管路通断、流量精准调节的作用，相比同通径的闸阀，它的密封面受流体冲蚀影响更小，调节精度更高，适合需要频繁调整开度的工况场景。从结构拆解的呈现来看，设计时优先考虑了操作力矩的传递效率，顶部的花型手轮做了圆弧过渡的轮辐设计，既保证手动操作时的握持摩擦力，又避免尖锐棱边带来的操作磕碰风险，手轮与阀杆的连接采用方榫配合结构，能消除传动间隙，转动手轮时阀杆的升降动作无滞后，不会出现操作空程。阀杆中部设置了多级密封结构，其中的填料压盖采用分体式压紧设计，后期维护时不需要完全拆解阀件，只需要均匀拧紧压盖螺栓就能补偿填料磨损带来的泄漏间隙，大幅降低现场运维的工作量。阀芯与阀座的密封面做了锥面配合设计，相比平面密封，锥面结构在关闭时能产生自紧效应，介质压力越高密封贴合度越好，同时锥面的导向作用能避免阀芯升降时出现偏磨，延长密封副的使用寿命。阀体的流道采用直通式铸造结构，进出口的连接端面预留了标准管螺纹的加工余量，安装时能直接匹配同通径的管路螺纹，不需要额外加装转换接头，阀体下部的加长结构能让阀芯完全开启时不占据流道通径，减少流体通过时的局部阻力损失，降低管路系统的泵送能耗。整体结构的尺寸边界完全适配常规工业管路的安装空间，手轮的最大回转直径不会超出阀体进出口的中心距太多，并排安装多台阀件时不会出现操作干涉，阀杆的升降行程经过精准核算，手轮转动的全行程圈数控制在合理范围，操作人员不需要转动过多圈数就能实现全开到全关的状态切换，现场操作的效率更高。在建模过程中，各零件的配合公差都按照机械设计手册的推荐值选取，密封件的安装槽尺寸预留了合理的压缩量，既保证密封效果，又不会因为压缩量过大导致密封件过早老化失效，所有活动部件的运动路径都做了干涉检查，手轮转动到任意开度时，内部零件都不会出现卡滞、碰撞的问题，完全符合实际加工装配的工艺要求。
