液压系统用阀流量分配组合装置

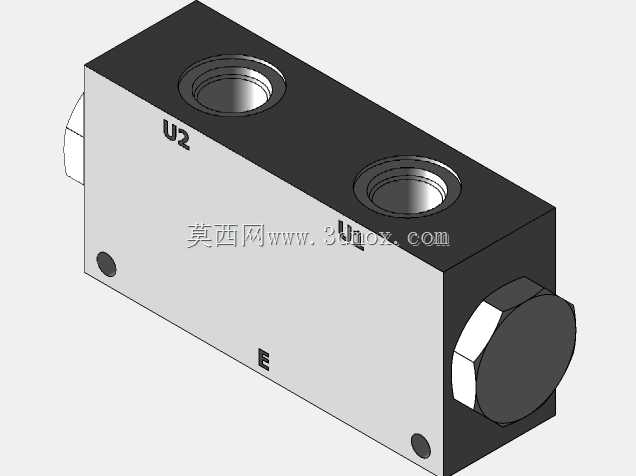

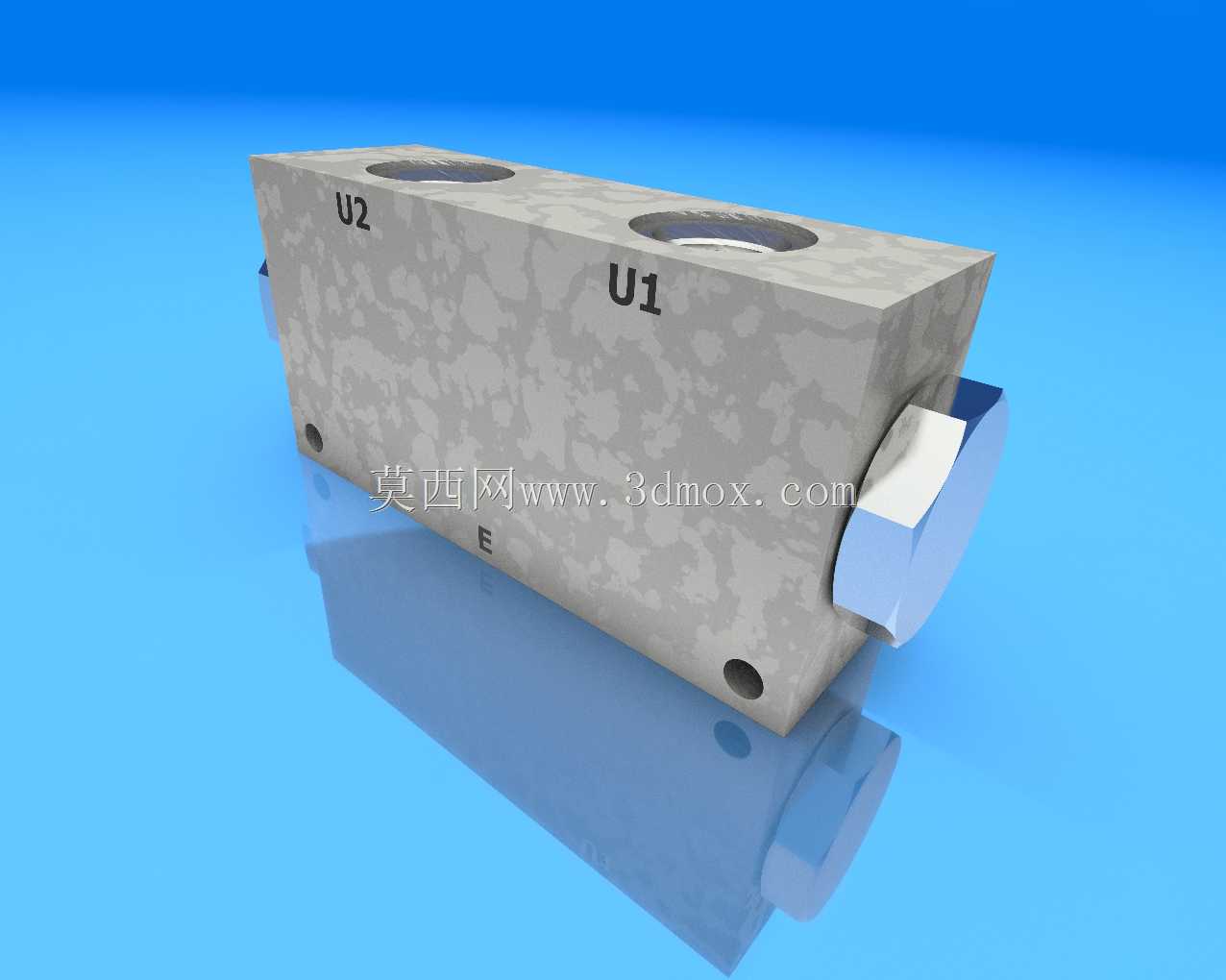

在工程机械、农业装备的液压回路搭建中，这类阀流量分配/组合装置是多执行元件协同动作的核心控制部件，常见于小型装载机、果园作业机械、随车吊这类需要同时驱动两个及以上液压执行机构的设备上，用来解决单泵供油时不同动作的流量匹配问题，避免出现单路动作抢油导致其余机构动作失速的情况。从结构设计来看，该阀体采用整体式锻造铝合金毛坯加工而成，本体上标注的U1、U2接口对应两路独立的出油通路，侧端的调节端用来设定单路的固定流量分配比例，端面的安装孔采用SAE标准密封接口，无需额外加装密封垫片即可实现端面密封，适配常用的高压液压胶管连接规格。设计阶段优先考虑了安装空间的兼容性，阀体整体为长方体构型，所有油口均布置在顶面与侧端面，底部预留了两个定位销孔与四个安装螺纹孔，可直接贴装在液压阀组的安装基面上，不需要额外设计过渡安装板，能有效减少液压管路的连接节点，降低系统泄漏风险。实际选型应用时，需要注意该阀的流量适配区间，其内部的节流槽采用铣削加工成型，流量分配精度受油液清洁度影响较大，回路前端必须搭配精度不低于25μm的回油过滤器，避免铁屑、杂质卡滞节流边导致流量分配失准。不同于分体式的流量阀拼接结构，这种组合式阀体将两路流量控制单元集成在同一阀体内，内部油道采用交叉钻孔成型，流道转折处做了圆弧过渡处理，能有效降低油液通过时的局部压力损失，相比拼接阀组压力损失可降低15%左右，适合在安装空间紧凑、对系统能效有一定要求的移动液压设备上使用。安装时需要注意阀体的安装方向，侧端的调节部件需要预留足够的扳手操作空间，避免安装后被周边管路、结构件遮挡导致后期无法校准流量参数，顶面的两个油口需要对应接入执行元件的无杆腔，回油通路直接连通系统主回油管路，不需要额外加装背压阀，阀体本身的内置单向结构可防止执行元件带载停机时出现油液倒流导致的机构下坠问题。
