格里奥斯法雷罗过滤系统结构设计

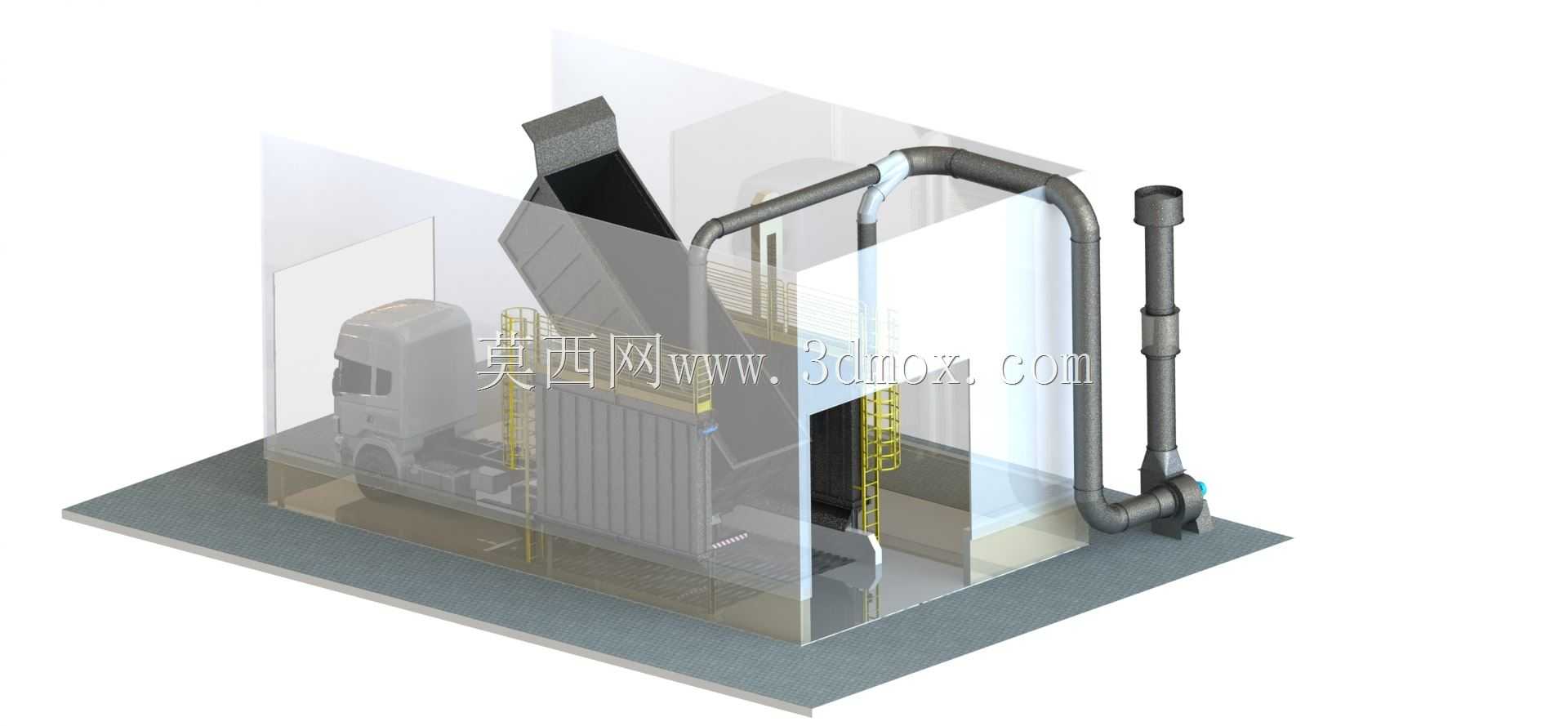

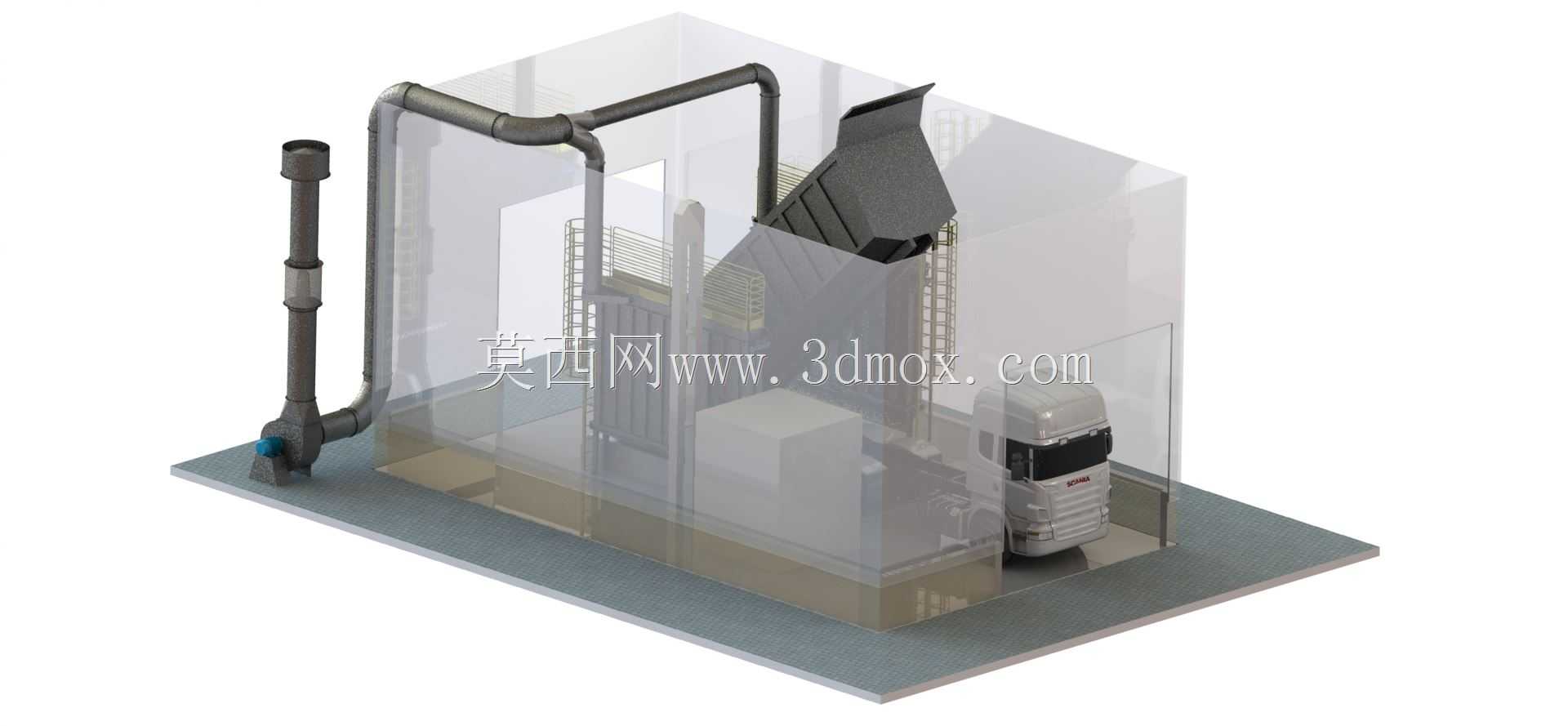

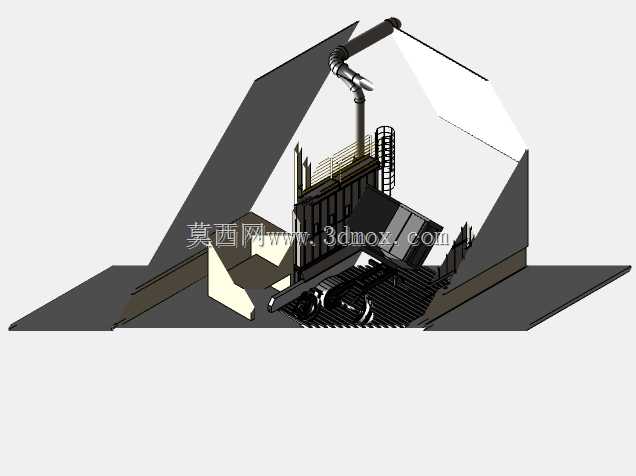

这套过滤系统的三维结构设计，首先要匹配工业厂区内含尘废气、工艺尾气的末端处理场景，常见于机械加工车间、物料转运站的粉尘收集过滤工位，也可适配部分工业废水预处理段的固液分离环节，核心作用是截留气流或液流中的固体杂质，保障后端管路、动力设备的运行稳定性，避免杂质磨损叶轮、堵塞阀组。从结构布局来看，整套设备采用模块化集成设计思路，将过滤主机、进气导流段、排气管道、检修爬梯、设备基座整合在同一安装平台上，减少现场拼接的安装工作量。进气段采用大倾角导流结构，引导含杂质介质平稳进入过滤腔室，避免直吹滤材造成局部磨损过快，腔室内部预留了滤材更换的操作空间，侧面设置的检修门与爬梯位置匹配，运维人员可直接通过爬梯抵达检修口，无需额外搭设作业平台。管道走向设计充分考虑了现场安装的边界限制，排气弯管采用大曲率半径的圆弧过渡，降低介质流动的沿程阻力，管道接口处预留了标准法兰连接位，可直接对接厂区现有排风或排污管路，无需额外制作转换接头。设备基座采用加厚钢板铺设，整体承重分布经过核算，过滤主机、管道、附属结构的载荷均匀传递到基座支撑点，现场安装时只需将基座与地面预埋螺栓固定即可，无需额外做复杂的地基处理。设计过程中特意将易损件的更换路径做了优化，滤材、密封件的拆装位置都预留了足够的操作空间，不需要拆解周边管道结构就能完成更换作业，降低后期运维的时间成本。外形尺寸上，整套设备的占地边界控制在常规工业设备安装的预留尺寸范围内，高度适配标准厂房的层高限制，不会出现进场安装时与厂房桁车、照明管线干涉的问题，管道伸出端的位置也做了多版本适配预留，可根据现场管路走向调整接口朝向，适配不同厂区的布局需求。
