大外径变径输送进料螺杆结构设计

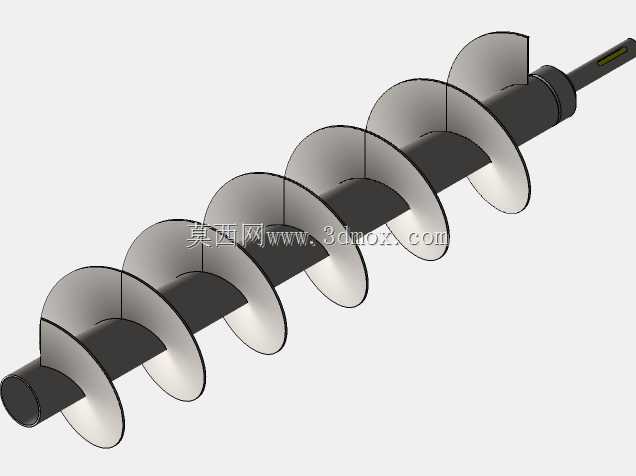

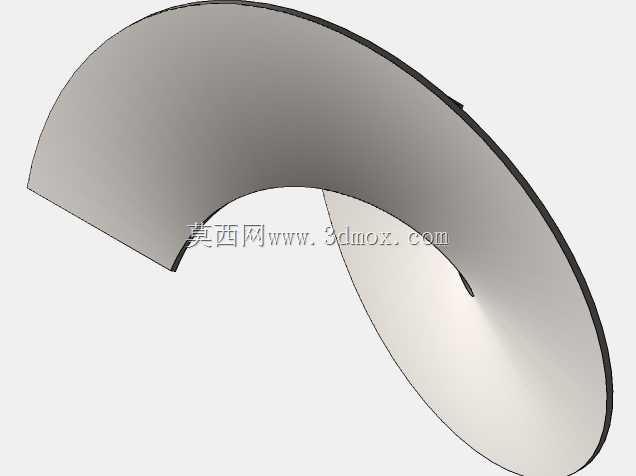

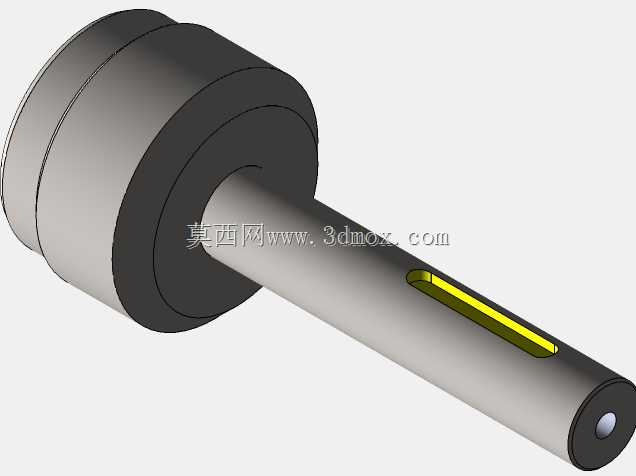

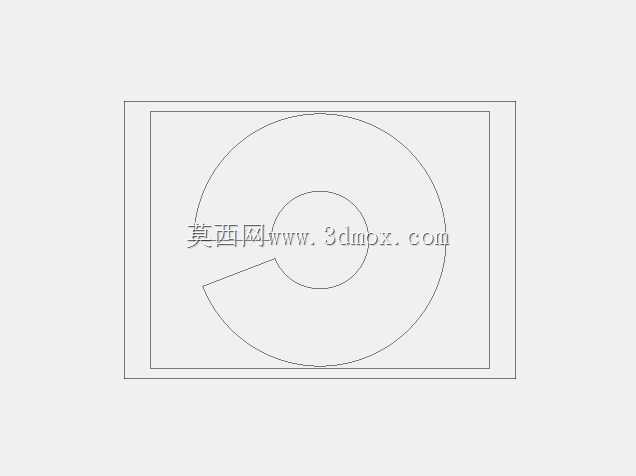

这款进料螺杆主要适配散状物料的连续输送工况，常见于粉体加工、颗粒原料输送、餐厨垃圾处理、粮食转运等场景的给料环节，作为螺旋输送设备的核心做功部件，依靠螺旋叶片的旋转推力将料仓内的物料匀速推送至下一工艺工位，可有效避免物料架桥、下料不均的问题，相比小直径同结构螺杆，其更大的外径与轴径设计，能够适配更大流量的物料输送需求，单根螺杆的输送通量可覆盖中小产能的连续生产线给料要求，无需多组小螺杆并排布置就能满足输送量要求，减少了设备整体的安装空间占用。从结构设计逻辑来看，该螺杆采用等螺距连续螺旋叶片结构，叶片与中心轴采用满焊连接形式，可保证推送高磨蚀性物料时的结构强度，避免叶片受物料挤压出现变形脱落的问题；轴端预留的安装段可直接与驱动端的联轴器、轴承座配合，安装时需保证螺杆与输送槽体的同轴度，单边间隙控制在合理范围内，既避免叶片刮蹭槽体内壁，又能减少间隙漏料导致的输送效率下降。尺寸边界上，该螺杆外径300mm、中心轴直径100mm、螺距200mm，整体长度可根据输送槽的实际长度做匹配调整，安装时需注意进料端的叶片起始位置要对准料仓下料口，保证物料落入后第一时间被叶片捕获推送，避免物料在进料口堆积堵料；出料端的叶片收尾位置要超出出料口边缘，防止物料在轴端残留卡滞。在实际选型应用中，这类大直径螺杆更适合流动性较好的颗粒状、粉状物料输送，针对含水率较高的粘性物料，可适当调整螺距与叶片表面粗糙度，减少物料粘附叶片导致的输送负载波动；设计校核环节需重点关注螺杆的扭转变形量，因为更大的外径意味着叶片推送物料时的阻力矩更大，加粗的中心轴正是为了提升抗扭刚度，避免长螺杆工作时出现挠曲变形，保证高速旋转下的运行稳定性。螺旋叶片的型线采用连续等厚钢板拉伸成型，叶片边缘做倒角处理，减少物料卡入叶片与槽壁间隙的概率，轴端的密封位可根据输送物料的特性搭配不同的密封结构，输送粉尘类物料时可采用毡圈密封加气封的组合形式，避免粉尘沿轴端溢出污染驱动部件，输送有腐蚀性的物料时可在叶片与轴表面做耐磨防腐涂层处理，延长部件的整体使用寿命。
