内螺纹连接手动流量控制闸阀结构

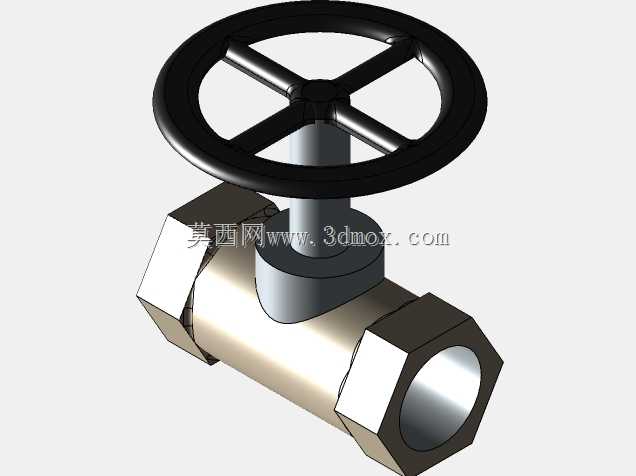

这款手动闸阀的三维结构完整还原了小口径螺纹连接闸阀的全部核心构件，手轮采用四辐条轮式结构，轮缘做了圆弧过渡处理，操作时握持受力均匀，不会出现硌手的问题，阀杆与手轮中心采用过盈配合加定位销的连接方式，传递扭矩时不会出现打滑空转的情况。阀体两端采用内六角外轮廓的内螺纹接口，适配常规民用供水、小型工业循环水、低压气动管路的连接需求，安装时可以用普通活动扳手直接卡紧六角面完成紧固，不需要额外定制专用工装，现场安装效率更高。从功能设计层面来看，这款闸阀的闸板采用平行式密封结构，全开状态下流道完全贯通，介质流经时的阻力系数远小于同口径的截止阀，不会出现明显的压降损失，适合用在需要长期保持全开或者全关状态的管路段，不适合做频繁调节的节流工况使用，避免闸板密封面被高速介质长期冲蚀出现密封失效的问题。在安装边界上，这款闸阀的手轮顶部到阀体底部的垂直高度预留了足够的操作空间，手轮旋转时不会和相邻的管路支架、墙面等障碍物发生干涉，阀体的轴向长度控制在同口径阀门的常规尺寸范围内，替换旧阀时不需要调整原有管路的切割长度，能够直接适配原有安装位。日常使用过程中，阀杆部位的填料函预留了足够的填料装填空间，长期使用出现阀杆位置渗漏时，可以在不拆出阀体、不排空管路介质的情况下直接压紧填料压盖完成密封修复，后期维护成本很低。这类闸阀在民用建筑给排水、小型换热机组循环管路、低压压缩空气分支管路、小型灌溉输水系统中都有广泛应用，选型时只需要匹配管路的公称通径和工作压力等级，就可以直接替换同规格的老旧损坏阀门，不需要重新设计管路布局。建模过程中对所有配合面都做了公差预留，螺纹连接部位的啮合长度符合常规管路件的设计规范，阀杆升降的行程和闸板的开合位置做了对应限位，不会出现阀杆旋出过量导致闸板脱落的问题，整体结构完全符合小口径手动闸阀的实际生产加工要求，可直接用于结构演示、安装模拟或者选型参考使用。
