直角外螺纹弯接式气路连接气嘴

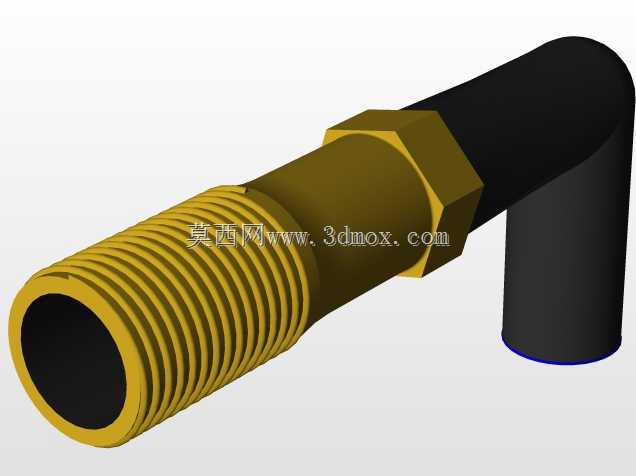

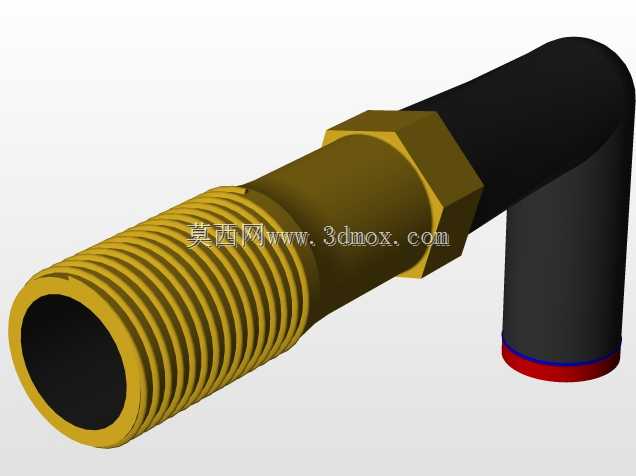

这款弯接式气嘴主要面向压缩空气管路的终端连接场景，在车间气动工具接驳、小型气动设备气路排布、航空地面保障气路接口这类需要转向布管的位置十分常用，相比直通式气嘴，它能在狭窄安装空间内完成90度转向布管，避免气管过度弯折导致的通径缩窄、气阻升高甚至管路折损漏气的问题。从结构设计来看，接头主体采用外螺纹连接端搭配六角拧动台的结构，外螺纹段长度经过适配常规气动管路安装壁厚设计，六角台的对边尺寸匹配标准开口扳手规格，安装时可以直接用常规扳手施加拧紧力矩，不需要额外定制工装，能保证螺纹啮合到位，同时避免拧动时损伤接头主体表面。和气管连接的弯管端采用带环形压痕的插接结构，搭配软管端部的红蓝标识压圈，装配时将气管插至接头根部后，通过压箍锁紧就能实现可靠密封，能承受常规车间气动系统0.4-0.8MPa的工作压力，不会出现脱管、慢漏的问题。设计过程中重点考量了安装边界的适配性，弯管的转弯半径做了优化，既不会因为半径过小导致内部气流转向时产生过大紊流噪声，也不会因为半径过大占用过多安装空间，螺纹端的轴线和弯管端的轴线垂直误差控制在极小范围内，安装后不会出现气管偏斜、和周边零部件产生干涉的情况。接头的通径尺寸匹配常规小流量气动回路的供气需求，内壁做了顺滑过渡处理，气流经过转向位置时的压力损失控制在较低水平，不会因为接头本身的结构导致下游气动工具供气压力不足、输出扭矩不达标的问题。在实际选型使用时，需要注意螺纹端的匹配规格要和安装基座的内螺纹一致，拧紧时在螺纹段缠绕适量生料带辅助密封，不要过度拧紧导致螺纹滑牙或者六角台变形，插接气管时要确认气管插入深度到位，压箍锁紧位置避开气管端部的缺陷位置，长期使用时可以定期检查压接位置是否有老化漏气的情况，这类气嘴在常规工业气动场景下不需要特殊维护，拆装更换都十分便捷，能适配多种材质的气动软管，在分散式气动工位的气路搭建中能大幅减少管路转接件的使用数量，降低整个气路的泄漏点概率。
