工业三位气缸三维结构设计

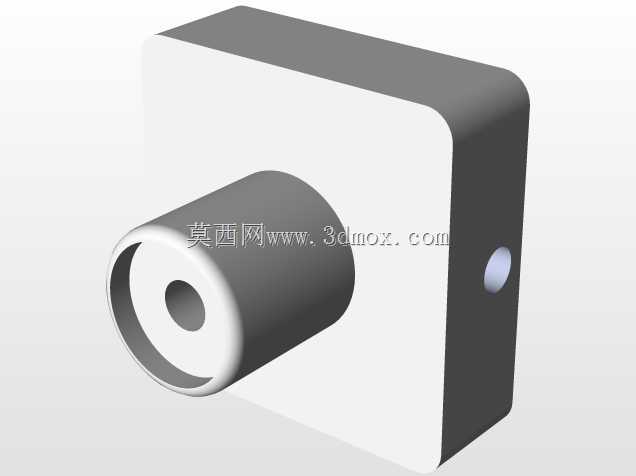

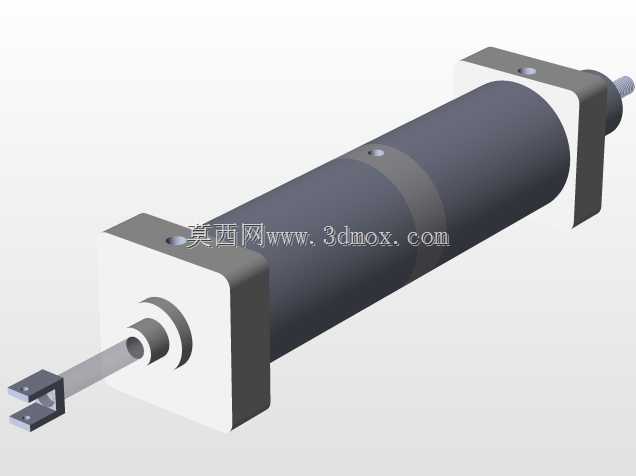

　　在自动化生产线的工位切换、多位置工装夹紧、分拣机构的分级推送场景里，常规单行程双位置气缸往往无法满足三个固定工位的动作需求，额外增加气缸或辅助限位结构又会挤占安装空间、提升控制回路复杂度，三位气缸正是针对这类工况开发的气动执行元件。这款三位气缸的缸体采用方形端盖配合圆形缸筒的结构布局，两端的方形安装端盖预留了通孔安装位，可直接通过螺栓固定在设备安装板上，无需额外制作过渡连接支架，端盖与缸筒的配合面做了同轴度定位止口，能保证活塞杆伸出过程中不会出现偏磨，大幅降低密封件的异常磨损概率。从结构功能上看，这款气缸可实现三个稳定的停止位置，分别对应活塞杆完全缩回、中间行程位、完全伸出三个状态，区别于普通气缸仅能在行程两端停止的特性，

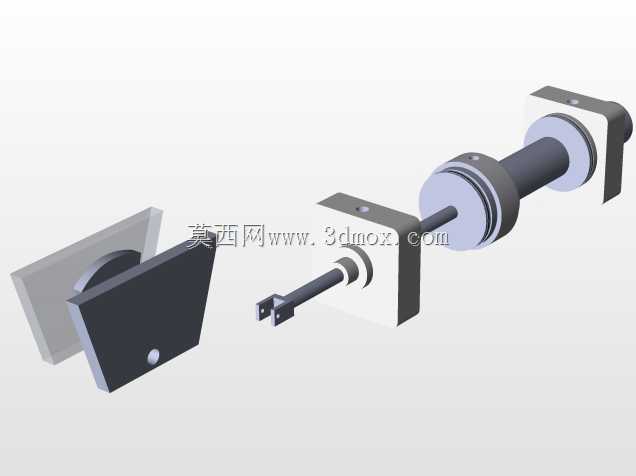

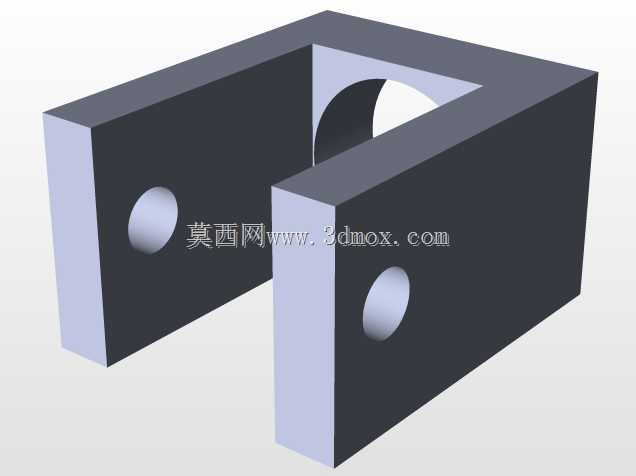

　　在设计时内部采用了分段活塞配合独立气路控制的结构，不同腔室的进气排气组合即可驱动活塞停在预设的三个位置，不需要在外部加装机械限位块或者位移传感器来实现中间位置停靠，能简化设备的气路设计与电气控制逻辑。在实际应用场景中，这类三位气缸常被用在电子产品组装线的物料分料工位，通过三个位置分别对应待料、分料、送料三个动作位，也可用于包装设备的折边机构，不同伸出长度对应不同折边角度的作业需求，还能在工装夹具上实现三级夹紧力或者三级行程的调整，适配不同尺寸工件的装夹需求。设计这款气缸的三维模型时，首先要明确安装边界：两端方形端盖的安装孔中心距、缸筒外径、活塞杆伸出端的连接叉尺寸都是选型时的核心匹配参数，伸出端的叉形接头带销轴安装孔，

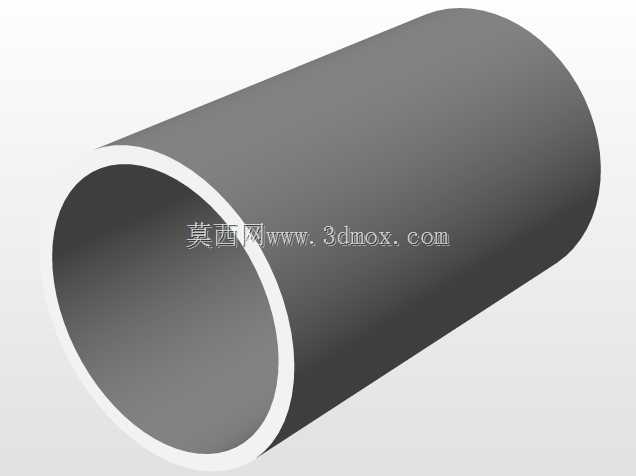

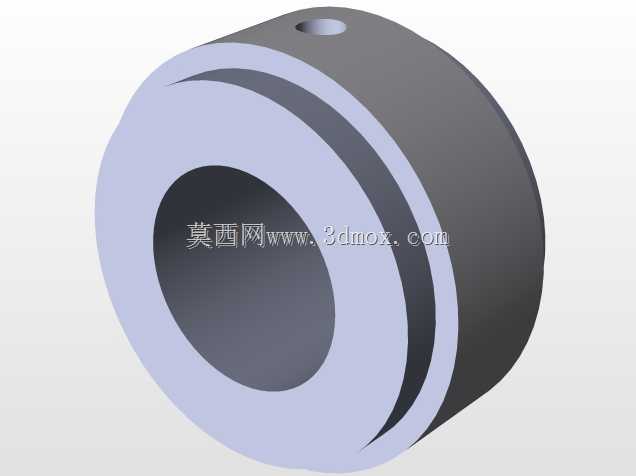

　　可直接连接负载摆杆或者推块，不需要额外加工连接头，减少装配环节的工作量。缸体侧面预留的气口位置做了沉台设计，安装气管接头时不会和周边设备结构产生干涉，气口的螺纹规格匹配常规气动接头标准，现场装配时可直接选用标准快插接头，不需要单独定制转接件。从结构设计思路上，缸筒的壁厚选择兼顾了耐压能力与整体重量，常规0.5-0.8MPa的工作气压下不会出现缸筒变形，同时整体重量控制在合理范围，安装在移动模组上时不会增加过多的负载惯量。活塞上的密封件采用双向密封结构，既保证腔室之间的气密性，减少窜气导致的位置漂移，又能降低活塞运动时的摩擦阻力，提升气缸动作的响应速度。活塞杆表面做了硬化处理，长期往复运动不会出现表面划伤导致的密封失效，

　　伸出端的连接叉与活塞杆采用螺纹连接加防松销固定，避免高速往复动作时连接部位松动，导致位置精度下降。在安装边界上，需要预留出活塞杆完全伸出后的总长度空间，同时缸体两侧的气口要预留出气管弯曲的操作空间，避免气管弯折导致气路不通。和普通双位置气缸相比，这款三位气缸用单个元件即可实现三个工位的动作，能减少设备上气动元件的使用数量，简化管路布线，降低设备整体的制造成本与后期维护难度，在多工位切换的轻负载自动化场景中具备很高的应用价值。建模过程中对各个配合面的公差做了对应设置，端盖与缸筒的配合采用基孔制间隙配合，保证装配时的同轴度，活塞与缸筒的配合间隙控制在合理范围，既保证运动顺畅又不会出现窜气问题，活塞杆与端盖导向套的配合选用合适的公差带，保证导向精度的同时减少密封件的磨损。
