层压机配套EPC控制织物放卷机架结构

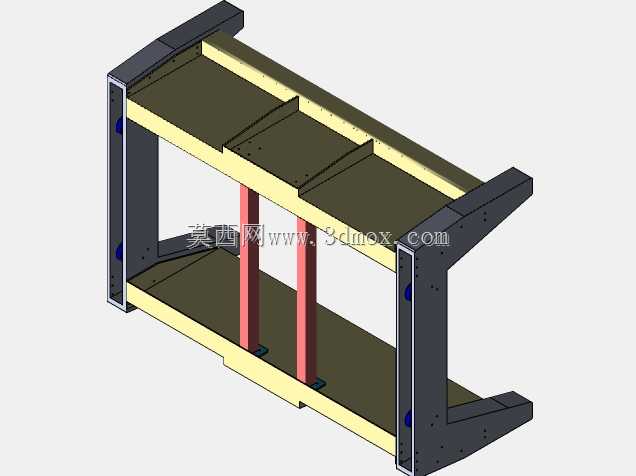

　　在柔性卷材层压加工的产线布局中，放卷段作为整线的进料起始单元，其结构稳定性与走料精度直接决定后续层压工序的成品良率，这款配套层压机使用的放卷设备，核心围绕EPC边缘位置控制器的适配需求做结构设计，专门针对织物类卷材的展开放卷工况开发，区别于普通金属卷材放卷架的重载设计，该结构更侧重走料过程中的张力稳定性与边缘纠偏的响应空间。从实际产线适配场景来看，这类放卷机通常布置在层压机进料端的前方位置，需要匹配层压机的进料高度做安装基准校准，机架主体采用双侧立式厚板折弯焊接结构，两侧立板作为核心承载部件，底部通过横向的底梁做刚性连接，中部设置三层横向承托板，上层与中层承托板预留了导辊、张力检测组件的安装位，下层承托板可放置纠偏执行机构、

　　电气控制元件的安装支架，三根竖向的支撑柱分布在机架中部的承托板下方，抵消长跨度承托板在卷材装载后的下挠变形，避免承托板上安装的导辊出现轴线倾斜，影响织物走料的平整度。设计阶段首先考虑的是EPC纠偏系统的安装兼容性，机架双侧立板上预留的多组安装孔位，可适配不同行程的直线纠偏模组安装，纠偏过程中整个放卷辊座可沿横向做直线位移，因此机架的横向跨度预留了足够的纠偏移动余量，不会出现纠偏动作时机架与移动部件的干涉问题；同时机架的双侧立板外侧做了斜向延伸的支撑脚结构，扩大了底部的支撑跨度，即使大卷径织物卷材装载到放卷辊上，整个机架的重心依然落在支撑面范围内，不会出现侧翻风险，安装时只需将底部支撑脚通过膨胀螺栓与地面做固定，

　　即可满足整机的刚性要求，无需额外做混凝土基础浇筑，适配现有车间层压产线的快速改造升级需求。针对织物类卷材放卷容易出现的褶皱、走偏问题，该机架的承托板安装面做了整体的平面度加工处理，所有导辊安装座的定位孔采用同轴度加工工艺，保证多根导辊安装后轴线的平行度公差控制在合理范围内，减少织物走料过程中因导辊不平行产生的单边拉伸变形；机架上预留的直线边缘检测组件安装位，可直接对射式光电边缘检测传感器，传感器检测到织物边缘位置偏移后，会将信号传输给EPC控制器，驱动放卷辊座做横向位移修正，实现走料过程中的实时边缘对齐，保证进入层压机的织物边缘位置偏差控制在工艺要求范围内。从安装边界尺寸来看，该机架的整体宽度适配常规幅宽的织物卷材放卷需求，

　　高度方向匹配市面上主流层压机的进料口高度，安装时只需根据层压机的实际进料高度做底部垫脚的微调，即可完成进料高度的对齐，机架的前后方向深度预留了接料平台、张力摆辊的安装空间，可根据实际产线的工艺需求，在进料侧加装接料平台实现不停机换卷，在出料侧加装张力摆辊实现放卷张力的闭环控制，适配不同厚度、不同材质织物的放卷张力需求。整个机架的结构设计摒弃了多余的装饰性结构，所有部件均采用标准化的型材与板材焊接加工，加工工艺简单，焊接后通过整体退火处理消除焊接应力，避免后续使用过程中出现结构变形，所有安装孔位均在焊接完成后做整体机加工，保证各部件的安装精度，维护时只需定期检查连接螺栓的紧固状态、支撑柱与承托板的连接可靠性，即可保证设备长期稳定运行，非常适合中小型层压加工企业的产线配套使用，也可作为同类卷材放卷设备的结构设计参考，根据实际卷材幅宽、卷重参数做等比例缩放调整，适配不同的生产工况需求。
