工业袋式除尘过滤装置结构设计

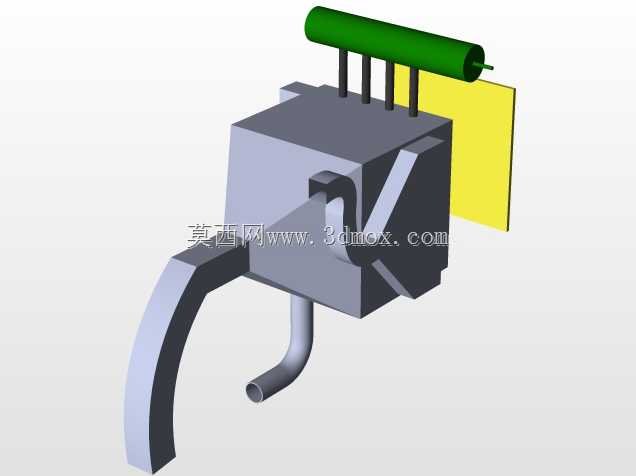

　　在工业生产的粉尘治理环节，袋式过滤装置是车间扬尘点收集、含尘废气处理环节的核心执行单元，这套三维结构完整还原了小型单机袋式除尘设备的核心构造，可直接用于木工车间打磨工位、焊接烟尘收集点、小型粉料投料口的除尘方案选型参考，也能作为同类设备改型设计的结构基准。从实际落地的安装场景来看，这类设备通常就近布置在产尘点旁侧，不需要过长的吸尘管路，能减少风阻损耗，提升粉尘收集效率，设备侧面预留的弯管接口就是吸尘支管的对接位置，安装时需要根据产尘点的高度调整接口朝向，保证管路弯折角度不小于90度，避免积灰堵塞。顶部的绿色圆柱形构件是脉冲喷吹的气包组件，设计时在气包下方均匀布置了四组喷吹短管，对应滤袋室内部的滤袋排布，

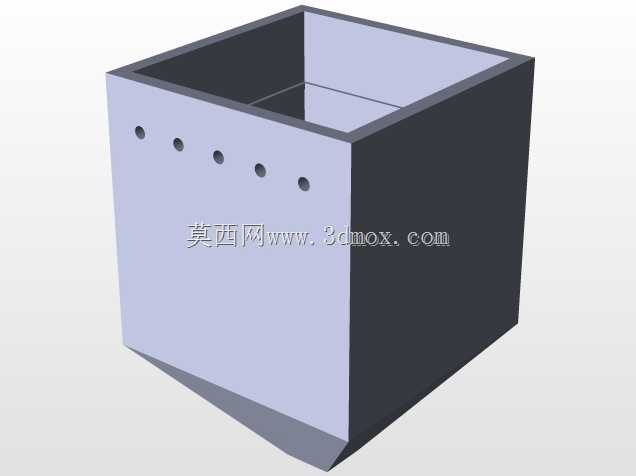

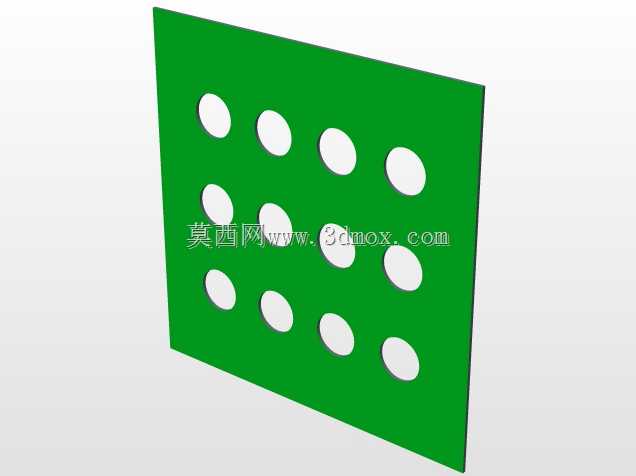

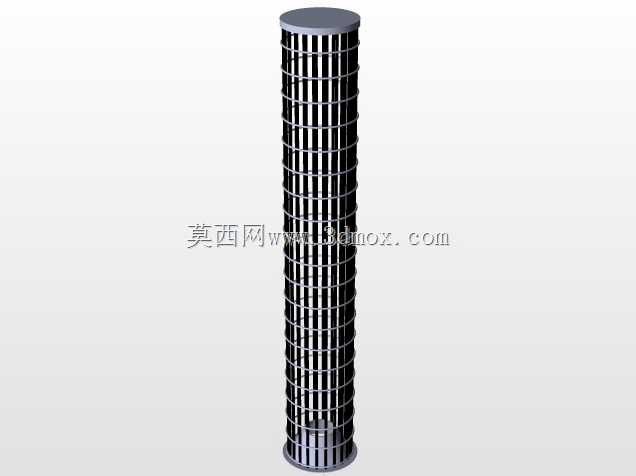

　　喷吹时压缩空气通过短管瞬间冲入滤袋内部，将附着在滤袋外表面的粉尘抖落至下方灰斗，这个结构的间距设计需要严格匹配滤袋的中心距，避免喷吹气流偏斜，影响清灰效果，同时气包的安装高度要预留出脉冲阀的检修空间，方便后期更换膜片等易损件。设备主体的方形腔体是滤袋安装的过滤室，腔体侧面的弯折结构是净气出口的导流段，含尘气体从侧下方的吸尘口进入腔体后，气流速度突然降低，大颗粒粉尘在重力作用下直接沉降，细颗粒粉尘随气流穿过滤袋时被阻留在滤袋表面，过滤后的洁净空气通过净气出口排出，这个腔体的容积设计需要根据处理风量核算，保证腔体内的上升气流速度控制在合理区间，避免流速过高将已沉降的粉尘重新卷起，降低过滤效率。

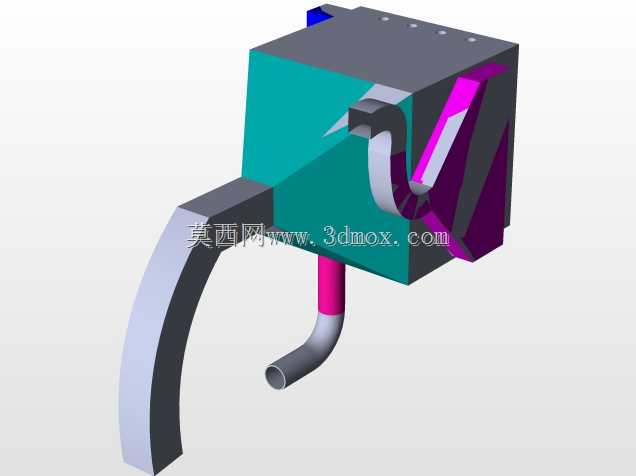

　　侧面伸出的弧形弯管结构是设备的检修门锁紧把手，采用偏心锁紧的结构原理，关闭时转动把手就能将检修门紧紧压在箱体的密封胶条上，保证设备运行时的漏风率控制在标准范围内，检修时只需扳动把手就能快速打开检修门，更换内部的滤袋或者检查腔体内部的积灰情况，不需要额外拆卸大量螺栓，能大幅缩短日常维护的停机时间。设备旁侧的黄色板件是电气控制单元的安装面板，用来固定脉冲控制仪、电源开关等电气元件，面板与箱体之间预留了足够的走线空间，强弱电线路可以分开布置，避免信号干扰，脉冲控制仪可以根据粉尘浓度调整喷吹间隔和喷吹时长，适配不同工况的粉尘特性，比如打磨金属粉尘时可以适当缩短喷吹间隔，避免滤袋表面积灰过厚增加运行阻力。从安装边界的尺寸逻辑来看，

　　这类小型设备的底部通常会配套安装灰斗或者集尘抽屉，设备安装时需要在底部预留出集尘装置的抽拉空间，顶部气包位置要预留至少200mm的检修空间，方便拆装脉冲阀和连接压缩空气管路，侧面的检修门位置要预留不小于600mm的操作空间，保证检修人员可以顺利开门操作，设备的进出风口对接时要采用软连接，避免设备运行时的振动传递到风管系统，产生额外的噪音。设计过程中对各部件的连接位置做了合理的公差预留，箱体板材的拼接处采用折边密封结构，不需要额外焊接加强筋就能保证箱体的结构强度，同时减少焊接变形带来的密封问题，喷吹气包的支撑脚直接固定在箱体顶部的加强梁上，避免喷吹时的振动导致气包移位，所有的开孔位置都做了翻边处理，既可以增加结构强度，也能保护安装时的线缆和管路不被锐边划伤。这套结构没有冗余的设计部件，所有构件都服务于粉尘过滤、清灰、检修三个核心功能，不管是作为教学演示的结构模型，还是作为工程设计的参考原型，都能清晰展现袋式除尘设备的核心工作逻辑，帮助设计人员快速理解这类设备的结构组成，减少方案设计阶段的结构试错成本，在小型单机除尘设备的选型和改型设计中，可以直接参考这套结构的部件排布逻辑，根据实际处理风量调整腔体容积和气包容量，快速适配不同的产尘工况需求。
