水泥包装机叶轮壳体结构设计

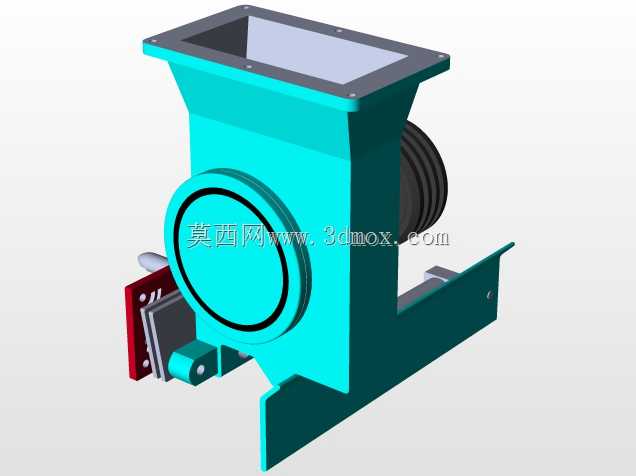

　　在建材生产的袋装水泥灌装工序中，叶轮壳体是固定式水泥包装机核心的物料承载与导送构件，直接对接出料控制机构与灌装喷嘴，承担着承托高速旋转送料叶轮、约束水泥粉料流向、阻隔灌装过程粉尘外溢的多重作用，其结构合理性直接影响水泥灌装的计量精度、设备运行稳定性与现场作业环境的粉尘控制水平。

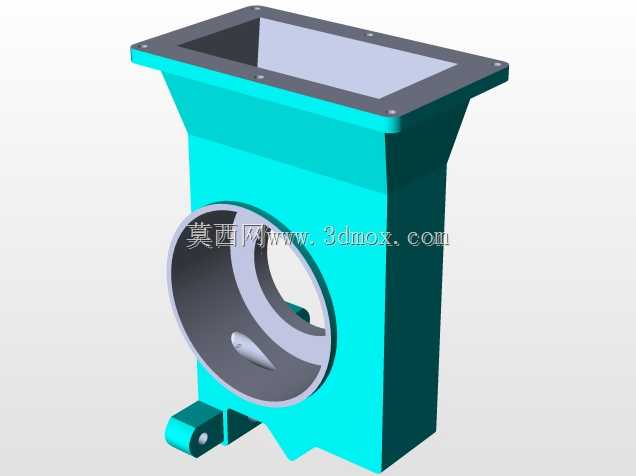

　　从实际工况适配角度出发，该壳体的腔体轮廓完全匹配叶轮的旋转包络线，内壁与叶轮叶片外缘预留的间隙经过反复校核，既不会因为间隙过小导致叶片运转时与壳体内壁发生剐蹭磨损，也不会因为间隙过大造成水泥粉料在腔体内滞留结块，避免长期运行后出现送料效率下降、负载异常升高的问题。壳体的进料端采用扩口式对接结构，可直接与上方的储料仓下料溜管匹配连接，对接面预留了密封件安装槽，安装时嵌入耐磨橡胶密封条后，可有效杜绝正压送料过程中粉料从对接缝隙溢出，减少现场扬尘。出料端则设计为缩颈式导料通道，通道内壁做了顺滑的圆弧过渡，没有直角突变结构，可让叶轮推送过来的水泥粉料沿着通道顺畅流向灌装喷嘴，避免粉料在拐角处堆积堵料，保障连续灌装过程的物料输送稳定性。

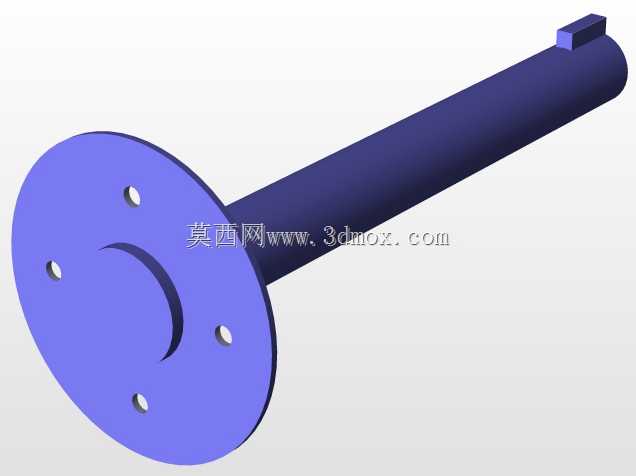

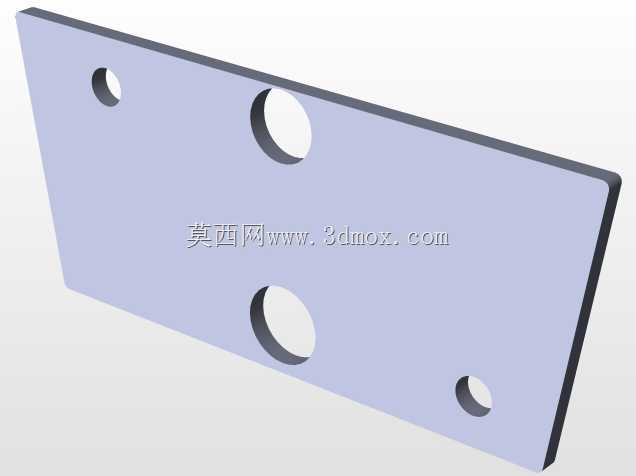

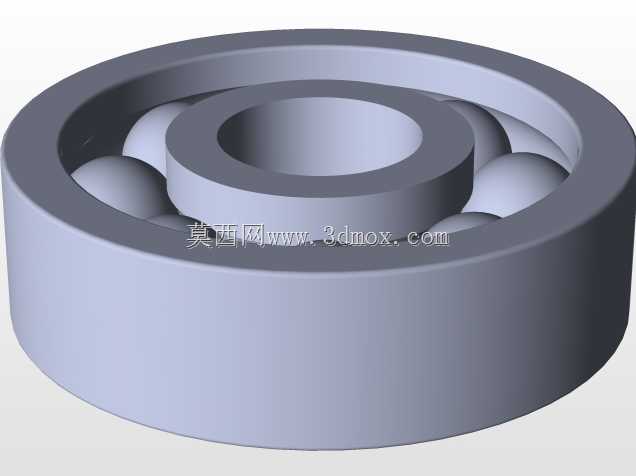

　　设计过程中充分考虑了水泥粉料的强磨蚀特性，壳体内壁与粉料长期接触的区域做了局部加厚处理，加厚区域的厚度比非接触区域高出40%，可有效延长壳体在高磨蚀工况下的使用寿命，减少设备易损件的更换频次。壳体的两侧端板采用分体式装配结构，端板与主腔体通过螺栓连接，端板中心预留了叶轮转轴的穿装孔位，孔位内设计了轴承座安装定位止口，可保证转轴安装后的同轴度，避免叶轮运转时出现径向跳动；同时分体式端板的设计也方便后期检修时快速拆解，无需整体拆卸壳体即可完成叶轮更换、轴承维护等操作，大幅缩短设备停机维护的时间。

　　在安装边界的设计上，壳体的外侧设置了四个带安装孔的固定支脚，支脚的位置经过重心校核，安装后可让整个送料单元的重心落在安装机架的支撑面中心，避免设备运行时因重心偏移产生振动。支脚的安装孔采用长圆孔设计，安装时可根据现场装配误差微调壳体的前后位置，保证叶轮转轴与驱动电机输出轴的同轴度满足传动要求，降低联轴器的磨损速率。壳体的上部还预留了除尘接口，可对接车间的集中除尘系统，在灌装过程中通过负压抽吸将腔体内溢出的含尘空气抽走，进一步降低作业现场的粉尘浓度，符合建材生产的职业健康防护要求。

　　从结构强度角度考量，壳体的外壁设置了多道纵横交错的加强筋，既可以减少壳体在长期受粉料冲击、振动影响下出现的变形量，也能在控制壳体整体重量的前提下提升结构刚性，避免因壳体变形导致叶轮卡滞、密封失效等问题。壳体的所有连接孔位都做了锪平处理，保证螺栓安装时的贴合度，连接螺栓全部采用防松设计，可适应包装机高频启停、持续振动的工况，避免长期运行后螺栓松动脱落造成设备故障。整个壳体的流道设计充分考虑了水泥粉料的安息角特性，所有内壁斜面的倾角都大于水泥粉料的自然安息角，不会出现粉料挂壁残留的问题，每次停机后腔体内的余料可顺着斜面完全排出，避免余料受潮结块后影响下次开机运行。
