棕榈仁破碎处理设备结构设计方案

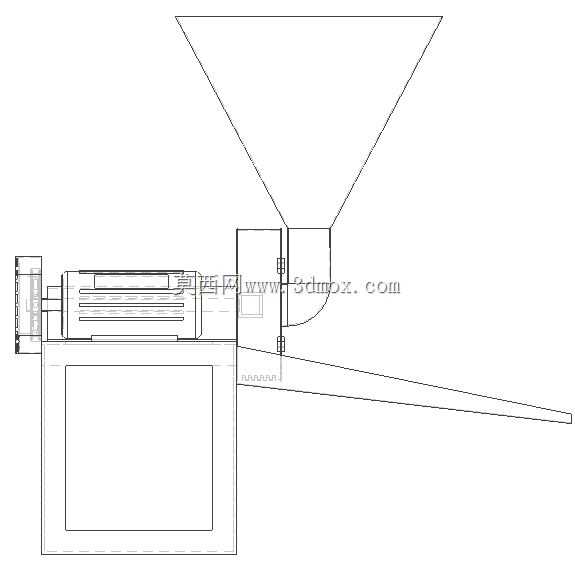

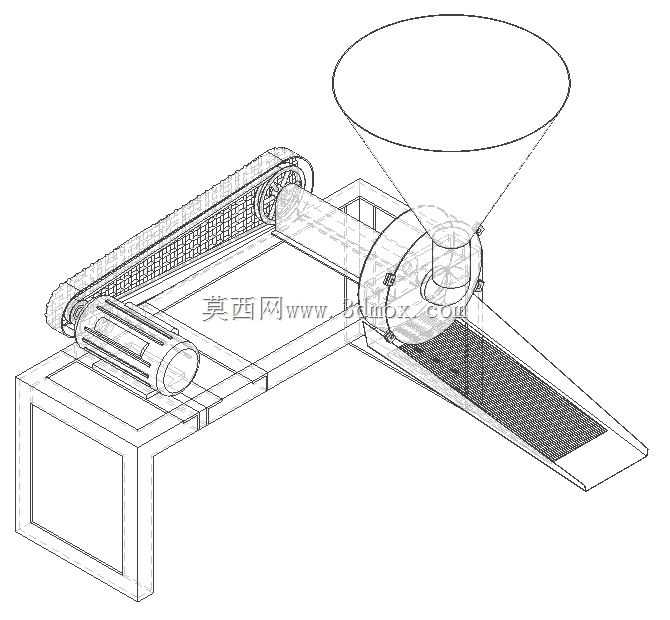

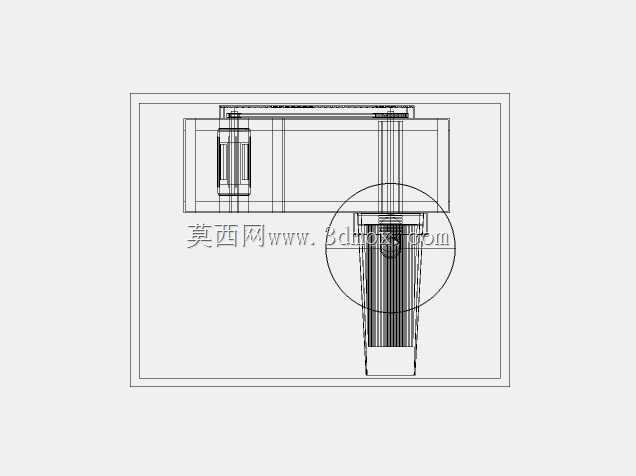

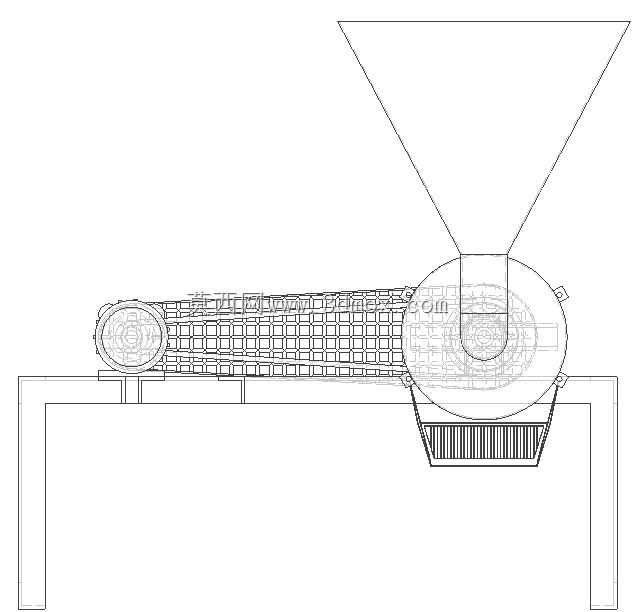

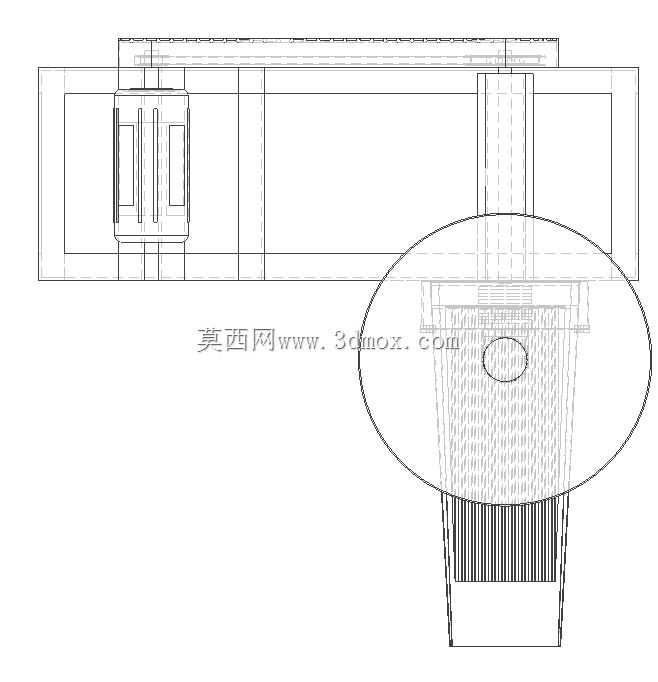

在热带油料作物加工产线中，棕榈仁破碎是榨油前处理环节的核心工序，该设备的三维结构完整覆盖了从进料、破碎到出料的全流程作业单元，可直接对接产线前后段的输送、筛分设备。设备顶部采用大倾角锥形进料斗设计，斗壁倾斜角度经过物料安息角校核，能够保证棕榈仁原料依靠自重顺畅滑入破碎腔，无需额外设置强制进料机构，既降低了设备动力消耗，也避免了进料过程中出现的卡料、架桥问题，进料斗的上口尺寸适配常规原料输送设备的出料端宽度，安装时可直接与上游皮带输送机出料口对接，无需额外制作转接料斗。破碎腔主体采用卧式布置的辊式破碎结构，传动端通过带轮组连接动力单元，带传动的设计能够在破碎腔卡入硬物时提供过载打滑保护，避免硬冲击损坏破碎辊齿面或传动轴承，破碎辊的齿形排布针对棕榈仁的壳仁分离需求设计，破碎间隙可通过两端的调节机构调整，能够根据原料含水率、颗粒度的差异调整破碎粒度，既保证棕榈壳被充分破碎，又避免过度破碎导致的仁壳混合难以筛分的问题。设备的机架采用型钢焊接框架结构，底部预留了与厂房预埋地脚螺栓匹配的安装孔位，机架的承重横梁经过挠度校核，能够承受破碎作业过程中产生的交变载荷，避免长期运行出现结构变形。设备侧面设置了传动防护网罩，将带轮、传动带等运动部件完全封闭，符合粮油加工车间的安全生产规范，防护罩采用快拆式固定结构，日常维护时无需借助专用工具即可拆卸，方便检查传动带张紧度、更换磨损部件。出料端位于破碎腔正下方，采用敞口式出料溜槽设计，溜槽内壁倾斜角度满足破碎后物料的自流要求，可直接对接下方的振动筛分设备，将破碎后的棕榈仁混合物输送至下一道仁壳分离工序。整套设备的动力输入轴、破碎辊主轴均采用标准轴承座安装定位，同轴度公差在建模时已按照机械设计标准预留调整余量，装配时可通过轴承座的调节螺栓微调轴系位置，降低加工误差对装配精度的影响。设备整体的安装边界充分考虑了车间产线的排布需求，侧面预留了足够的维护操作空间，操作人员可在设备单侧完成间隙调整、部件检查、日常润滑等全部维护作业，无需在设备四周预留多向操作空间，能够有效压缩产线的占地面积。
