多安装位折弯钣金连接固定支架

这类多安装位折弯钣金支架，在工业装配场景里的应用覆盖范围极广，小到小型自动化设备的内部线束固定、传感器安装基座，大到通用机械的外围护板连接、轻型工装的辅助定位支撑，都能见到同结构类型零件的身影。从实际使用逻辑来看，这类零件核心作用是在两个存在空间夹角的安装面之间，建立稳定的刚性连接，同时通过预制的安装孔位，省去现场配钻、切割调整的工序，大幅提升装配环节的效率。

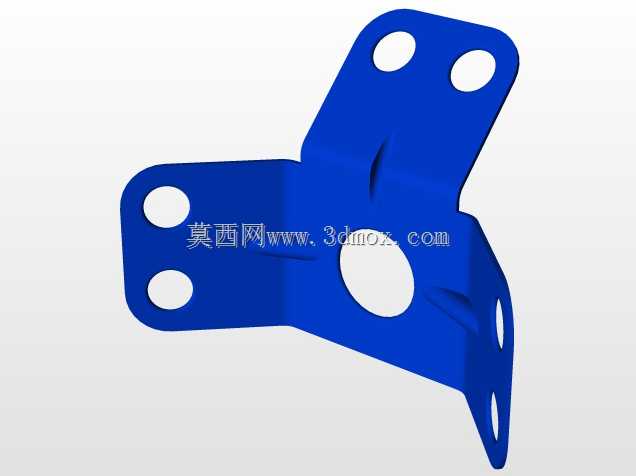

设计这类钣金件的时候，首先要明确两端安装面的空间夹角，本次的支架采用三个方向的折弯耳片结构，分别对应三个不同朝向的安装基准面，每个耳片上的通孔位置，都严格匹配对应安装基体上的预留螺孔坐标，避免出现安装错位的问题。中间的主体折弯区域做了局部的压筋加强处理，就是为了在不增加板材厚度的前提下，提升零件整体的抗扭、抗弯刚度，避免设备运行过程中受振动影响出现连接松动、支架变形的问题。中间区域预留的大尺寸通孔，一方面是为了给穿过支架的管线、轴类零件留出避让空间，另一方面也能减轻零件自身重量，降低整体装配的负载。

从安装边界来看，三个方向的耳片外轮廓尺寸都控制在对应安装面的有效接触范围内，不会超出基体边缘产生干涉，折弯处的内R角匹配所选板材的折弯工艺要求，避免折弯过程中出现板材开裂、回弹超差的问题。每个耳片上的安装孔都预留了微小的位置公差补偿量，能够抵消基体加工时的少量位置误差，降低现场装配的对位难度。零件表面采用蓝色喷塑处理，既可以提升钣金件的防锈耐腐蚀能力，也能和设备内部其他黑色金属零件形成视觉区分，方便后期运维时快速识别检查连接状态。

在实际选型适配的时候，需要先确认三个安装面的相对位置是否和支架的折弯角度匹配，同时核对每个安装孔的孔径是否适配所用的连接螺栓规格，避免出现螺栓穿不过、或者孔位间隙过大导致连接刚性不足的问题。这类一体折弯成型的钣金支架，相比焊接拼接的支架，没有焊缝应力集中的问题，长期受振动载荷的工况下使用寿命更长，也不会出现焊缝开裂导致的连接失效问题，非常适合用在有持续振动的轻型机械装配场景中。
