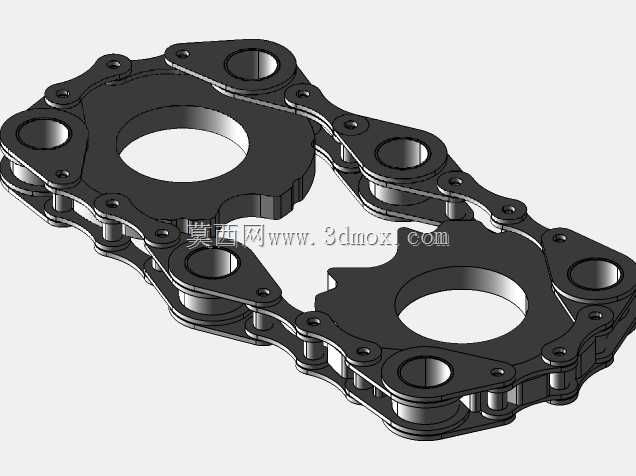

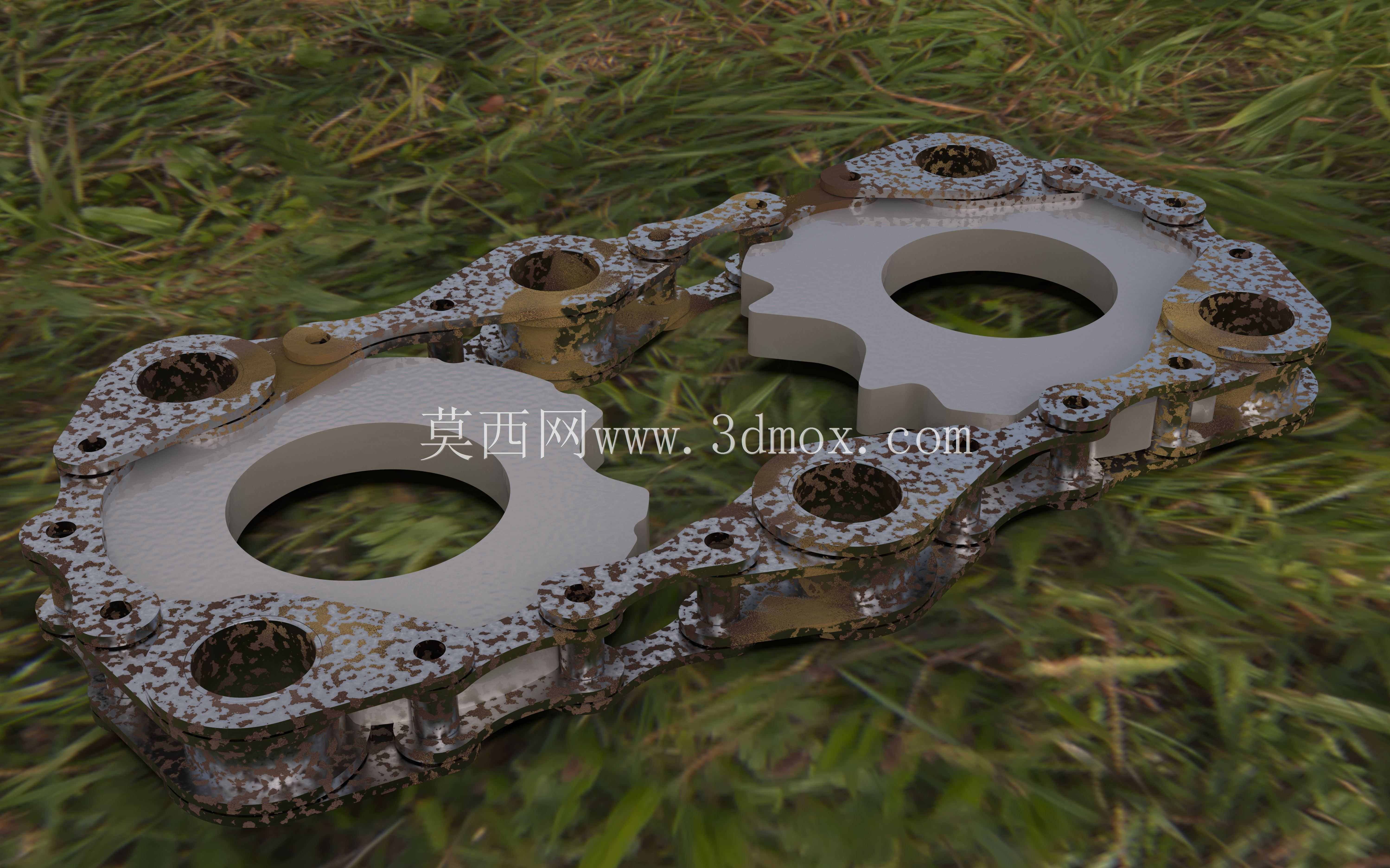

打捆机链条链轮与惰轮传动组件

这套传动组件是方草捆打捆机捡拾喂入机构的核心传动部件，主要承担捡拾器旋转、拨叉往复送料两个动作的动力传递任务，作业时直接暴露在秸秆碎屑、田间浮尘的恶劣工况下，设计阶段优先考虑了耐磨性能与装配容错空间。链轮采用渐开线齿形设计，齿面做了等距修形处理，和配套的喂入链条啮合时能抵消秸秆卡入齿槽带来的啮合间隙波动，避免作业中出现跳齿、卡滞问题，两个链轮的中心距严格匹配打捆机侧壁的安装孔位，安装时不需要额外调整张紧支架的位置，直接穿入固定螺栓即可完成定位。惰轮布置在两个链轮的传动边外侧，轮体采用自润滑衬套内嵌设计，不需要额外加注润滑脂，日常作业季只需要清理轮表面积攒的秸秆碎渣就能维持正常运转，惰轮的安装腰型孔预留了12mm的张紧调节行程，链条磨损伸长后可以直接调整惰轮位置补偿张紧力，不需要拆卸整个传动链路。整个组件的安装边界完全适配现有主流方捆打捆机的侧壁安装空间，链轮的轴向定位台阶高度控制在8mm，和侧壁安装座的凹槽深度完全匹配，装配后不会出现轴向窜动，链轮和链条啮合的侧隙预留了0.3mm的余量，即使焊接机架出现轻微的焊接变形，也不会出现传动卡滞的问题。设计过程中特意将链轮的减重孔做了圆弧过渡处理，避免应力集中导致的链轮齿根断裂，惰轮的外圆做了淬火硬化处理，表面硬度达到HRC45-50，和链条长时间摩擦也不会出现过度磨损，整套传动组件的传动效率能稳定维持在0.94以上，能满足打捆机连续高强度作业的传动需求，作业时能保证捡拾器转速和拨叉送料频率的匹配度，不会因为传动打滑出现草捆密度不均、喂入堵塞的问题。
