矿用分级机长距离桁架式槽体结构

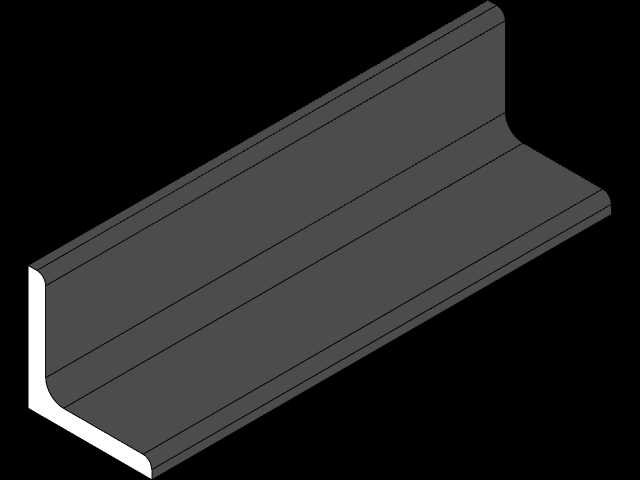

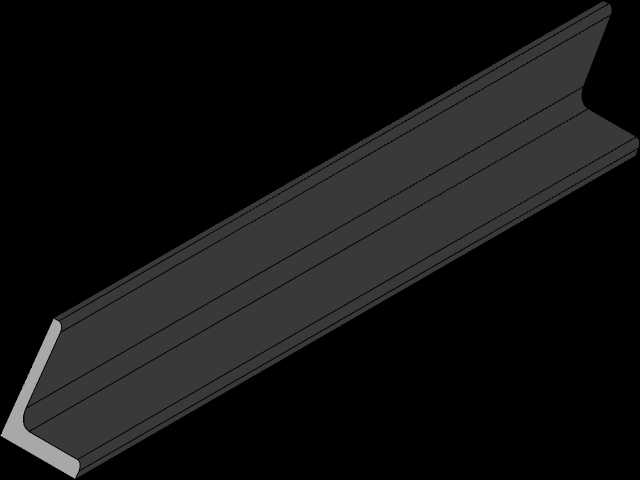

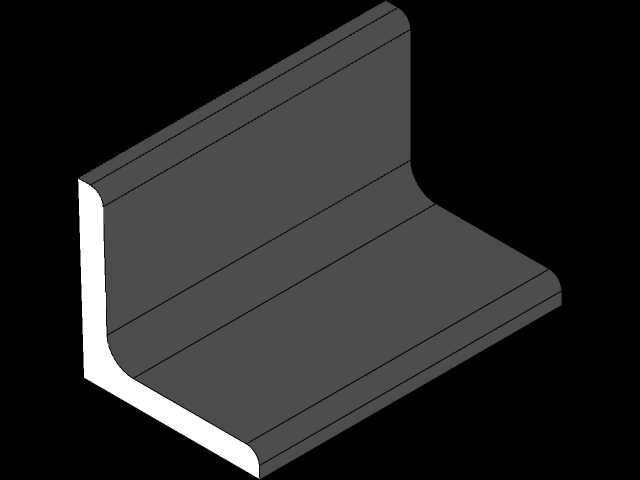

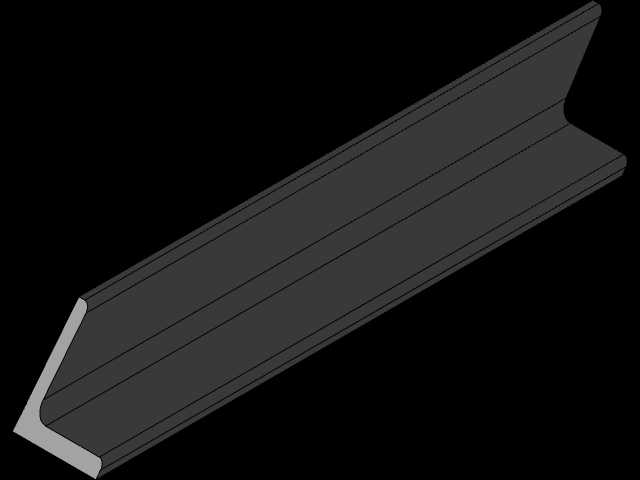

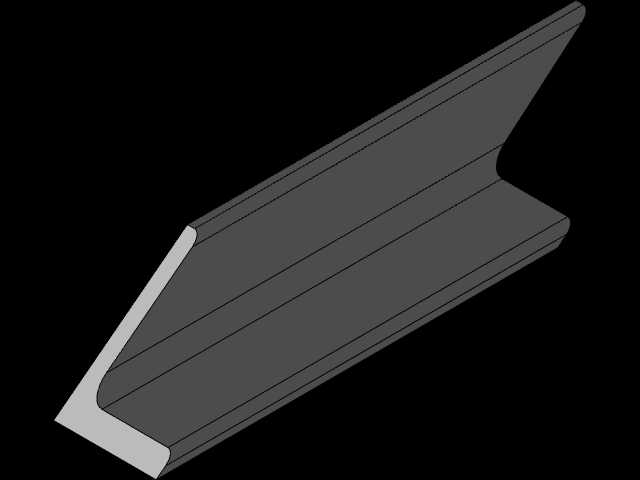

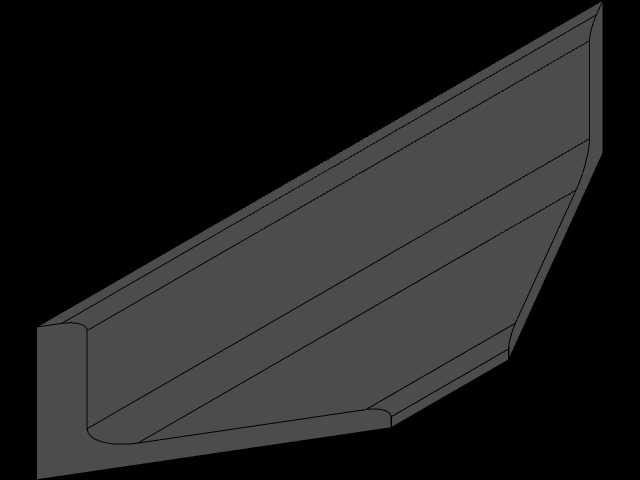

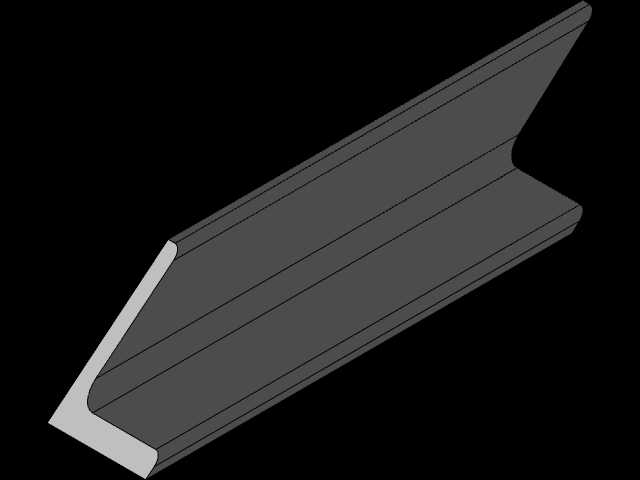

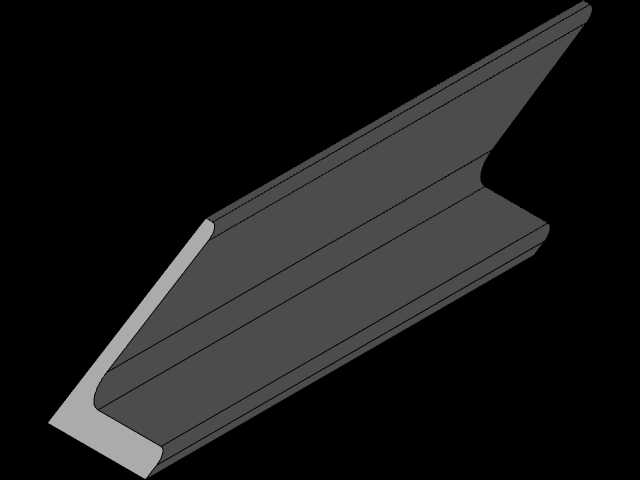

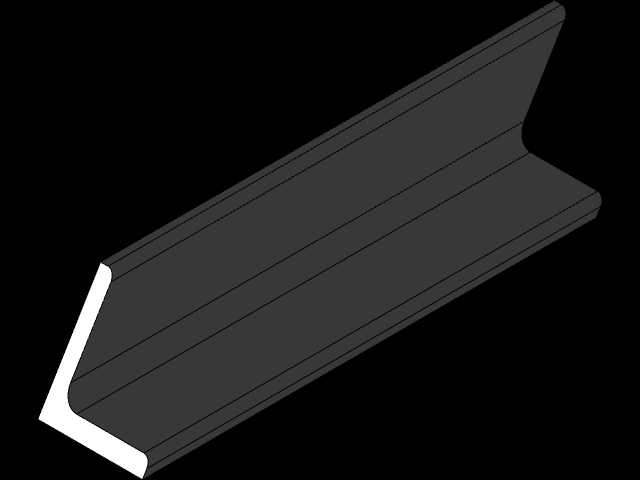

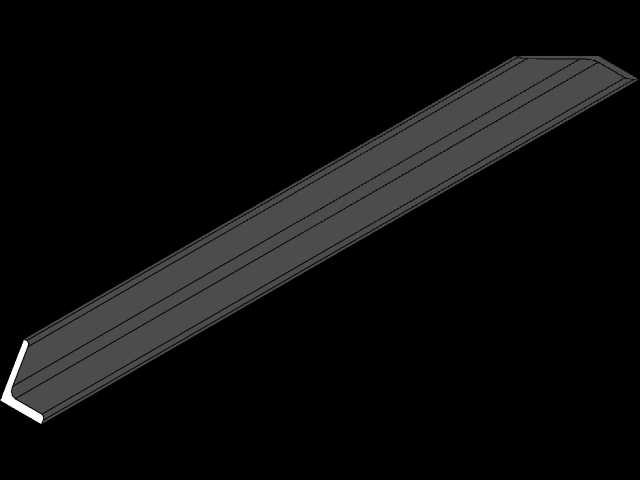

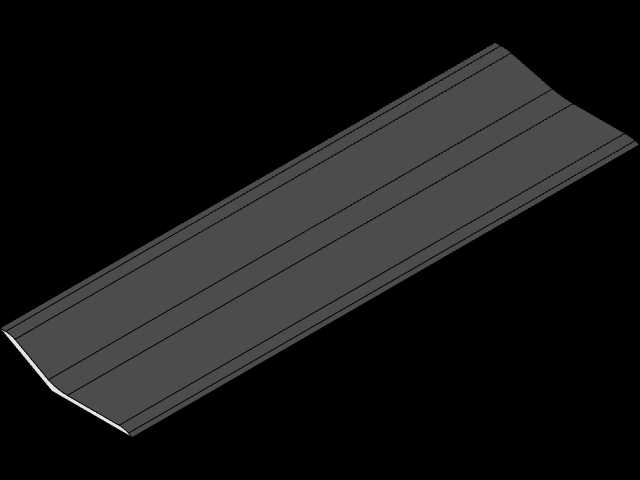

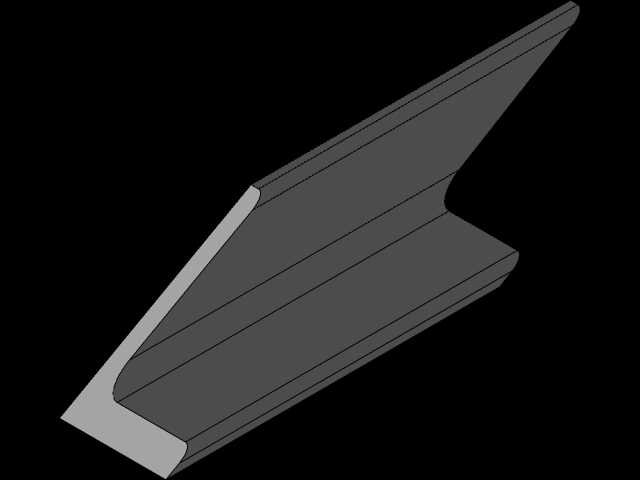

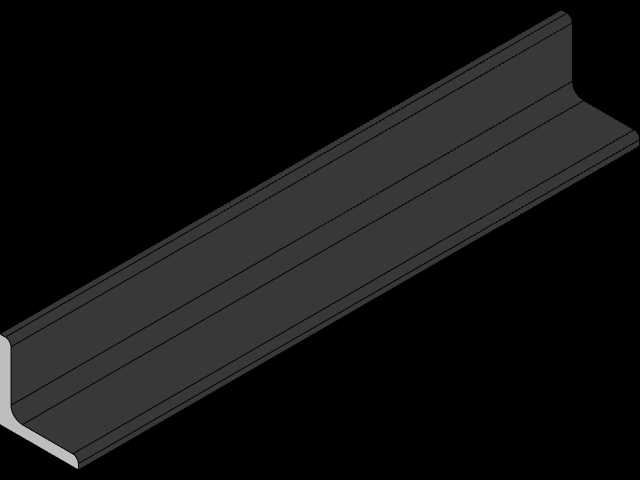

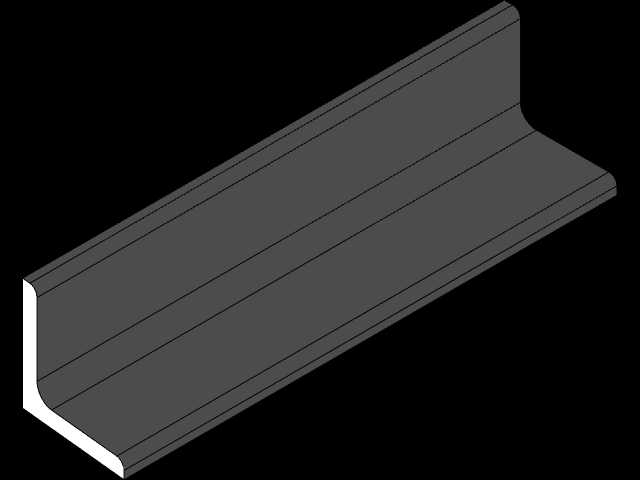

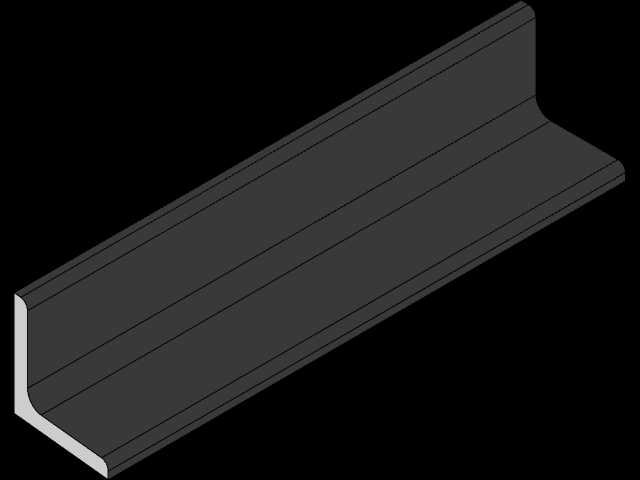

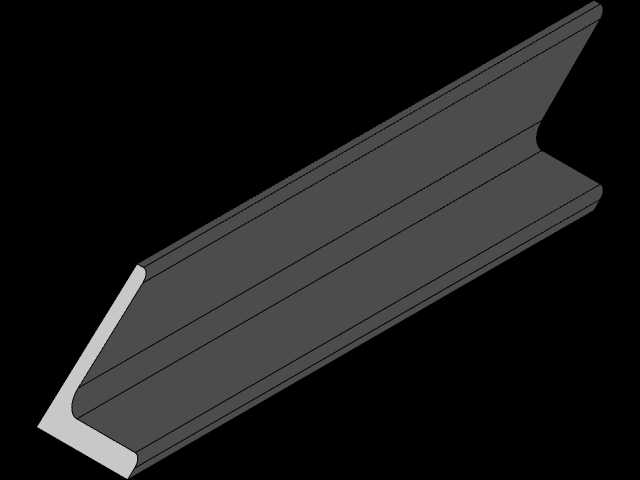

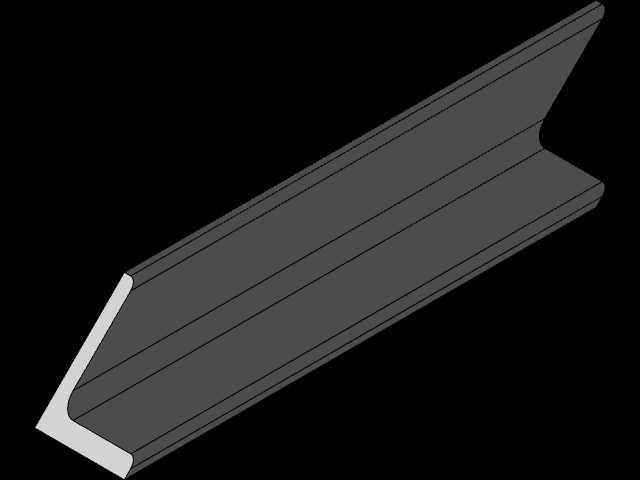

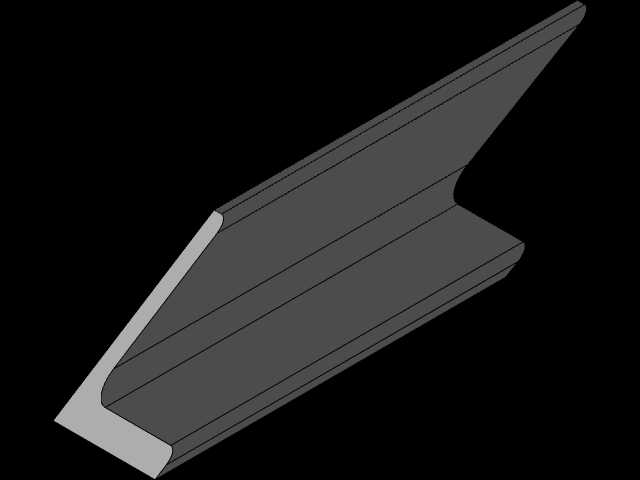

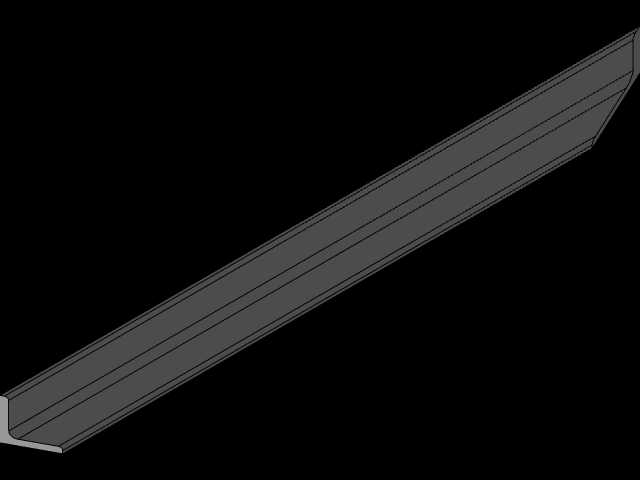

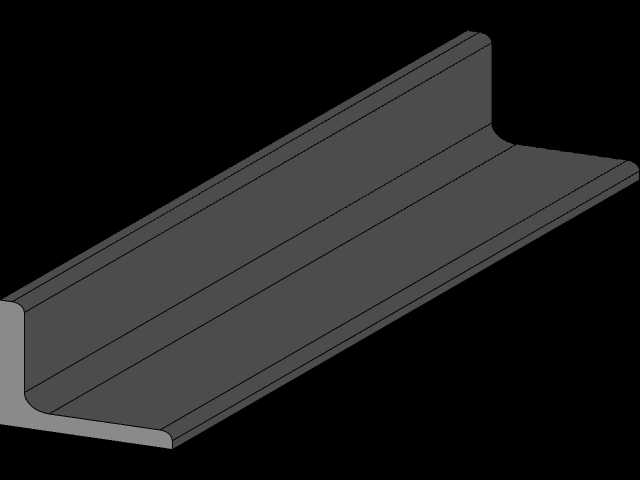

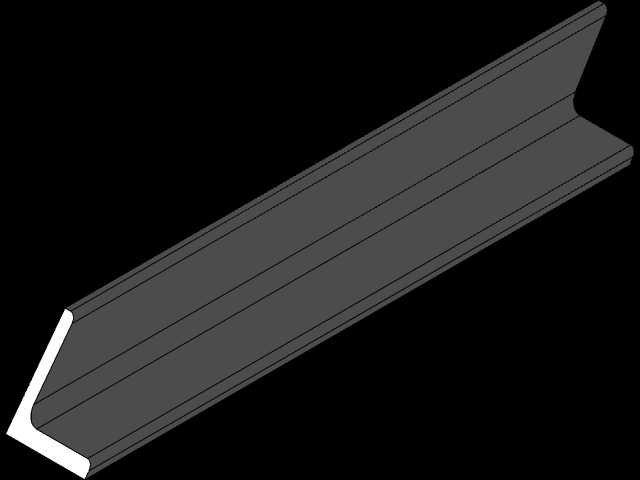

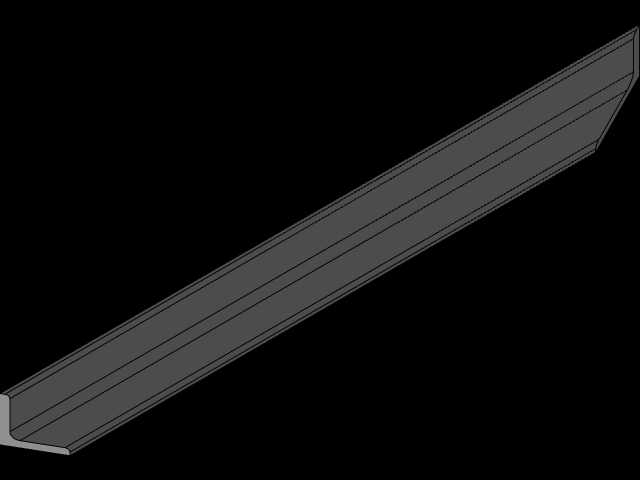

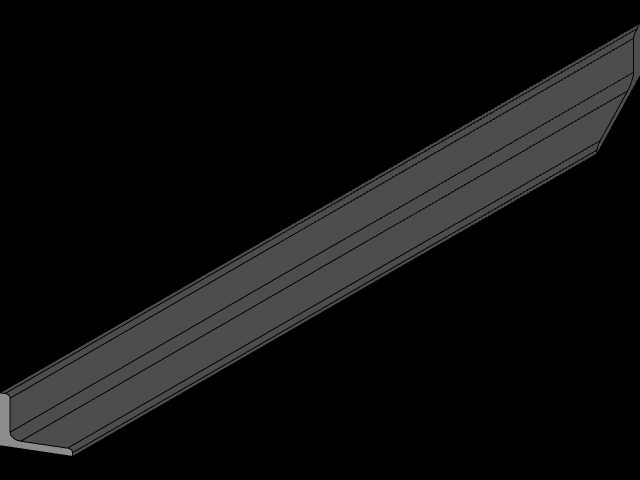

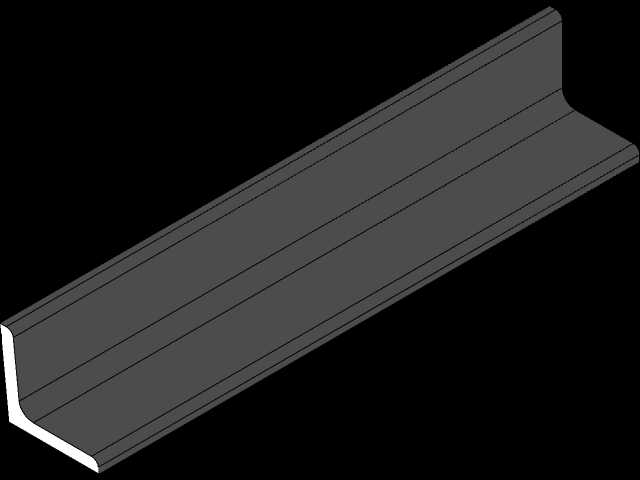

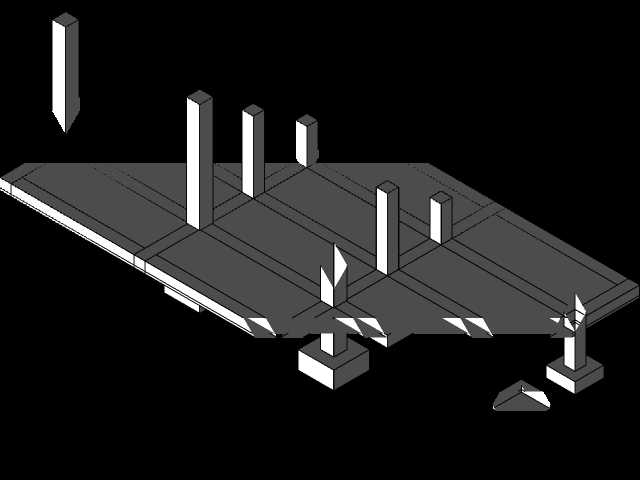

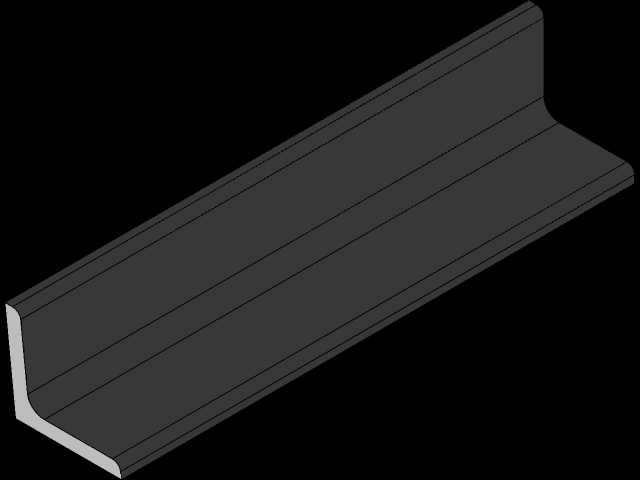

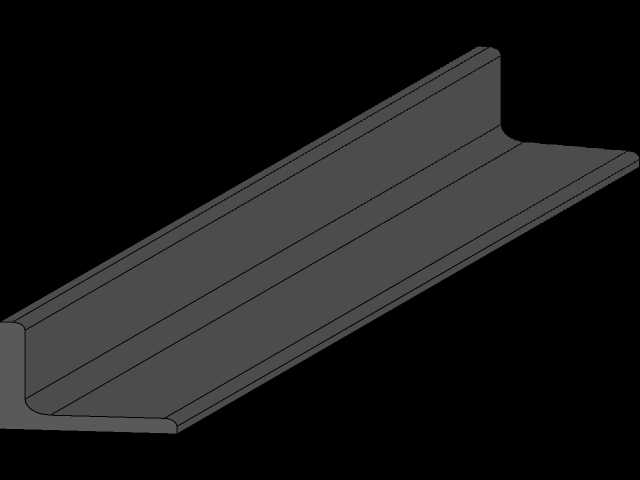

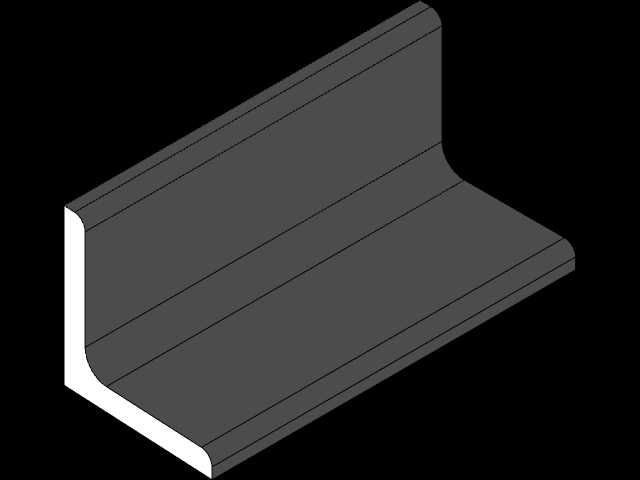

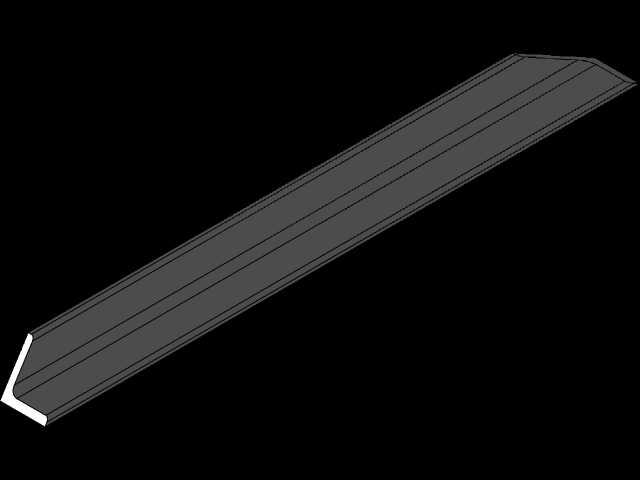

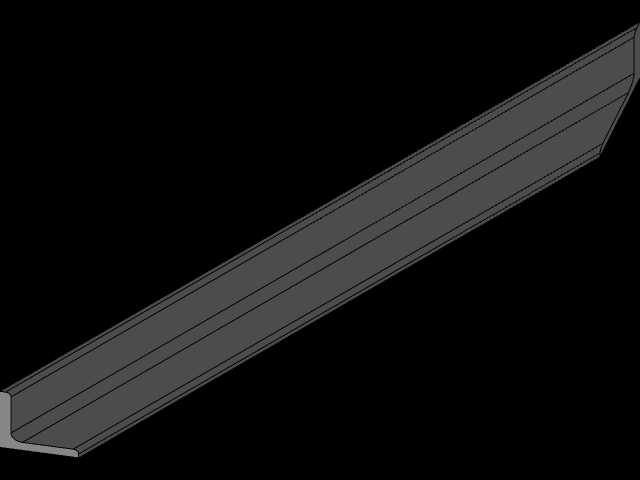

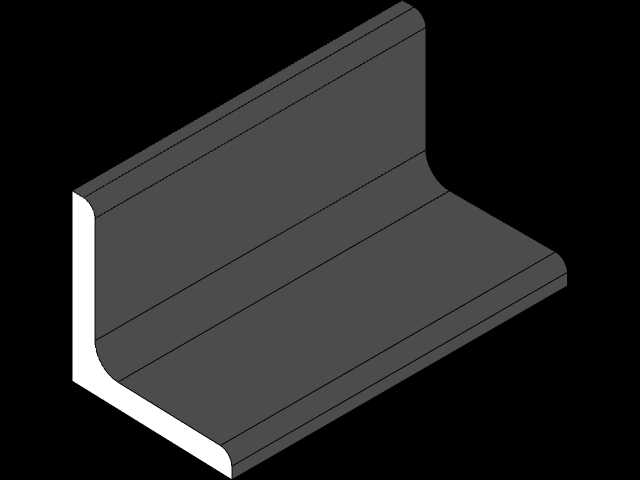

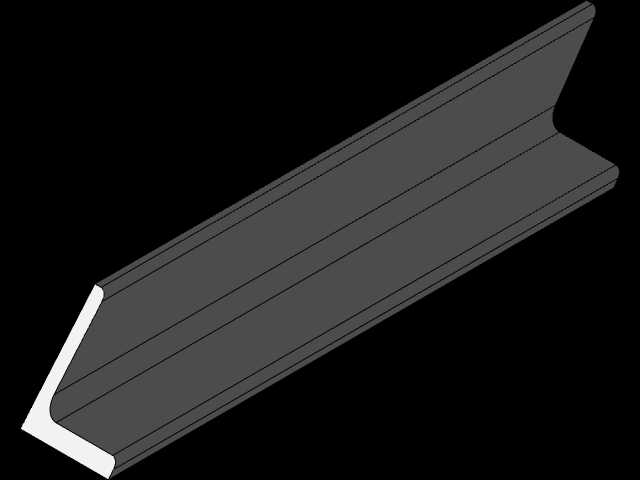

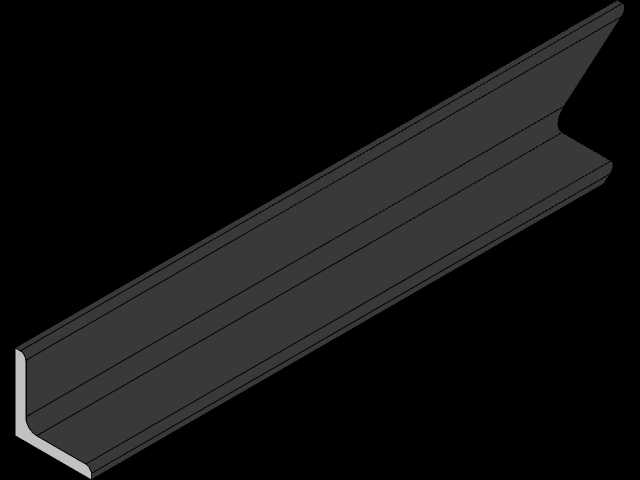

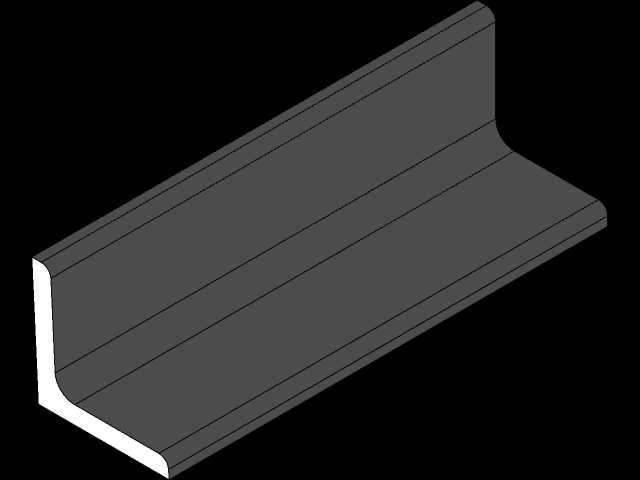

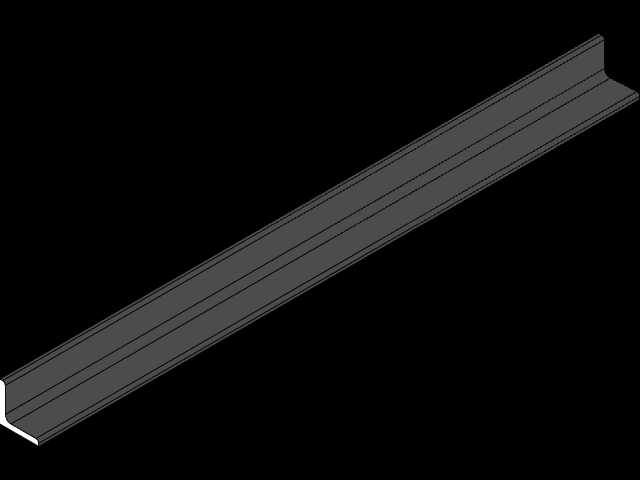

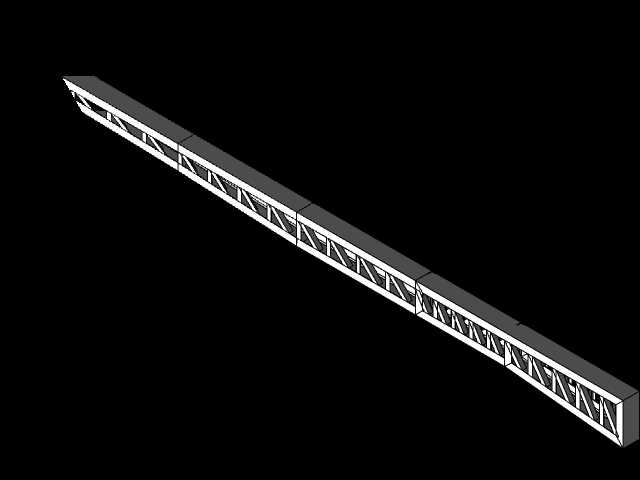

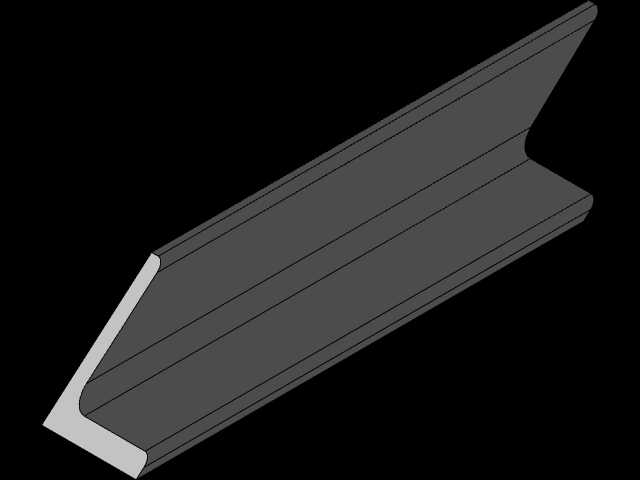

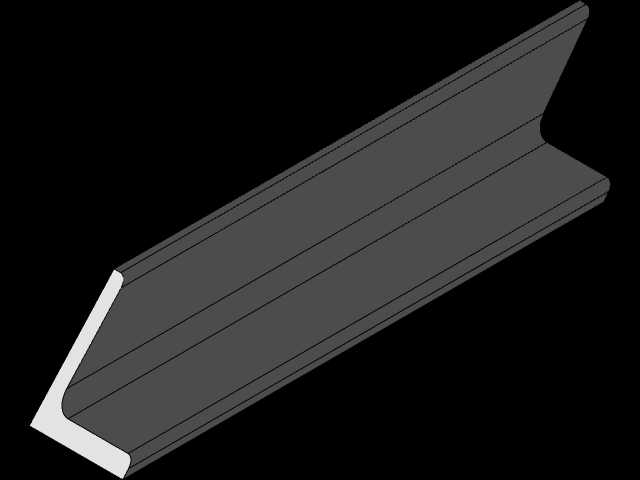

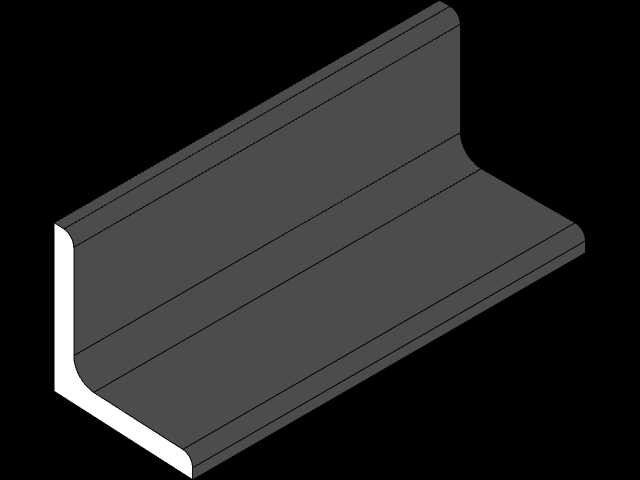

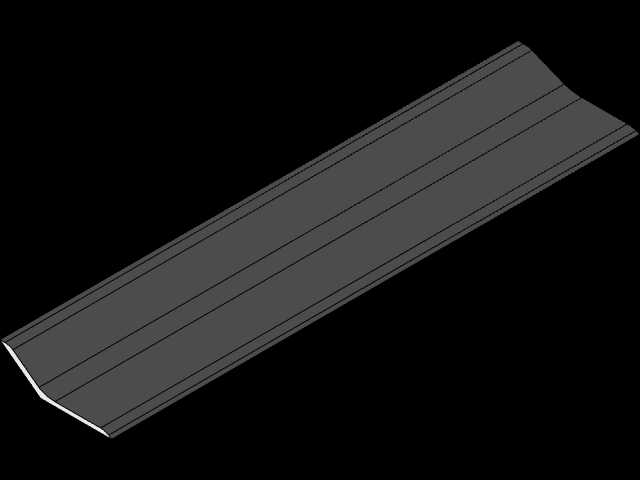

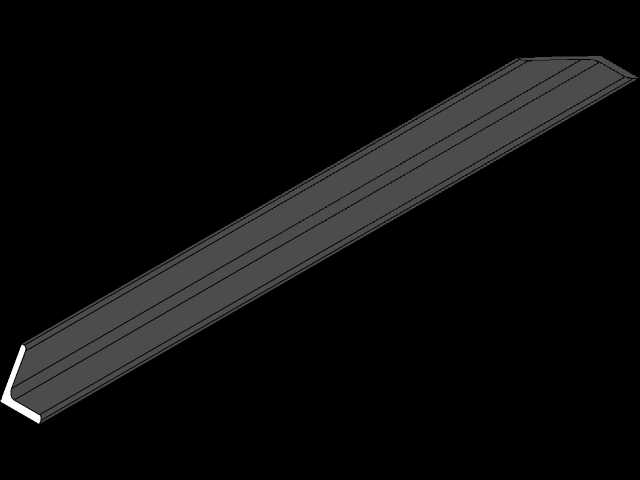

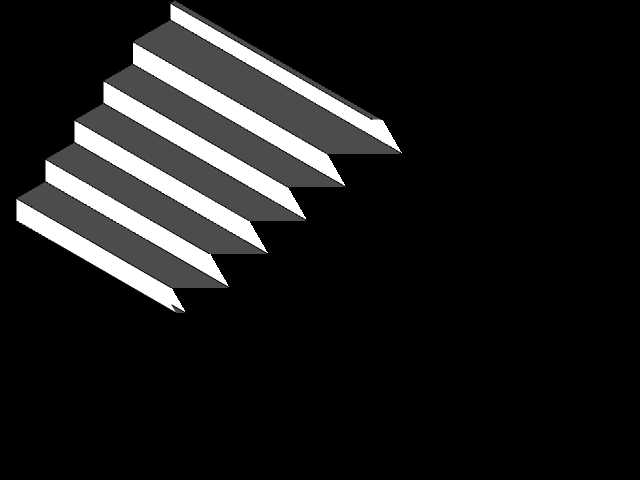

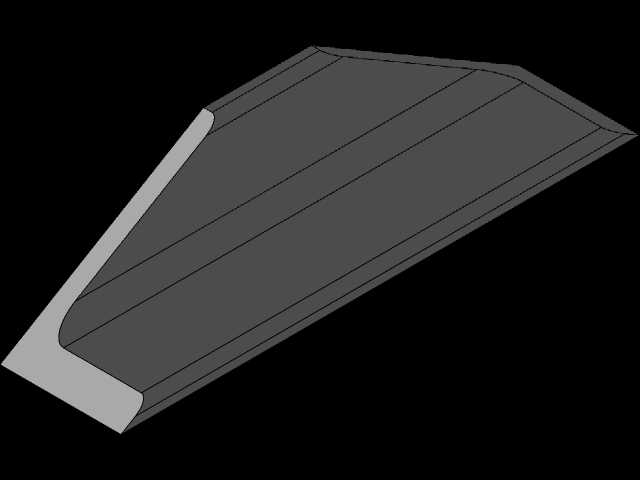

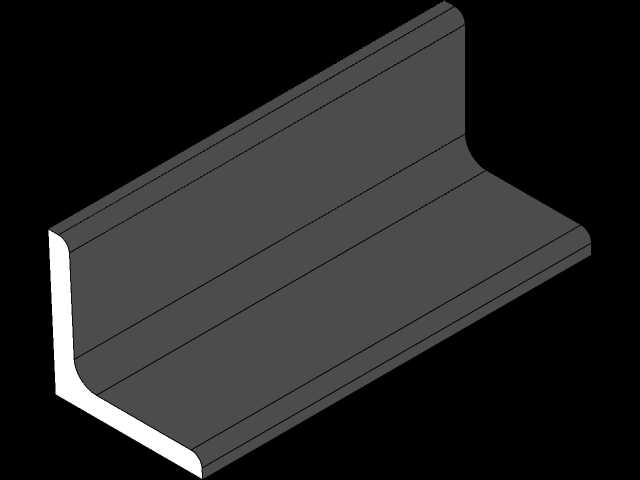

该结构为矿用分级设备的核心承载槽体桁架部件，主要应用于金属矿、非金属矿选矿生产线的物料粒度分级作业环节，配套螺旋分级机构完成矿浆沉降分级、粗砂回流输送的工序，在洗矿、脱泥、粒度预分选作业场景中承担基础承载与流道约束作用。从结构设计逻辑来看，整体采用分段式桁架拼接方案，长条形布置适配选矿厂磨矿工序出料端的安装空间，桁架上下弦采用等截面矩形型材作为主承载梁，腹杆采用交叉斜撑布局，在控制整体自重的前提下保障长跨距下的结构刚度，避免槽体满载矿浆时出现下挠变形，影响螺旋轴的同轴度与运行稳定性。槽体内腔为通长等截面流道，内壁预留螺旋叶片的运行间隙，分段法兰连接面设置密封定位止口，现场安装时可根据厂房布置条件调整拼接段数，适配不同处理量下的槽体长度需求，单段桁架的端面连接孔采用同轴度配作设计，降低现场安装的对位难度，无需额外工装即可完成多段拼接。从安装边界来看，该桁架槽体的底部预留设备基础安装支座，支座位置对应桁架腹杆的受力节点，可将满载工况下的载荷直接传递至混凝土基础，避免槽体局部受力变形；槽体侧面预留溢流堰调节机构的安装位，可根据现场矿浆浓度、物料粒度分布调整溢流高度，适配不同矿石性质下的分级精度要求。结构设计阶段充分考虑矿浆磨损特性，桁架内侧预留耐磨衬板的安装厚度空间，后期维护时可直接更换衬板无需整体更换槽体，降低设备全生命周期的运维成本；桁架上弦预留螺旋轴轴承座的安装基准面，加工时一次装夹完成基准面铣削，保障多段拼接后轴承座的同轴度公差控制在允许范围内，避免螺旋轴运行时出现偏磨、卡滞问题。该结构的受力计算充分考虑矿浆静载荷、螺旋运行动载荷、物料冲击载荷的复合作用，斜撑角度经过优化，在相同型材用量下获得更高的抗弯截面模量，相比传统钢板焊接槽体，自重降低约三成，同时减少焊接变形带来的后期校正工作量，适合规模化选矿生产线的设备配套使用。
