单缸摩托车发动机电子控制单元结构

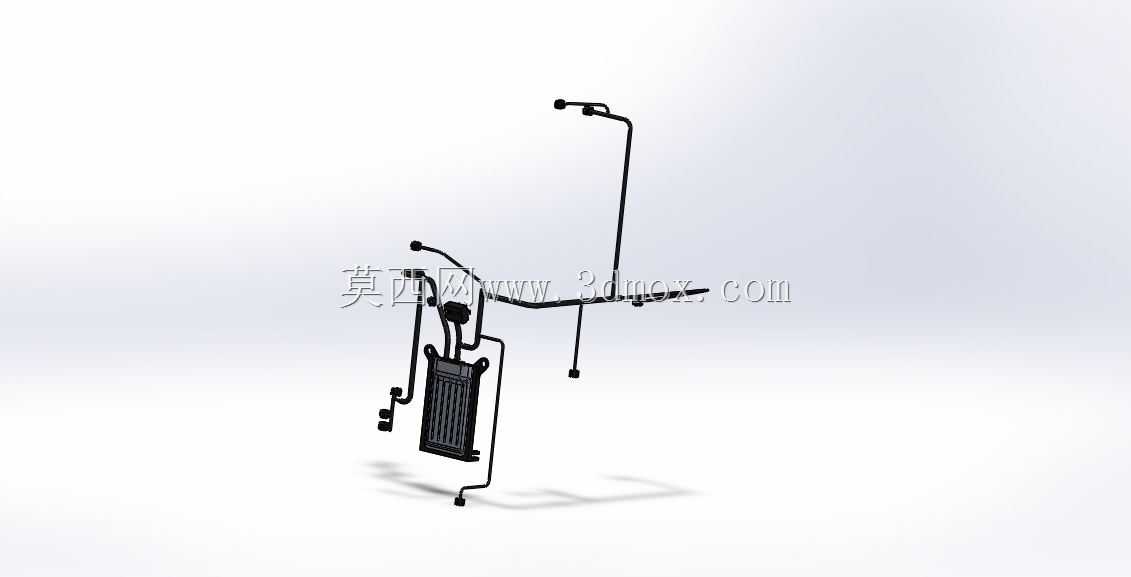

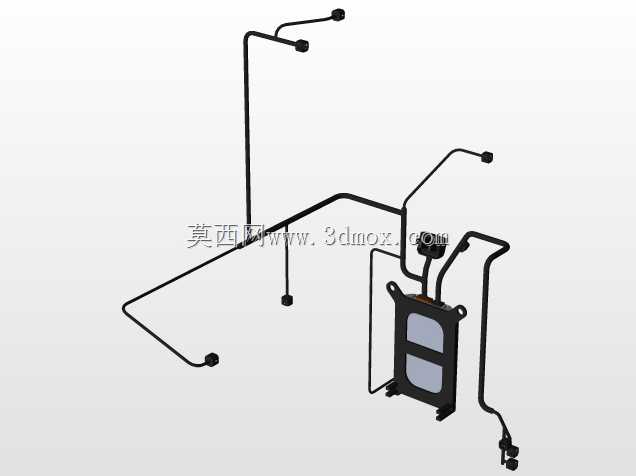

这款单缸动力配套的电控单元，主要适配小排量摩托车、通用小型单缸动力设备的电控系统，作为动力系统的核心控制部件，承担着进气喷油量匹配、点火正时校准、运行工况实时调整的核心作用，日常使用中可对接曲轴位置传感器、节气门位置传感器、缸温传感器、氧传感器等多类信号采集部件，根据实时采集的工况数据调整输出参数，保障单缸动力在不同负载、不同环境温度下都能维持稳定的燃烧效率，降低不必要的燃油损耗，同时满足排放相关的控制要求。

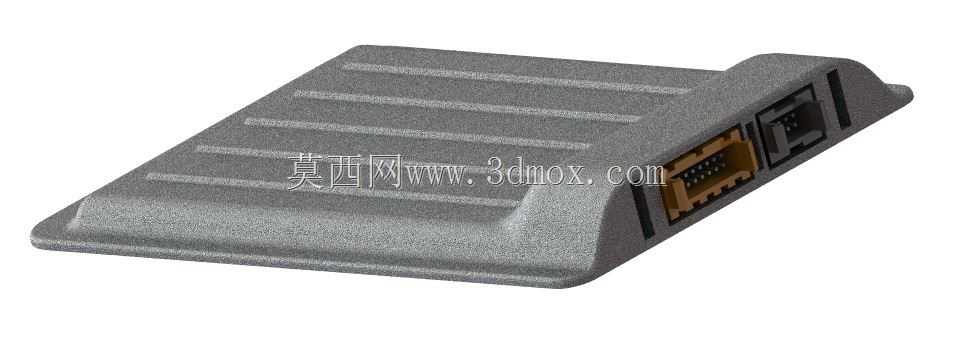

从结构设计层面来看，外壳采用带平行散热筋的压铸壳体结构，上表面均匀分布的凸起筋条既可以提升壳体整体的结构刚性，避免车辆行驶过程中持续振动带来的壳体变形、内部电路板焊点松脱问题，也能增大壳体与空气的接触面积，在车辆行进过程中借助迎面气流带走内部功率元件工作产生的热量，无需额外加装散热风扇即可满足持续工作的散热需求。壳体边缘做了圆弧过渡处理，没有尖锐的直角结构，既可以降低生产过程中的压铸脱模难度，也能避免安装、检修过程中锐角划伤操作人员。

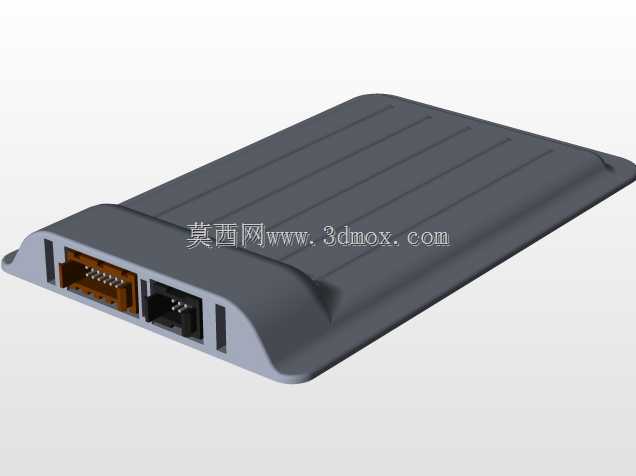

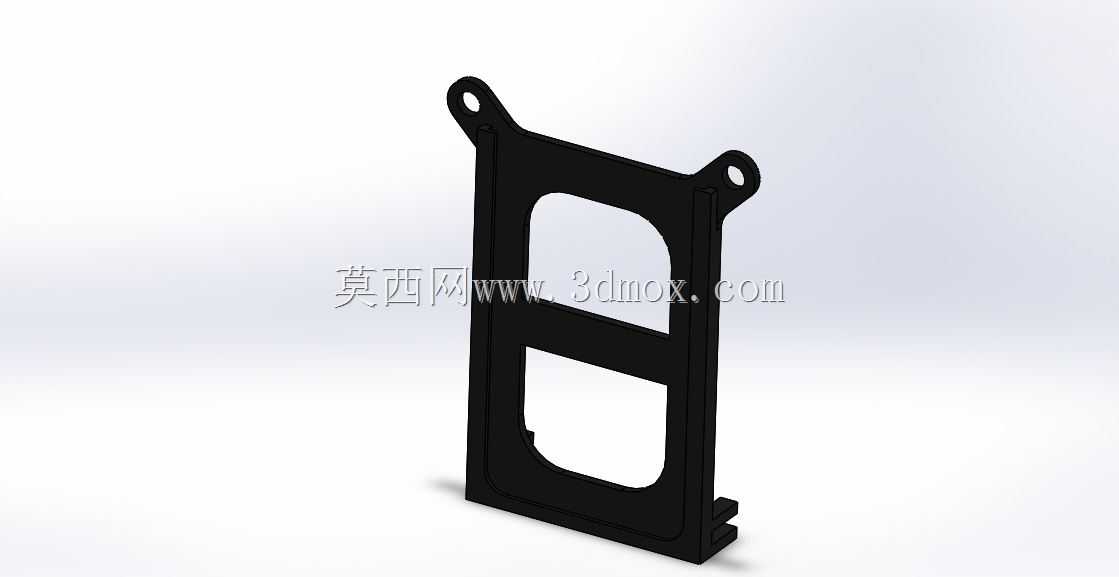

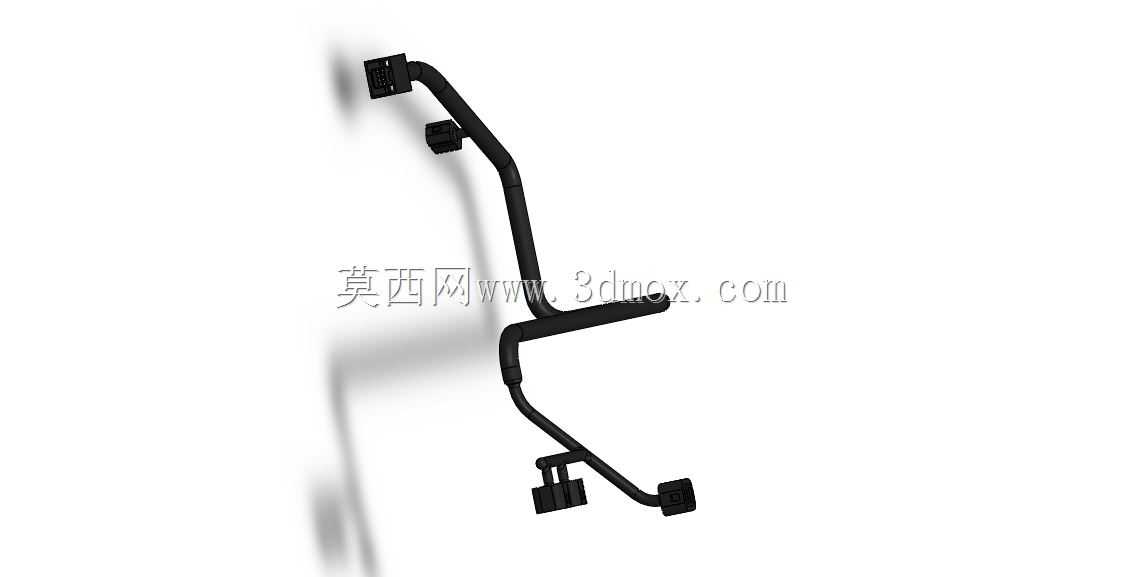

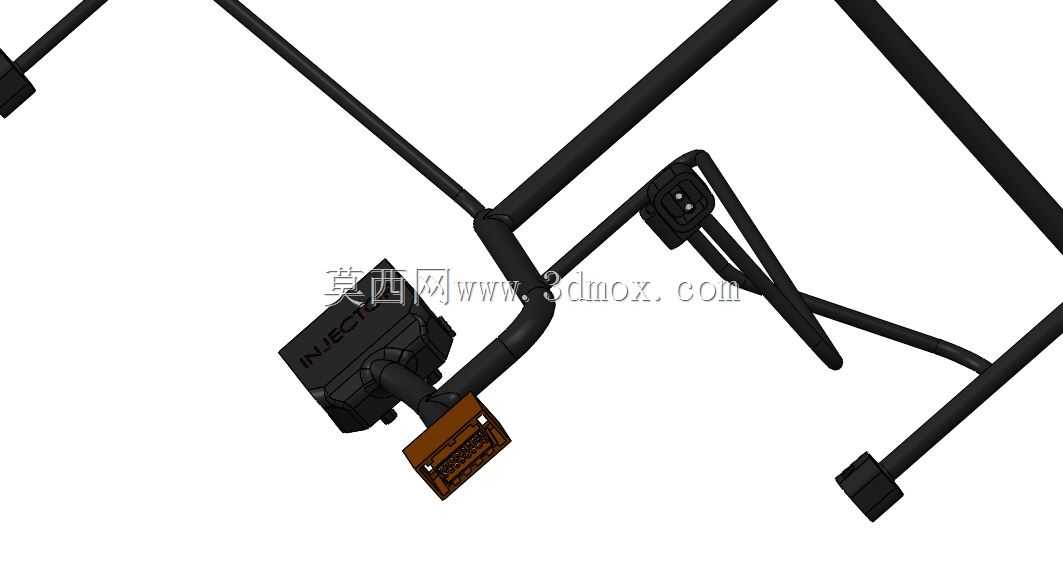

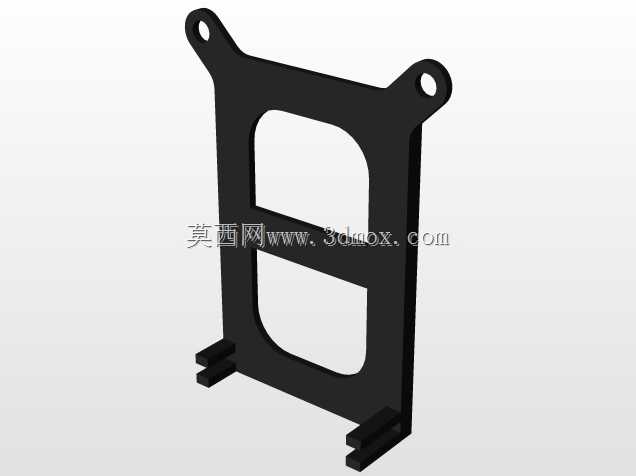

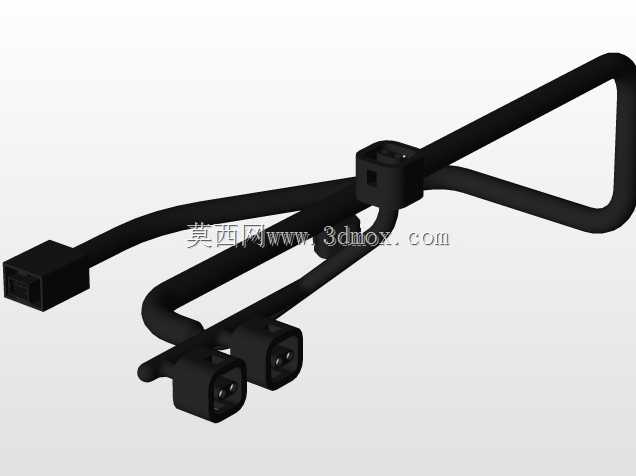

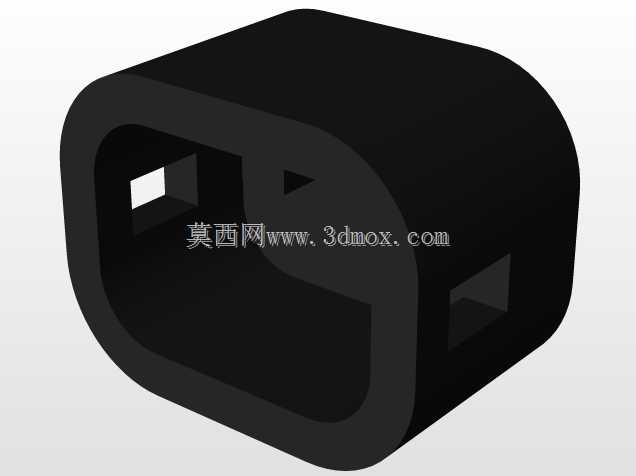

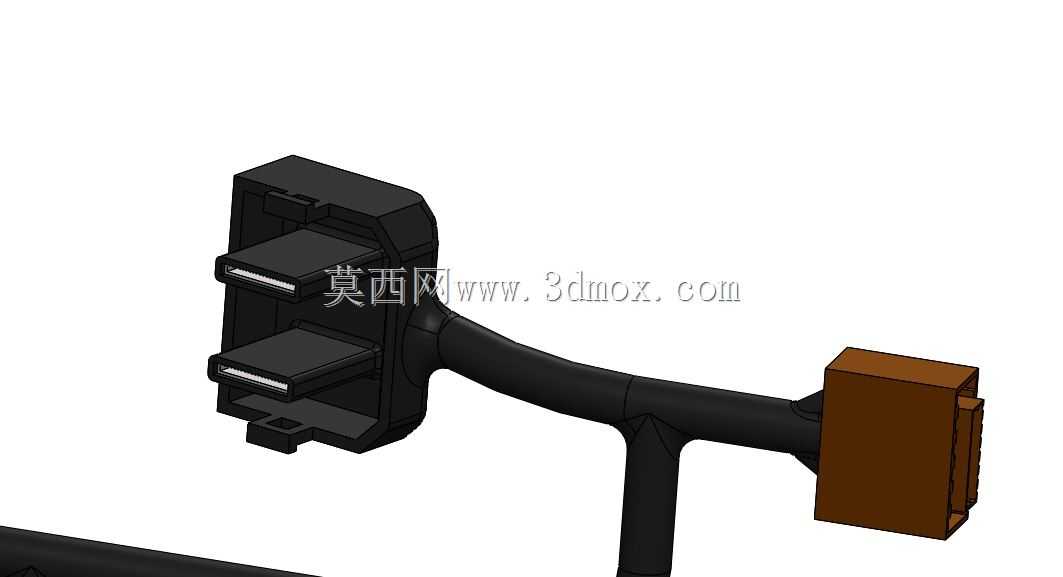

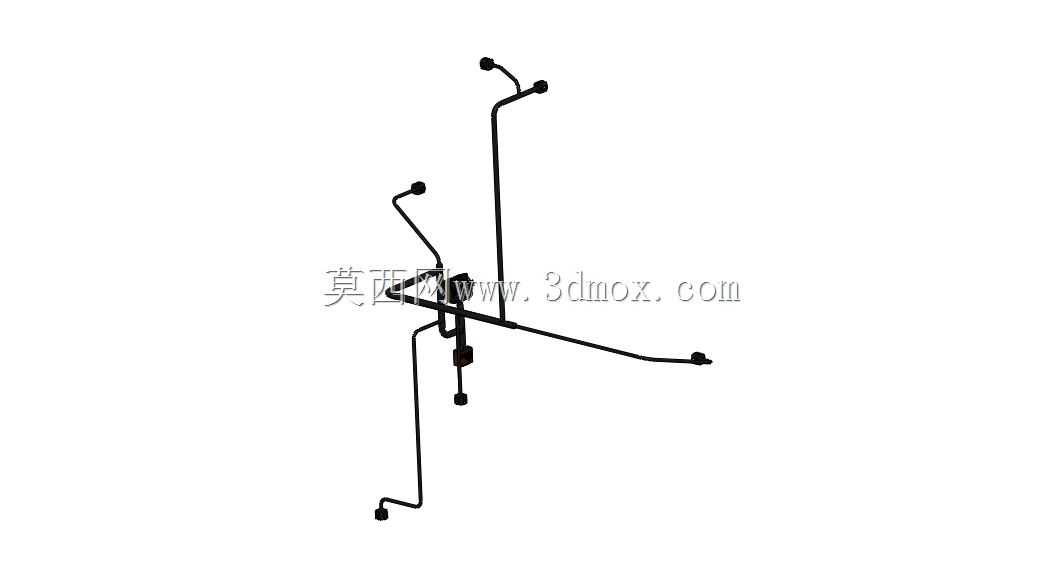

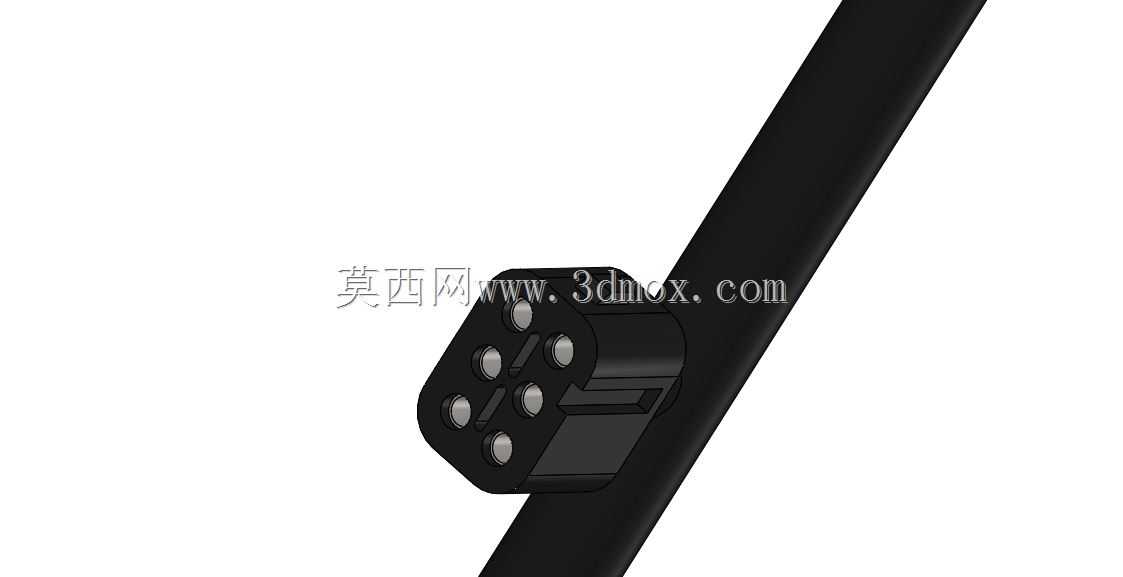

接口部分采用两类不同规格的接插件布局，分别对应信号输入输出与功率驱动回路，接插件周边做了凸起的防水挡边，配合接插件本身的密封胶圈，可以满足两轮车户外使用的防泼溅要求，避免雨天行驶、洗车过程中水汽渗入接插件造成的接触不良、信号短路问题。安装边界上，壳体整体为扁平化楔形结构，厚度控制在较薄的区间，可直接固定在单缸发动机周边的车架安装位上，不需要占用过大的布置空间，适配多数小排量跨骑、踏板摩托车的车架预留安装位置，安装孔位的间距符合通用单缸动力电控单元的配套尺寸，可直接替换同规格的传统电控部件，不需要额外修改车架安装结构。

设计过程中充分考虑了单缸动力的振动特性，内部电路板与壳体之间设置有缓冲减震垫，可过滤发动机运转过程中传递过来的高频振动，避免电路板上的贴片元件出现虚接脱落问题，壳体表面采用磨砂质感的表面处理工艺，既可以提升壳体的耐腐蚀性，长期暴露在户外环境下也不容易出现表层锈蚀、掉漆的问题，接插件的引脚做了镀金处理，降低长期使用后的接触电阻，避免氧化带来的信号传输不稳定问题。在实际配套场景中，这类电控单元除了应用在民用摩托车上，也可适配小型通用单缸汽油机、沙滩车、小型园林动力设备的电控改造，通过调整内置的控制参数，即可匹配不同排量、不同压缩比的单缸动力需求，不需要重新开模制作壳体，可大幅缩短配套开发的周期。
