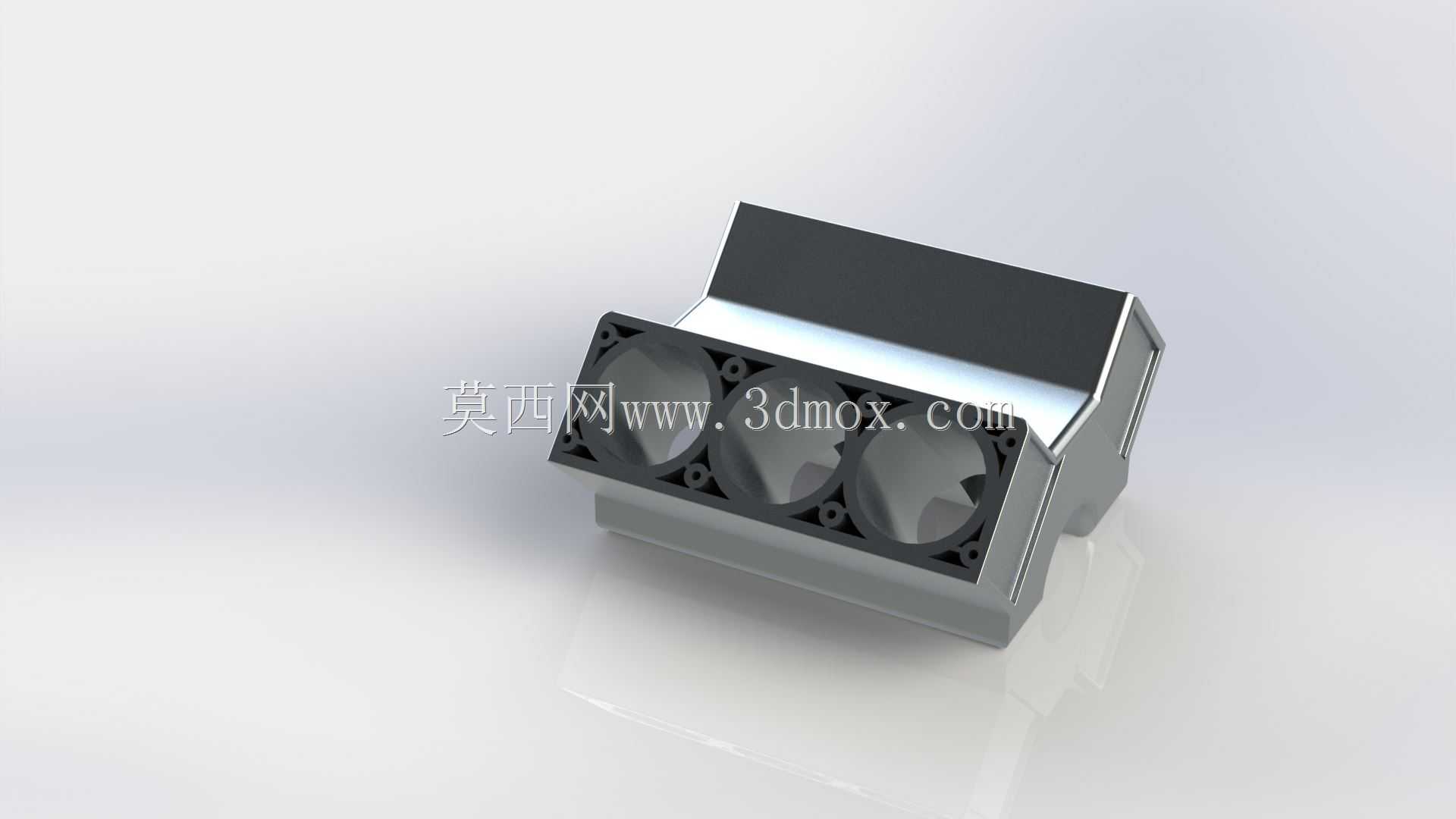

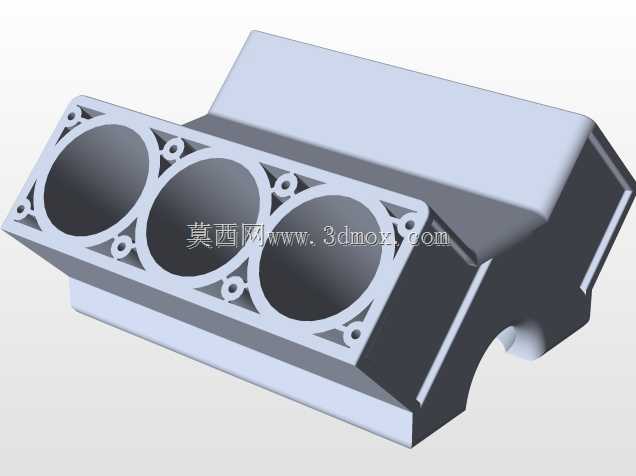

直列三缸内燃机缸体结构三维设计

作为内燃机的核心承载基体，这款三缸结构缸体的设计需要兼顾多工况下的强度、散热与装配兼容性，在小排量乘用车、通用小型动力机组、非道路移动机械的动力单元中都有广泛的适配场景。从实际使用场景出发，这类缸体需要承载活塞往复运动的交变冲击、曲轴运转的动载荷，同时整合冷却水道、润滑油道的布局，还要为配气机构、附件传动系统提供精准的安装定位基准。

设计过程中首先要确定缸心距的核心参数，过小的缸心距会压缩水道壁厚，长期高负荷运转下容易出现缸筒变形、冷却液渗漏的问题，过大的缸心距则会额外增加整机长度，挤占机舱布置空间，这款缸体的缸心距取值兼顾了1.0-1.5L排量区间的缸径需求，缸筒周边预留了均匀的水套夹层，保证各缸冷却一致性，避免出现单缸过热导致的拉缸故障。缸体上平面的平整度公差、缸筒圆柱度公差都按照量产内燃机的精度要求做了结构预留，缸体下平面与曲轴箱的结合面设计了加强筋结构，抵消曲轴运转带来的箱体振动，降低动力单元的整体NVH表现。

从安装边界来看，缸体前端预留了正时传动机构、水泵、机油泵的安装位，后端匹配飞轮壳与传动系统的连接接口，两侧分别设计了发动机悬置的安装凸台，进排气侧的附件安装面预留了足够的螺栓连接深度，保证发电机、起动机等附件的安装刚性。润滑油道采用了深孔钻削的工艺适配结构，主油道沿缸体长度方向布置，分油道直接通向各主轴承座与凸轮轴轴承位，减少油路压力损失，冷却水道采用了分流式设计，冷却液从缸体一侧进入后分别环绕各缸筒，在上平面汇集后流向缸盖，保证燃烧室周边的散热均匀性。

结构设计上针对三缸机的一阶力矩不平衡问题，在缸体下部预留了平衡轴的安装腔室，平衡轴轴承座与缸体做了一体化设计，相比分体式轴承座结构能获得更好的同轴度精度，减少平衡轴高速运转的异响。缸体壁厚采用了变厚度设计，受力集中的主轴承座、螺栓凸台位置做了局部加厚，非受力区域适当减薄，在保证整体刚性的前提下控制铸件重量，符合动力单元轻量化的设计趋势。各螺栓连接凸台都做了圆角过渡处理，避免铸件应力集中导致的开裂问题，水道内部的清砂孔位置设计了标准的堵盖安装位，满足铸件生产的工艺可行性。
