螺旋式进给螺杆结构设计

这类螺旋进给结构在散料输送、定量给料场景中应用极广，从粮食加工产线的原粮推送，到化工粉体的定量投料，再到小型注塑设备的颗粒料输送，都能见到这类构件的身影，核心作用是依靠旋转的螺旋叶片带动物料沿轴向移动，实现连续、稳定的物料输送与进给控制，相比带式输送、斗式提升的结构，它在封闭腔体内作业时能更好控制物料洒落与粉尘外溢，适合小空间内的短距离精准送料。

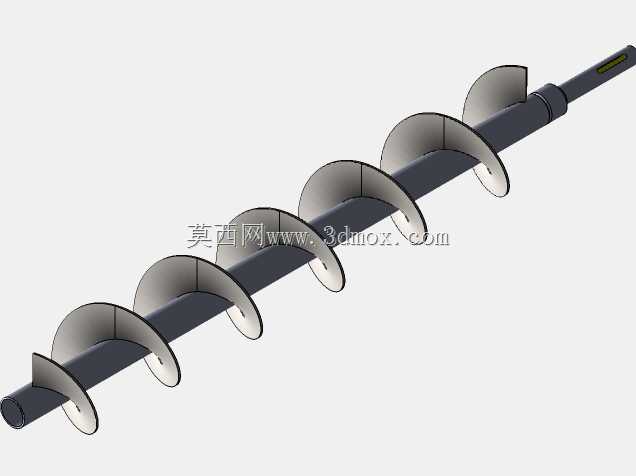

本次设计的进给螺杆重新梳理了螺旋叶片的螺距排布逻辑，没有采用全程等螺距的常规设计，而是根据进料端、输送段、出料端的物料受力差异调整参数：进料段螺距略大，能快速承接料斗落下的散料，避免进料口积料架桥；中间输送段采用等径等螺距设计，保证物料输送过程中填充率稳定，不会因为螺距变化出现物料挤压结团或者输送断流的问题；靠近出料端的末段螺距小幅收窄，能对推送的物料形成轻微的压实效果，保证出料量的均匀性，适配后端需要定量投料的工序需求。

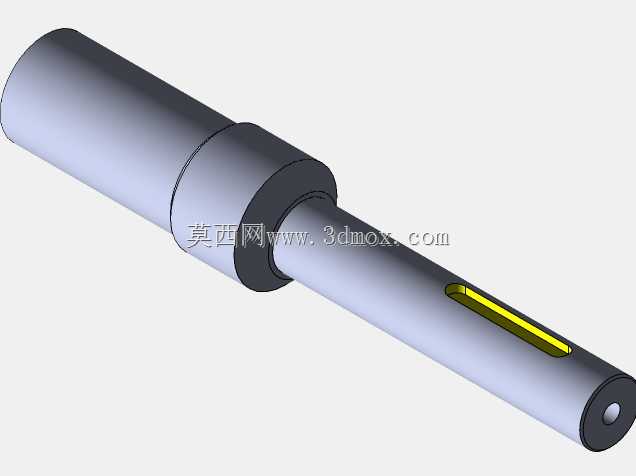

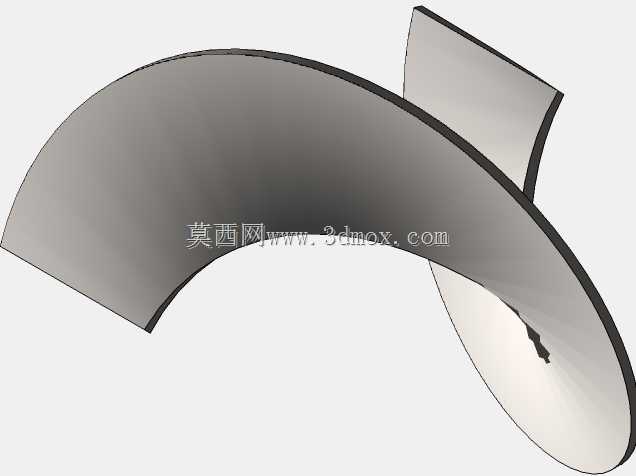

结构上芯轴采用阶梯轴设计，两端预留的安装轴径做了公差适配，一端是光轴段用来穿装支撑轴承，匹配常规深沟球轴承的安装尺寸，另一端做了扁位结构，用来和驱动端的联轴器或者链轮配合，避免传动过程中出现打滑空转的问题。螺旋叶片和芯轴的连接采用连续满焊的工艺逻辑，建模时特意做了焊缝的工艺让位，避免实际加工时叶片和芯轴之间出现虚焊缝隙，防止细粉料卡入缝隙造成螺杆卡滞。叶片的边缘做了小半径的圆角处理，一方面减少叶片和输送腔内壁的刮擦风险，另一方面也能降低叶片边缘的磨损速度，延长构件的使用寿命。

安装边界上，整根螺杆的同轴度公差控制在合理范围，两端支撑位的同轴度偏差不超过0.05mm，避免高速旋转时出现径向跳动，和输送腔体的内壁预留1.5-2mm的均匀间隙，既不会因为间隙过大造成物料残留，也不会因为间隙过小出现运转剐蹭。叶片的螺旋升角经过反复验算，匹配常见散料的安息角参数，保证物料在输送过程中不会随螺杆一同空转，而是沿着轴向稳定前移，针对不同物料的输送需求，也可以通过调整转速来匹配进给量，转速范围适配常用减速电机的输出区间，不需要额外增加复杂的变速结构就能实现进给量的调节。
