立式齿轮传动木料切削加工设备结构

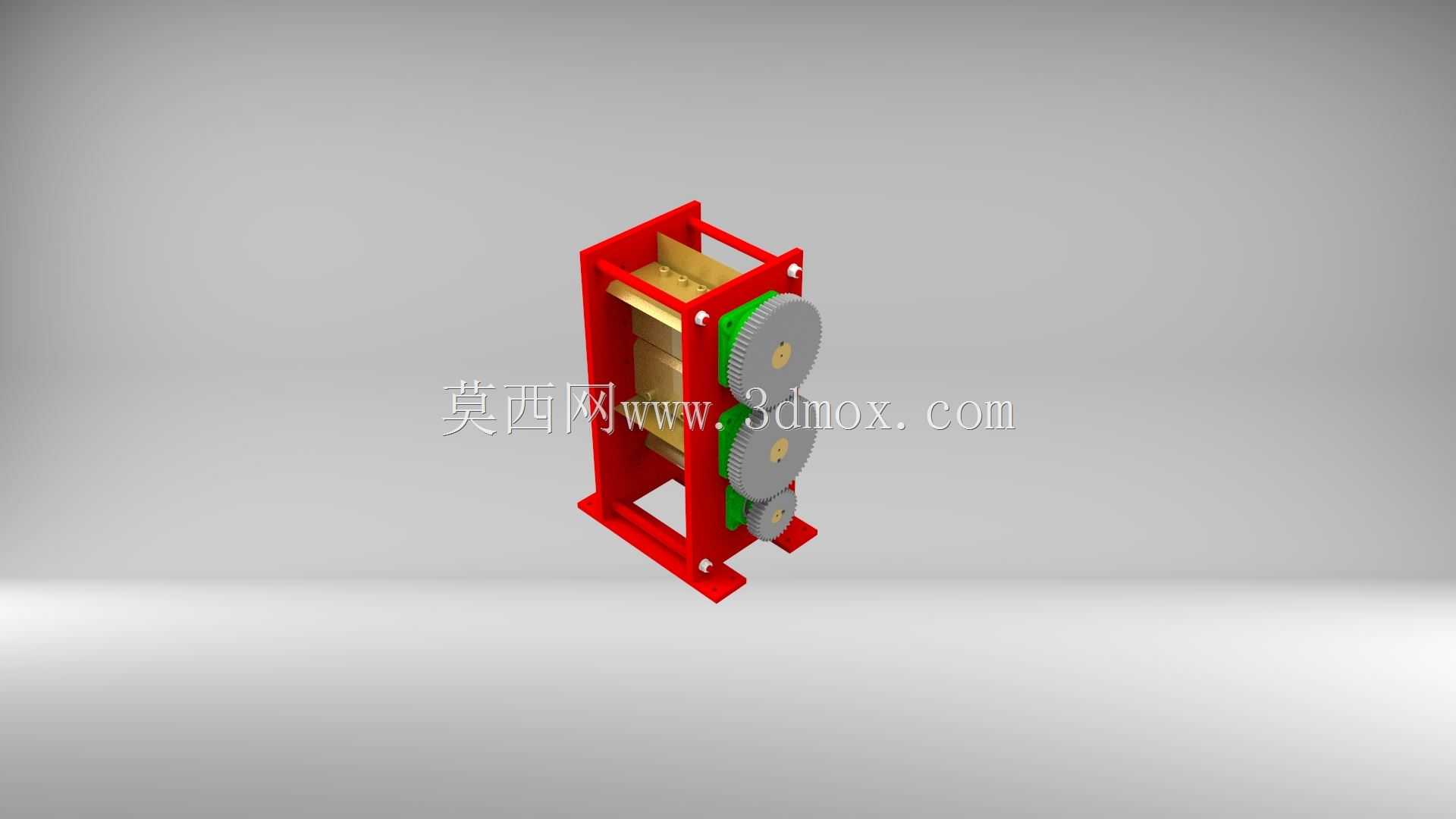

这款立式结构的木料切削设备，主要面向小型木料加工场景，可完成细木条、薄木片的连续切削作业，常见于小型木器加工厂、木艺工坊的边角料处理与规格料制备环节，也可配套集成到小型木工件生产线的初加工工位，完成原木段进料后的表层切削与定厚加工工序。设备整体采用立式框架式安装结构，红色焊接机架作为核心承载基体，底部预留四个螺栓安装孔位，可直接固定在车间钢制工作台或者混凝土安装基座上，安装时需保证机架垂直度偏差不超过0.2mm/m，避免传动齿轮啮合出现偏载磨损。传动系统采用三级圆柱齿轮减速结构，从下到上齿轮直径逐级放大，动力输入端可配套小型调速电机，通过齿轮啮合传递扭矩至切削辊组件，齿轮外侧预留润滑脂加注空间，日常维护时可直接在机架外侧完成润滑作业，无需拆解整体框架。切削工作区设置在机架中部的框架空腔内，上下布置的压料辊配合切削刀具，可将送入的木料沿进给方向连续推送并完成切削，进料口与出料口分别设置在机架前后侧的对应空腔位置，可配套小型进料导槽实现木料的顺畅送入，避免加工过程中木料偏移卡滞。设计过程中优先考虑了结构紧凑性，整体横向占用空间较小，适合车间内狭小工位的布置需求，机架采用型钢焊接后整体去应力处理，可承受切削过程中的交变冲击载荷，避免长期运行出现机架变形。齿轮组件采用平行轴布置方式，轴端通过轴承座固定在机架侧板上，侧板与机架主体采用螺栓连接，后期更换齿轮或者维护轴承时可直接拆卸侧板，无需整体拆解设备，降低了现场维护的工作量。切削辊的安装位置预留了调节间隙，可根据待加工木料的厚度与切削深度需求，调整压料辊与切削辊的中心距，适配3-20mm厚度范围内的木料切削作业，调整时通过侧板上的腰型安装孔完成位置锁定，调整完成后需手动盘车检查齿轮啮合间隙，确保传动顺畅无卡滞后再启动设备。设备的动力输入轴端伸出机架下侧，可根据现场动力配置选择联轴器直连或者皮带轮传动的连接方式，适配不同转速的动力源，满足不同切削效率的作业需求。
