管道MIG焊接专用工装设备结构

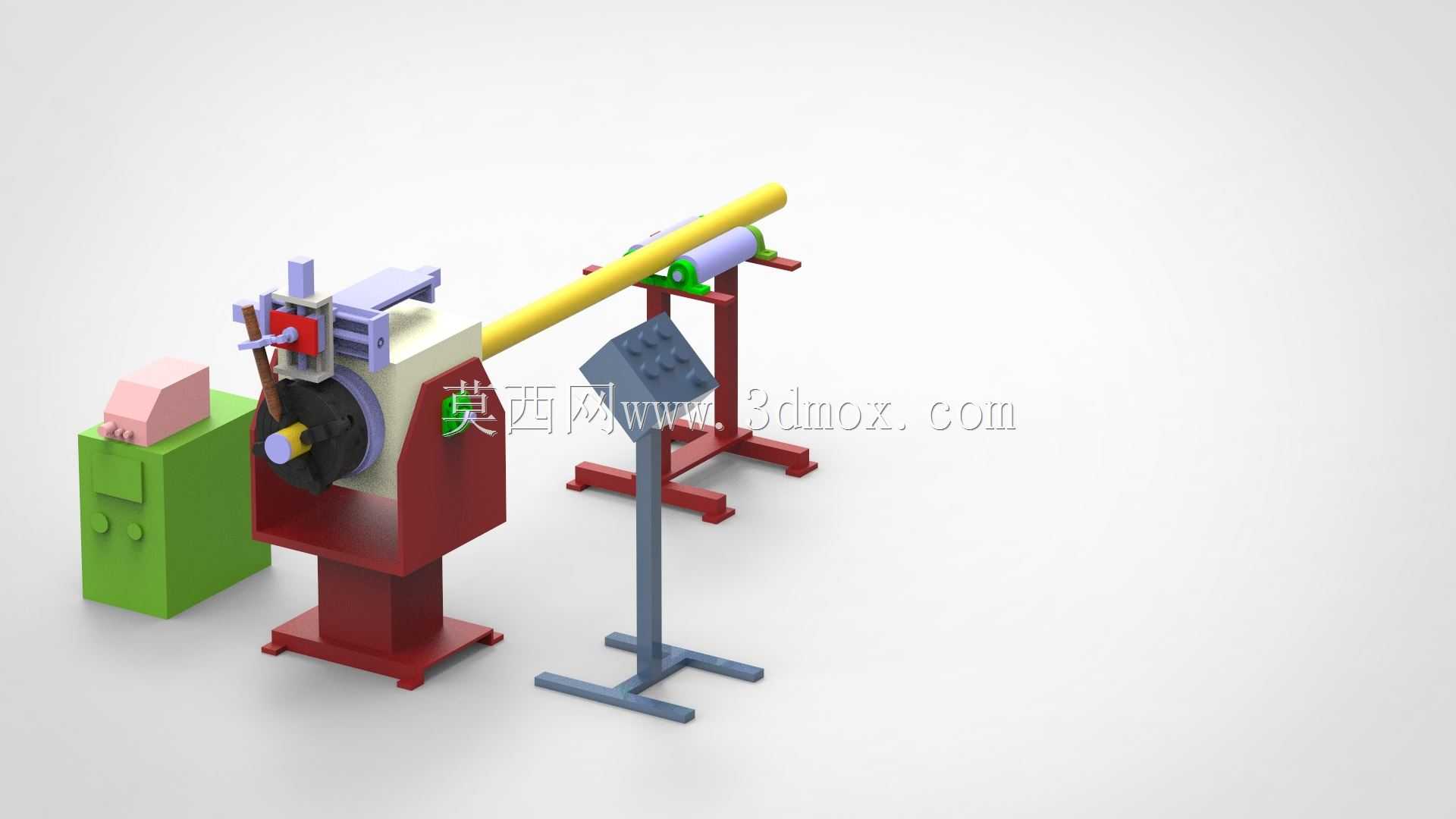

在油气输送管道预制、车间管件批量加工、钢结构圆管构件生产场景中，常规手工焊接长直管道环缝时，常出现焊道成型不均、管材转动同轴度偏差大、焊工操作劳动强度高的问题，这套管道焊接专用设备正是针对这类长直圆管环缝焊接需求开发的专用作业装置。整套设备采用分体式布局设计，核心焊接主机采用立式箱型支撑底座，底座上方集成回转驱动机构与焊枪调节模组，焊枪安装位预留多维度调节余量，可适配不同管径的焊枪对位需求，侧边配套的控制盒集成回转转速调节、焊接启停控制功能，操作人员可站在设备侧方完成参数微调，无需频繁往返焊机与工件工位。工件支撑部分采用独立可调式托架结构，托架上配备带V型支撑面的托辊，托辊高度可根据待焊管道的外径进行上下调整，保证不同规格管材穿入主机卡盘后，整体轴线与主机回转中心保持同轴，避免长管悬臂转动时出现甩动、偏心磨损卡盘的问题。从安装边界来看，整套设备主机底座占地尺寸适配常规车间预制工位的布局要求，侧边托架可根据待焊管道的长度灵活增减数量、调整摆放间距，单段6米以内的常规工程用管道，仅需配置2组辅助托架即可满足转动支撑需求，无需额外搭建大型工件支撑平台。设计过程中优先考虑了现场作业的实用性，主机的回转卡盘采用快调式夹持结构，可快速完成不同管径管材的装夹定位，焊枪调节模组设置了手动微调滑台，焊接前可精准对齐焊道位置，焊接过程中主机带动管材匀速回转，焊枪保持固定位置即可完成整圈环缝的连续焊接，有效避免手工焊接时断弧、接头缺陷多的问题。设备旁预留了焊机安装位，可适配常规MIG焊机的安装对接，控制回路与焊机启停信号联动，管材回转与焊接起弧同步触发，减少操作人员的手动操作步骤。针对车间内多规格管材切换的需求，辅助托架的托辊采用非金属耐磨材质，既可以支撑金属管材转动，又不会划伤管道外表面的防腐预处理层，托架底部采用十字形支撑脚，放置在平整水泥地面上即可获得足够的支撑稳定性，无需打膨胀螺栓固定，方便车间内根据生产需求灵活调整设备摆放位置。整套结构的受力路径经过优化，主机底座承担焊接过程中的主要切削反力与回转扭矩，辅助托架仅承担管材的重力支撑，各部件之间无复杂的联动传动结构，日常维护仅需定期给回转轴承、托辊转轴加注润滑脂即可，适合中小规模管件加工车间的长期连续作业使用。
