CSRTC离心式干燥设备结构设计

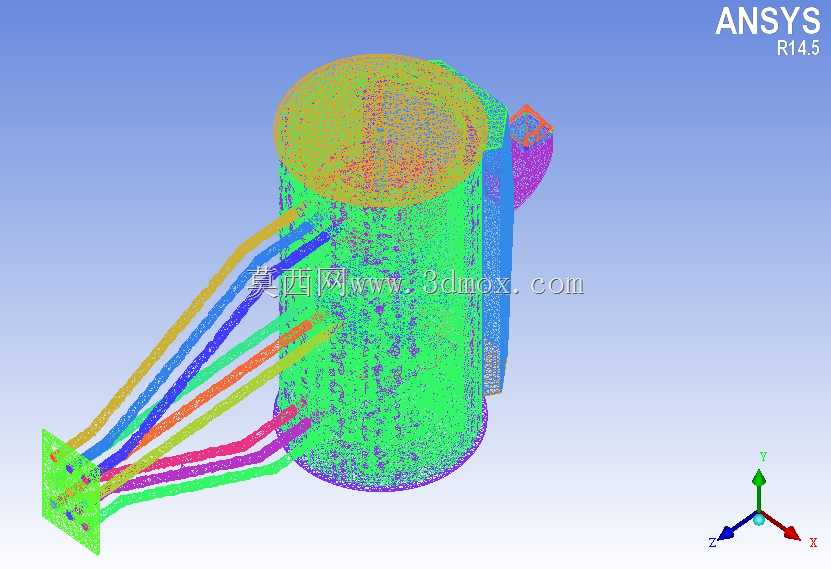

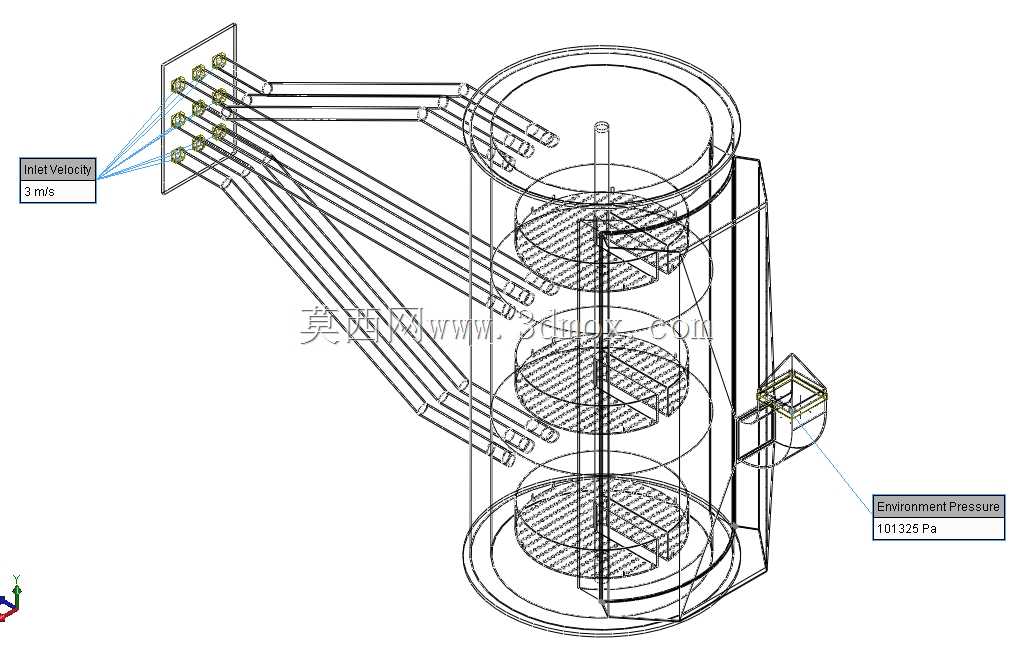

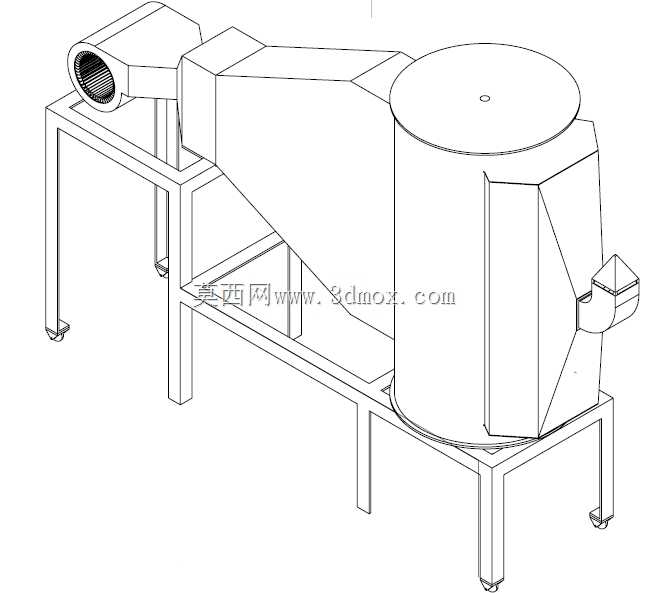

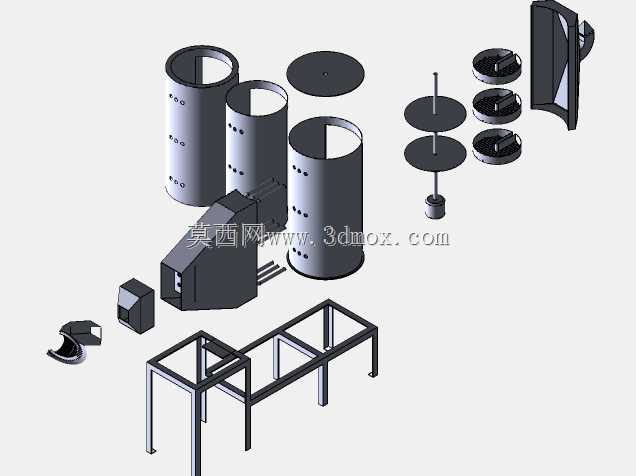

这款干燥设备的三维结构设计，首先围绕散状湿物料的连续干燥作业场景展开，常见于粮食加工、化工粉体处理、建材原料预处理等生产环节，核心作用是通过热风与物料的充分接触，脱除物料表面附着的游离水分，满足后续仓储、加工工序的含水率要求。从结构布局来看，设备采用卧式进风段与立式干燥筒体组合的构型，进风段采用渐扩式流道设计，能让进入筒体的热风流速均匀分布，避免局部风速过高造成物料裹挟飞散，或是风速过低导致热交换效率不足的问题。立式筒体作为核心干燥腔，顶部设置密封端盖，预留了观察与检修的开口位置，筒体下部采用锥段过渡衔接出料结构，能让干燥完成的物料依靠自重顺畅滑落至出料口，减少腔体内的物料残留堆积。设备配套的型钢焊接机架，充分考虑了现场安装的边界条件，机架支腿底部预留了脚轮安装位，既可以满足生产线灵活转场的移动需求，也可以替换为固定地脚实现长期定点安装，机架的横梁排布完全匹配筒体、进风段的承重分布，在支腿与横梁的衔接位置做了三角加强筋设计，避免设备运行过程中因风机振动产生结构共振，降低长期运行的焊缝疲劳风险。进风端的法兰接口采用标准圆形法兰设计，可直接对接热风管路或是配套的送风风机，接口处的密封槽结构预留了密封件安装位置，能有效减少热风泄漏造成的热量损耗。筒体侧面设置的检修门结构，采用快开式压扣锁紧，日常生产中无需完全拆解设备即可完成腔体内壁的粘料清理与易损件更换。托盘组件设置在筒体内部的承托结构上，可根据待干燥物料的粒径大小更换不同网孔规格的托盘，既可以承托大颗粒物料避免漏料，也能保证热风穿过料层的阻力处于合理区间。贯穿设备的主轴结构做了同轴度公差匹配设计，两端的轴承安装位预留了密封件安装空间，避免粉尘进入轴承座造成磨损卡滞。整体结构的外形尺寸充分考虑了常规车间的通道宽度与厂房层高限制，设备最大宽度控制在常规车间设备通道的通行范围内，顶部端盖的吊装位置也做了对应标识，方便现场安装时的吊装作业。流道设计上特意做了圆滑过渡处理，没有直角死角，能减少物料在流道内的挂壁残留，降低不同批次物料交叉污染的概率，同时也能减少风阻，降低配套风机的运行能耗。
