双60度扭转环形薄壁金属连接件

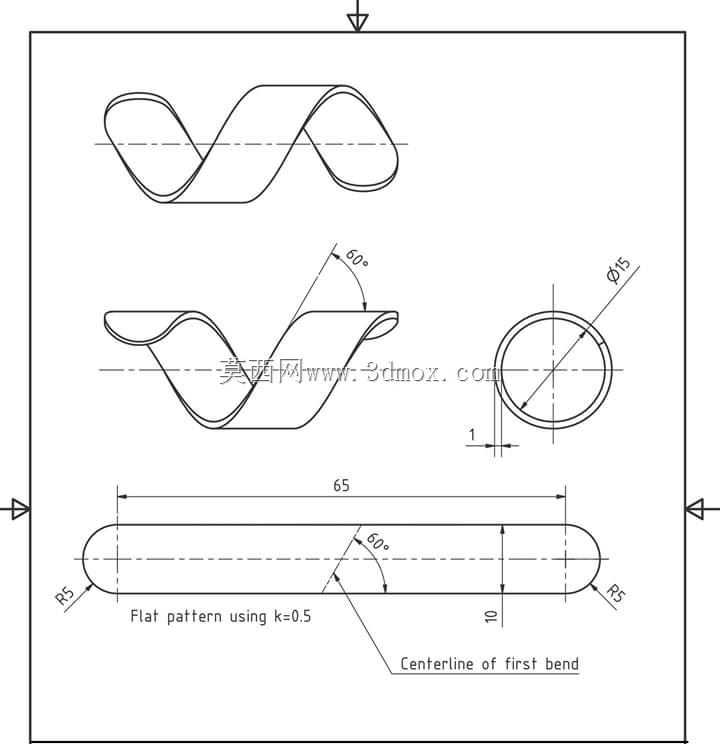

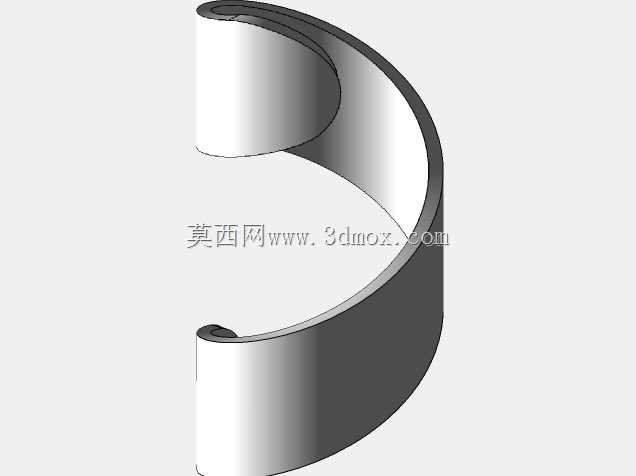

该构件属于典型的薄壁扭转类五金连接件，整体采用厚度1mm的金属带材加工成型，端部为直径15mm的封闭环形结构，平直段总长度为65mm，两端过渡圆角为R5，两次折弯扭转角度均为60°，展平计算时采用K因子0.5来匹配材料折弯后的中性层偏移量，保证成型后尺寸精度符合装配要求。从实际应用场景来看，这类扭转环形件常被用在小型机电设备的线束固定、轻载拉力传导、弹性限位结构中，端部的环形结构可直接穿入销轴或螺栓完成铰接固定，扭转段的曲面结构能够在承受轴向拉力时提供微量的弹性变形量，抵消设备运行过程中产生的振动冲击，避免刚性连接带来的应力集中断裂问题。设计过程中优先考虑了钣金加工的工艺可行性，两次扭转折弯的位置避开了端部环形的焊缝区域，平直段的中心线作为首次折弯的定位基准，能够让工人在折弯工装中快速定位，减少装夹找正的时间。成型后的构件整体无尖锐棱角，扭转曲面顺滑过渡，既不会划伤装配人员的手部，也不会对接触的线束外层绝缘皮造成磨损。安装边界方面，构件扭转后的最大外轮廓宽度与环形直径保持一致，轴向安装空间仅需预留70mm的长度余量即可完成装配，不需要额外的避让空间，适合在紧凑的设备内部腔体中布置。从结构受力角度分析，60°的扭转角度让构件在承受径向偏移力时，能够通过曲面的微量扭转变形卸掉部分载荷，相比平直的连接件抗疲劳性能提升明显，在频繁启停的小型设备中使用寿命更长。建模过程中需要先绘制展平状态的轮廓草图，通过钣金模块的折弯、扭转命令逐步成型，最后对端部环形进行卷圆处理，全程需要注意K因子的设置与实际加工板材的匹配，避免出现展开尺寸偏差导致成品无法装配的问题。这类构件虽然结构简单，但对折弯角度的精度要求较高，两次扭转的角度偏差需要控制在±1°以内，否则会出现两端环形孔不同轴的问题，影响后续的销轴装配。
