圆柱压缩弹簧结构参数化三维设计

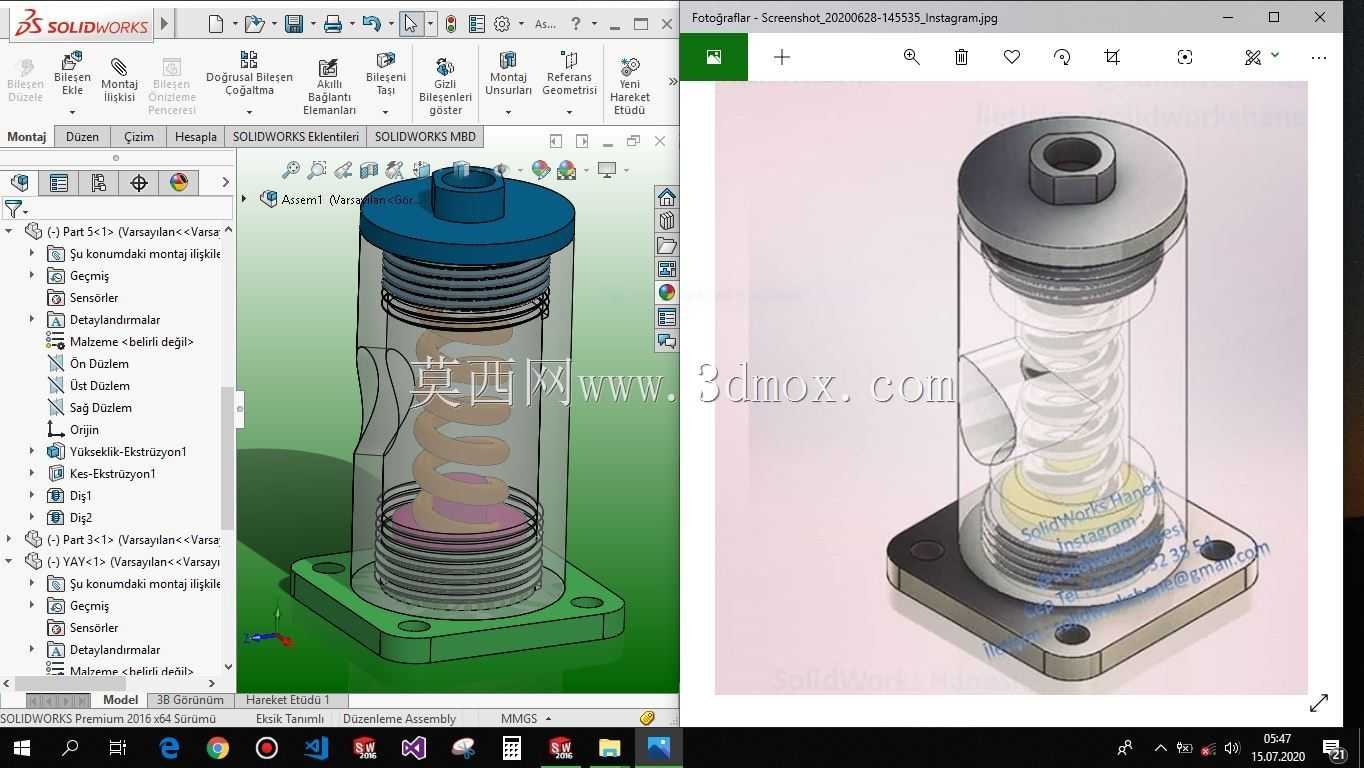

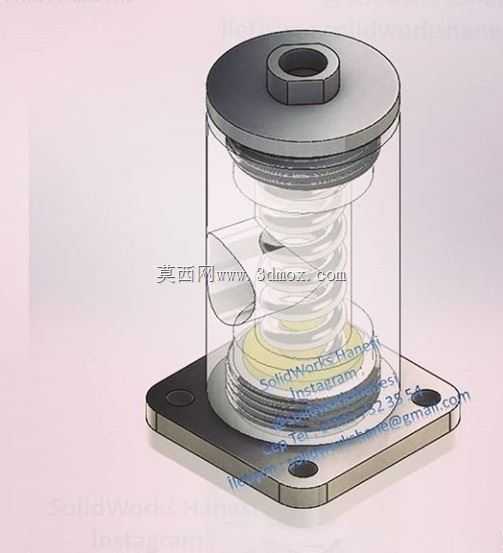

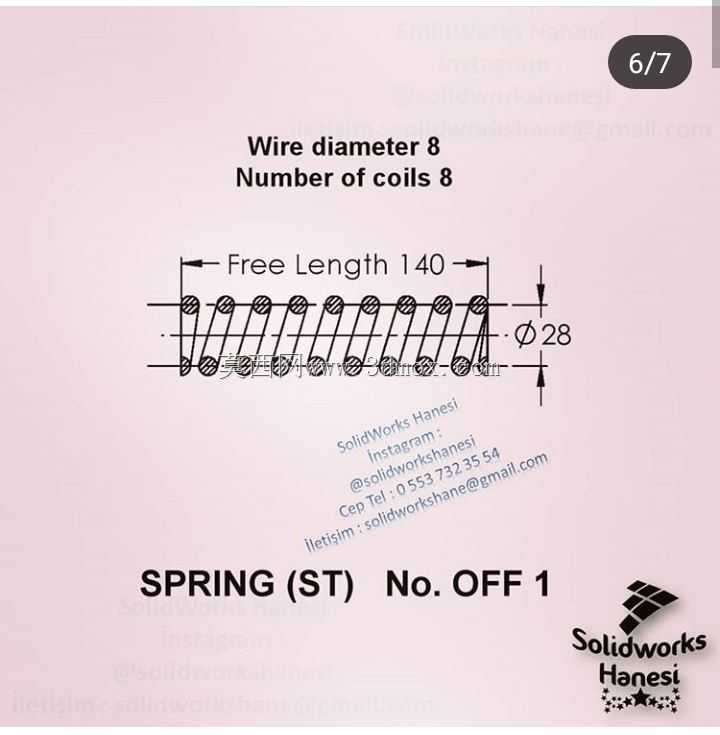

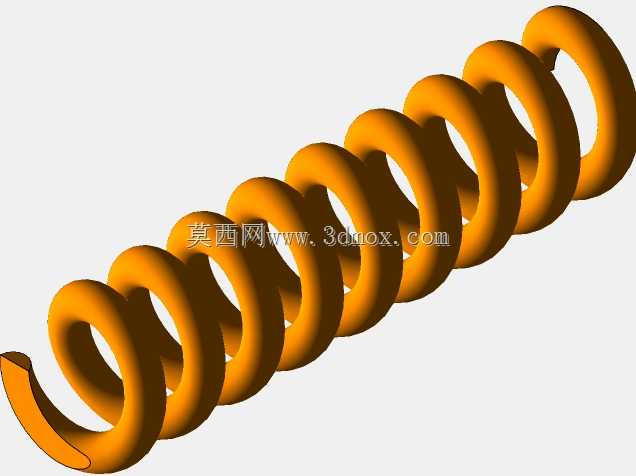

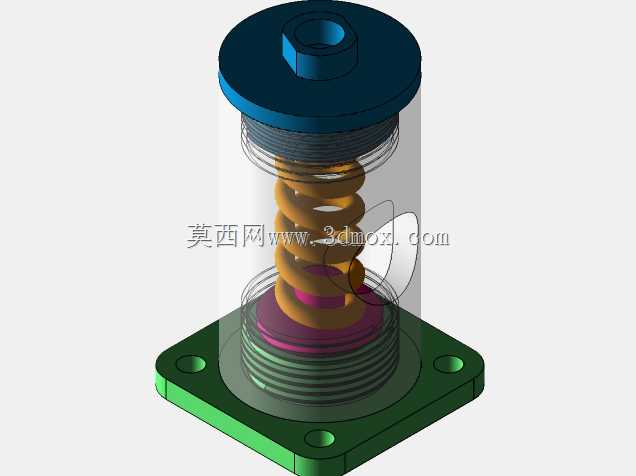

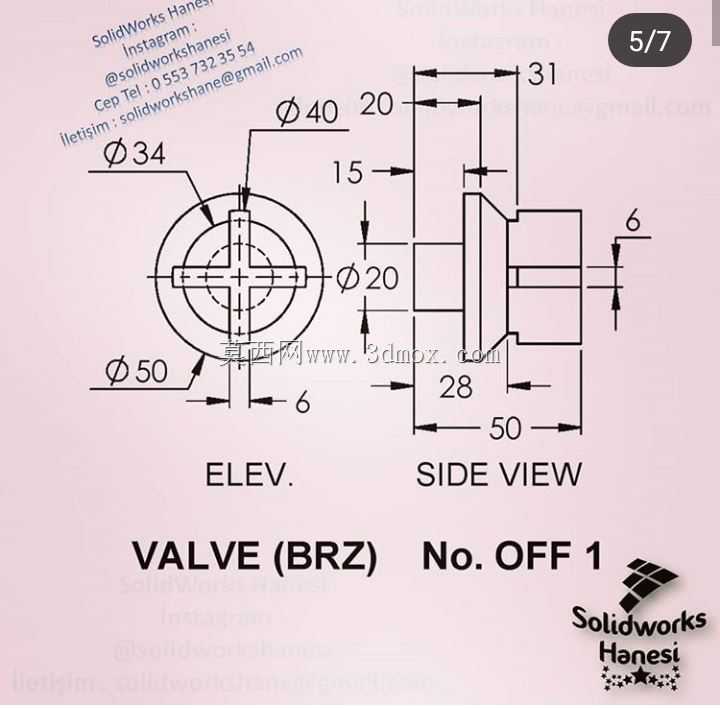

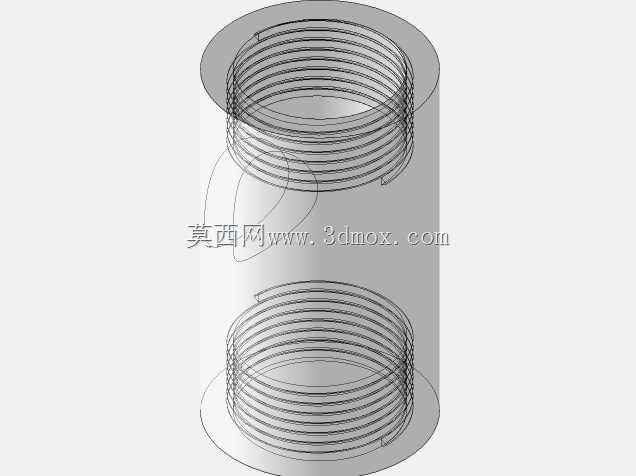

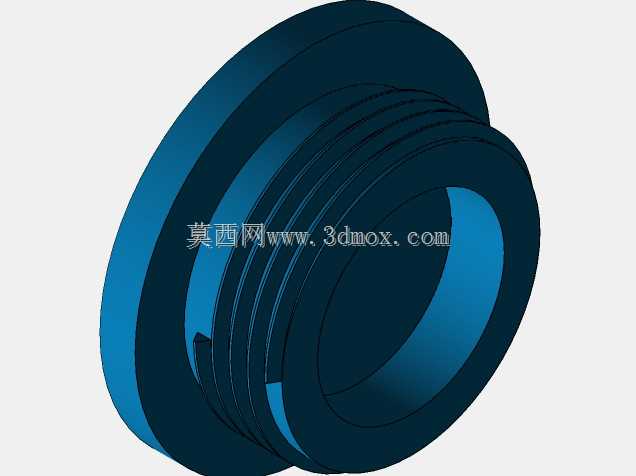

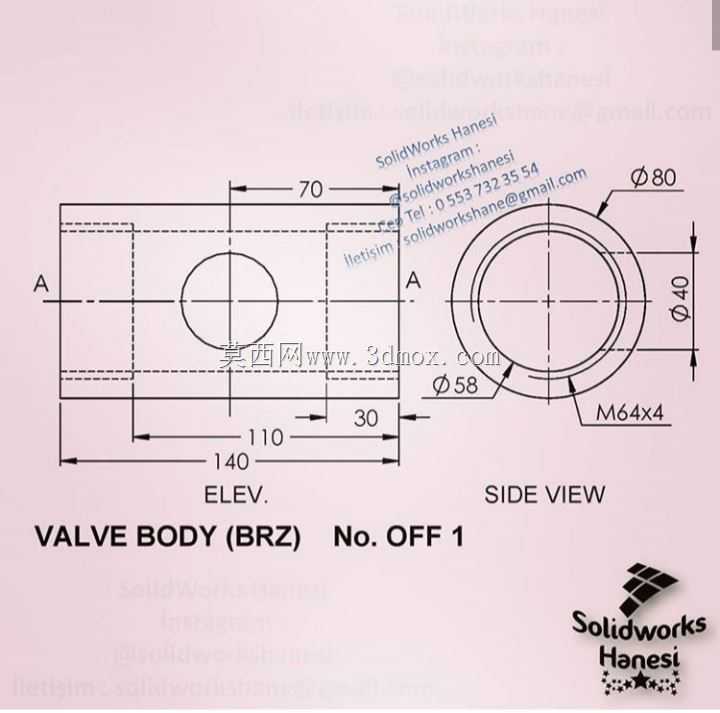

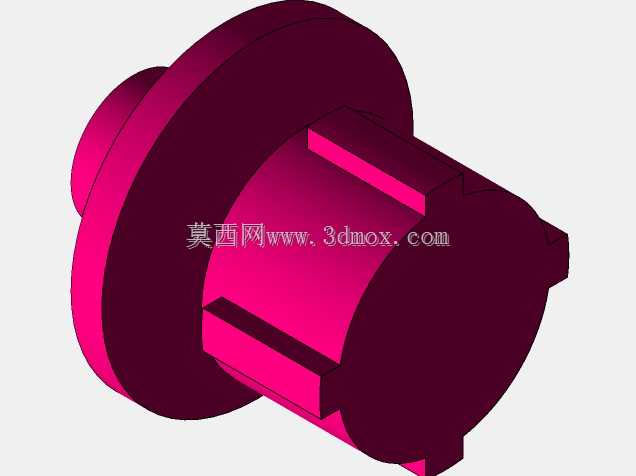

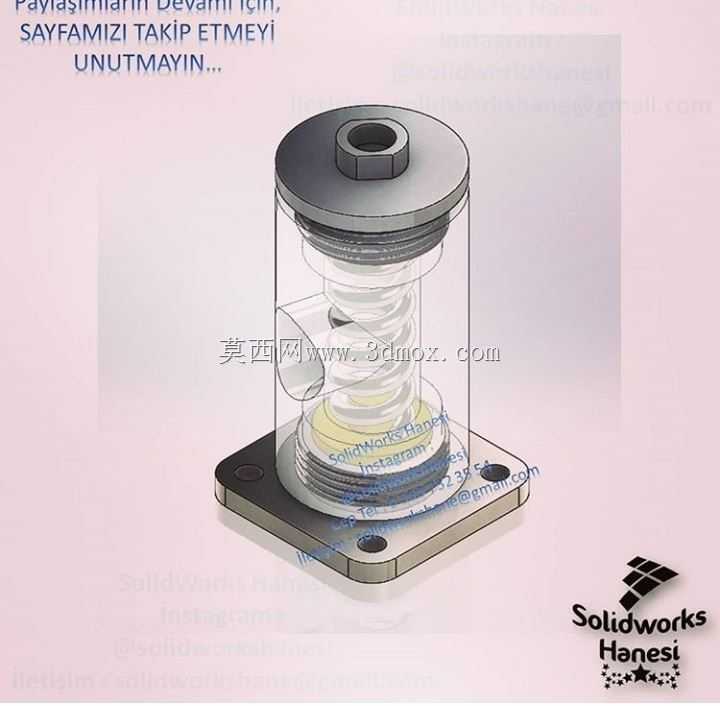

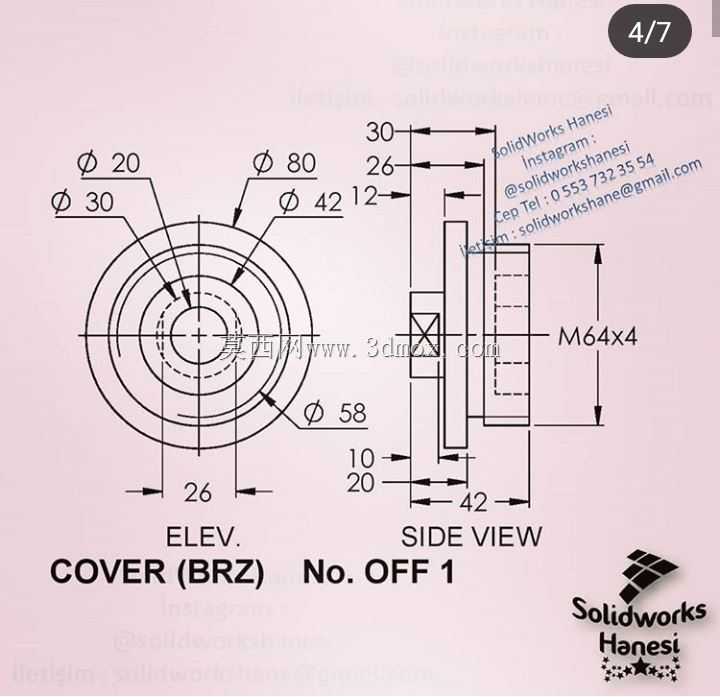

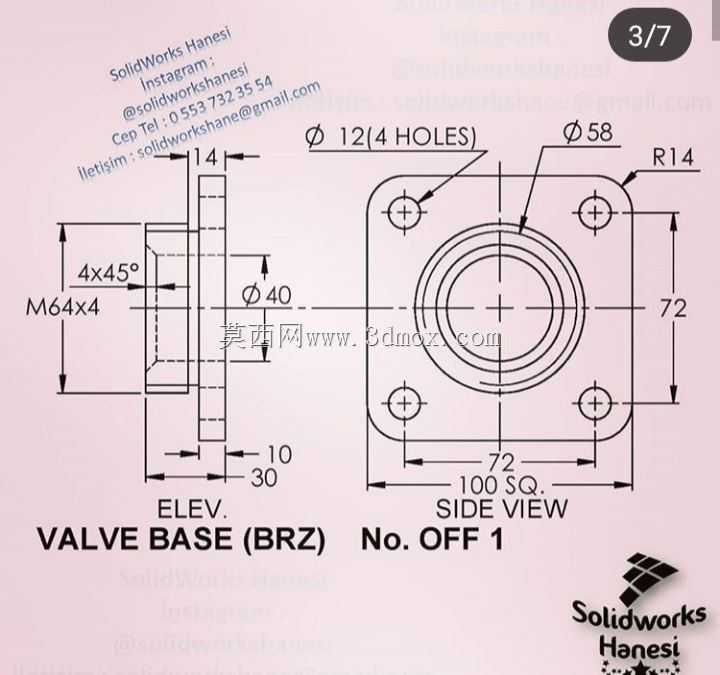

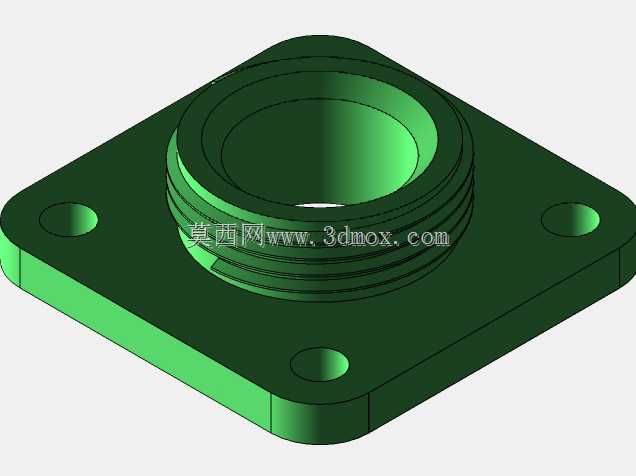

这款圆柱螺旋压缩弹簧是机械传动与缓冲场景中极为常见的弹性储能元件，在各类工装夹具、自动化送料机构、阀门启闭组件、设备减震支座中都有广泛应用，核心作用是在外载作用下吸收冲击能量、提供复位驱动力、维持部件间的预紧压力，或是补偿装配环节的尺寸公差累积。从设计逻辑来看，这款弹簧采用等节距圆柱螺旋结构，线径设定为8mm，有效圈数为8圈，自由长度控制在140mm，弹簧中径为28mm，这类参数匹配的是中等载荷、中等变形量的工况需求，既不会因为线径过小导致刚度不足出现压并失效，也不会因为线径过大造成刚度偏高、缓冲吸震效果不达预期。在实际选型适配过程中，首先要确认安装空间的边界约束：弹簧的外径尺寸决定了安装孔的最小内径要求，内径尺寸则匹配导向轴的最大外径，避免弹簧工作过程中出现侧向弯曲、卡滞磨损的问题；自由长度需要结合预压量与工作行程来核算，确保弹簧在最大压缩量状态下，依然保留足够的有效圈数参与形变，不会出现圈与圈之间的刚性接触导致弹力骤增。设计阶段需要重点考量弹簧的旋向与端部结构，常规压缩弹簧多采用两端并紧磨平的端部处理，保证弹簧受压时端面与支撑面可以完全贴合，避免受力偏心造成的侧弯问题；如果是在螺纹连接件周边使用，还需要注意弹簧旋向与螺纹旋向的匹配，防止拧紧过程中弹簧出现松脱偏转。这类弹簧的刚度计算需要结合材料的切变模量，常规碳素弹簧钢的切变模量稳定，适合多数常温工况下的使用需求，如果是腐蚀环境或者高低温工况，则需要对应更换不锈钢、高温合金等材质，同时调整参数匹配材料的力学性能。在三维建模过程中，需要精准还原螺旋线的升角与节距参数，确保每一圈簧丝的间距均匀一致，端部并紧段的圈数要贴合实际加工工艺，磨平段的端面角度要保证与弹簧轴线垂直，这样导出的工程图才能直接用于生产加工，也方便后续在装配体中做干涉检查与运动仿真，验证弹簧在全行程压缩过程中是否会和周边部件产生碰撞，预紧力是否能满足机构的复位力要求。很多新手设计弹簧时容易忽略压并高度的核算，直接按照自由长度和行程估算压缩量，实际装配时才发现弹簧压并后依然达不到需要的行程，或是压并应力超过材料的许用应力，导致弹簧使用几次就出现永久变形、弹力衰减的问题，这款模型的参数设定就充分考虑了常规工况下的压并余量，在最大工作行程下簧丝的应力处于材料许用范围之内，能保证长期循环使用的寿命稳定性。
