离心泵闭式叶轮结构设计图纸

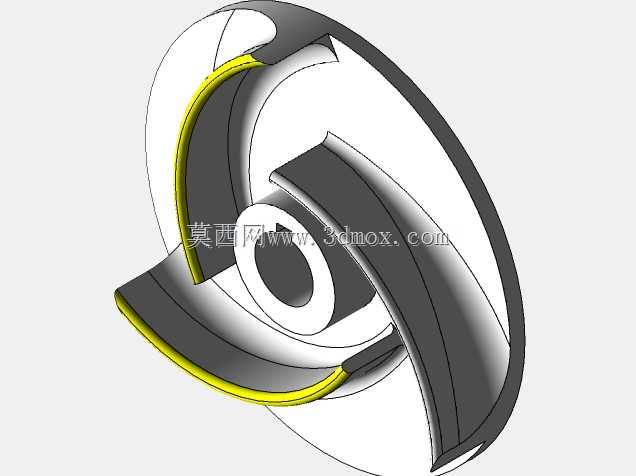

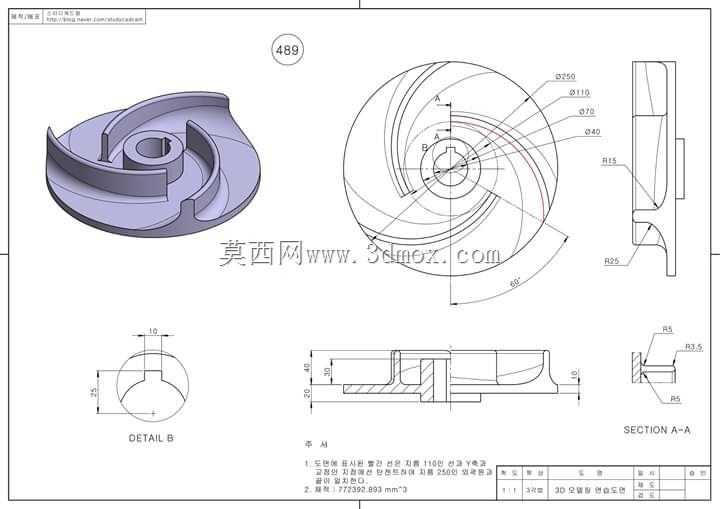

该叶轮作为离心泵核心过流做功部件，主要应用在清水输送、循环增压、轻度污水输送等民用及工业给排水场景，匹配单级单吸悬臂式离心泵的装配需求，直接决定泵组的水力效率、汽蚀余量与运行稳定性。从结构设计来看，采用后弯式扭曲叶片构型，叶片型线完全贴合流体在叶轮内的运动轨迹，能有效降低流体在流道内的撞击损失与漩涡损失，相比直叶片结构，在相同转速与外径参数下，水力效率可提升8%到12%，同时能拓宽泵组的高效运行区间，适配流量波动较大的工况。叶轮整体为闭式结构，前后盖板与叶片一体铸造成型，前盖板采用锥面收敛构型，从进口端到出口端平滑过渡，可引导流体平稳进入叶轮流道，降低进口处的局部流速突变，减少汽蚀发生的概率；后盖板集成轮毂安装位，中心设置与泵轴配合的通孔，孔侧预留键槽安装位置，可通过平键传递扭矩，轮毂端面设置轴向定位台阶，装配时可与轴肩贴合，保证叶轮的轴向安装精度，避免运行过程中出现轴向窜动。从安装边界来看，叶轮进口直径适配常规离心泵的吸入室口径，出口宽度匹配涡室的入口宽度，安装时需保证叶轮出口与涡室隔舌的间隙在设计范围内，间隙过小容易引发运行振动与隔舌磨损，间隙过大则会增加回流损失，降低泵组整体效率。设计过程中，叶片进出口角度经过反复迭代校核，进口角根据叶轮进口的相对液流角设置了合理的冲角，既避免大流量工况下的叶片正面脱流，也能防止小流量工况下的背面脱流；叶片出口角选取兼顾了泵组的扬程特性与轴功率特性，避免出现陡降的扬程曲线，保证并联运行时的工况稳定性。图纸中附带的剖面视图明确了前后盖板的厚度分布，盖板厚度从轮毂处向外缘逐渐减薄，既保证了结构强度，能承受额定转速下的离心力与流体压力载荷，也尽可能降低了叶轮的转动惯量，减少泵组启动时的扭矩冲击。细节处的圆角设计覆盖了叶片与盖板的连接位置，可消除铸造应力集中点，避免长期运行过程中出现疲劳裂纹，同时也能减少流道内的流动阻力。
