分体式鼓风机总成结构设计方案

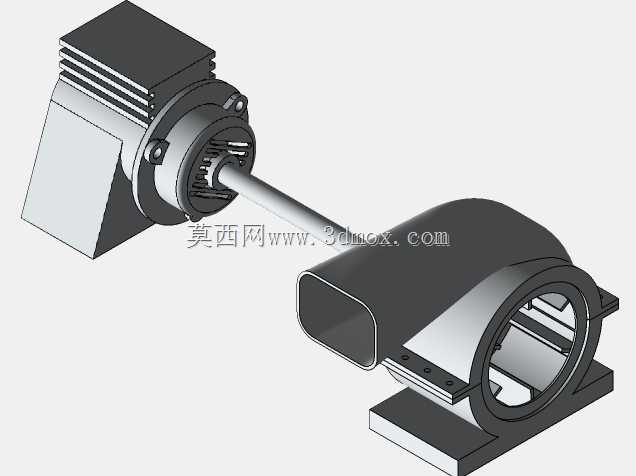

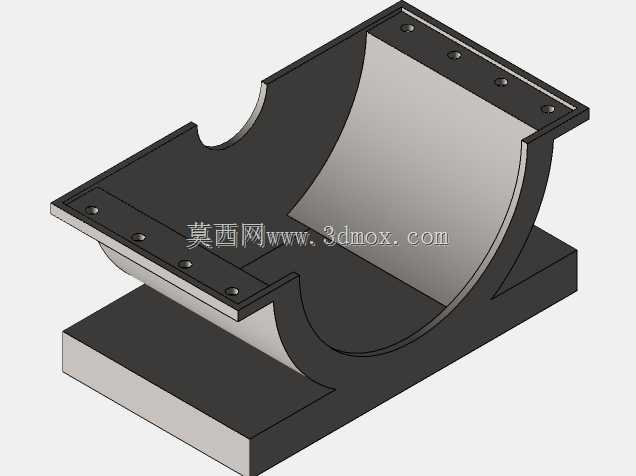

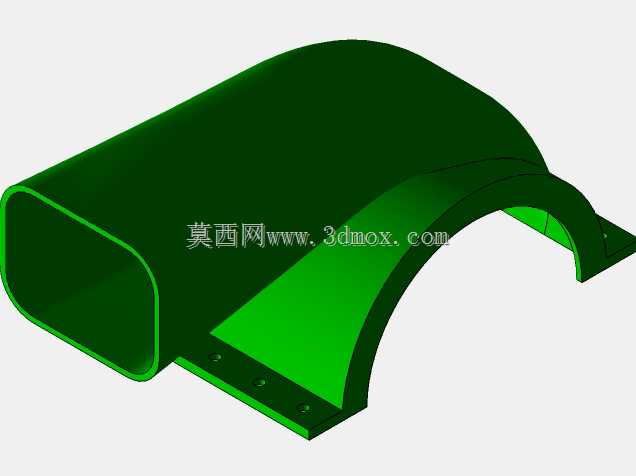

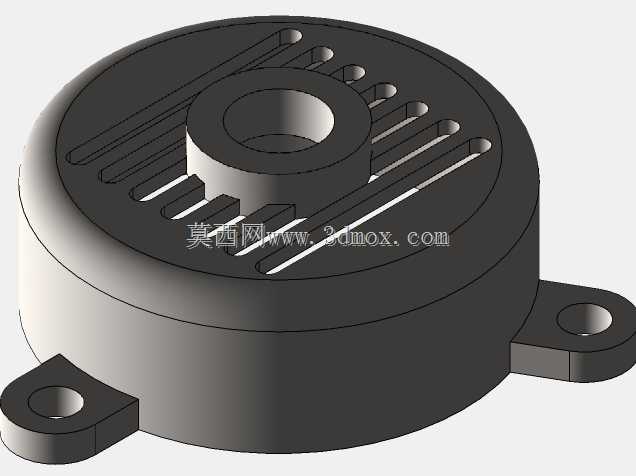

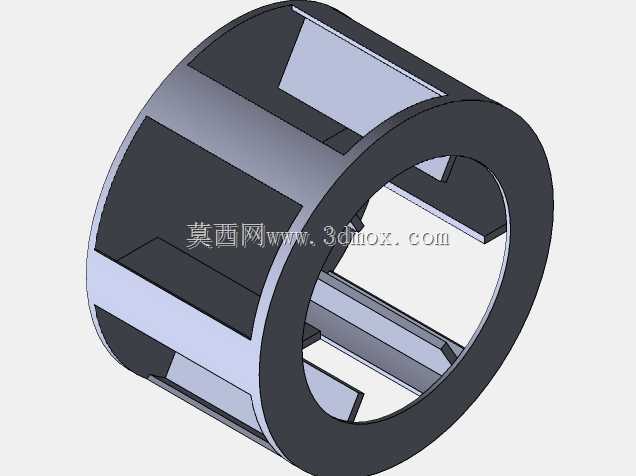

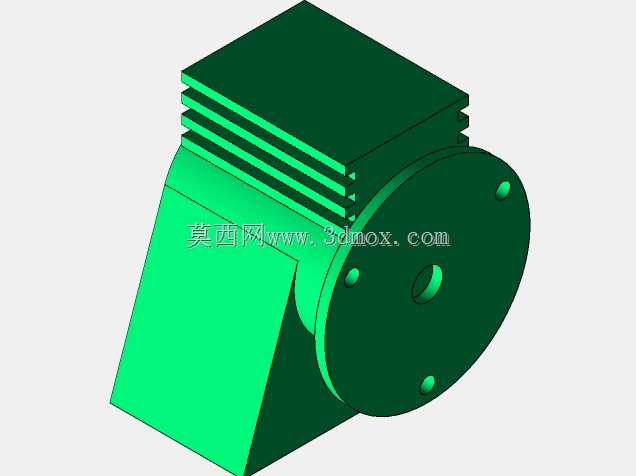

这套鼓风机总成的结构设计，覆盖了从动力输入到气流输出的完整功能链路，在工业通风、设备散热、物料气力输送、小型风送系统等场景中都有适配空间。实际应用里，这类分体式结构常被用在设备布局紧凑、动力端需要远离高温或高湿气流的工况，比如小型烘干设备的热风循环、电子机柜的定向散热、粮食加工环节的轻量物料输送，都能通过调整安装位置适配现场空间。从功能特性来看，总成拆分了动力驱动段和风道蜗壳段，中间通过传动轴传递扭矩，驱动端的电机壳体做了散热筋结构，能在连续运转时快速导出绕组热量，避免长时间负载下的温升超标；蜗壳段采用渐扩式流道设计，进风口为圆形对接结构，出风口做了扁方过渡，能在保证风压的前提下适配矩形送风管道，减少风道转接的局部阻力损失。设计过程中，首先梳理了动力传递的同轴度要求，传动轴两端分别对接电机输出轴和风叶轮毂，配合位置做了轴肩定位，避免运转过程中出现轴向窜动；蜗壳与安装底座之间设计了带安装孔的支撑脚，四个固定孔的孔位公差控制在合理范围，能适配常规的槽钢或钢板安装面，不需要额外做转接支架。安装边界方面，驱动端的电机外壳最大外径适配常规的电机安装抱箍尺寸，传动轴的伸出长度预留了足够的隔热层安装空间，当输送高温气流时，可以在传动轴位置加装隔热套筒，避免热量直接传导至电机端影响轴承寿命；蜗壳部分的出风口法兰做了螺栓孔预留，能直接对接方形风管，不需要现场二次加工法兰面。细节结构上，电机端盖与蜗壳端盖都设计了轴承安装位，内置的轴承位公差配合选用基孔制过渡配合，既能保证轴承外圈的固定强度，又能方便后期维护时的轴承拆卸；风叶与轴的连接采用键传动，传递扭矩过程中不会出现打滑，同时轴端做了锁紧螺纹孔，通过止动垫片防止螺母松动。整套结构的零件拆分逻辑清晰，每个部件都有明确的安装定位基准，不管是做三维装配校验，还是后期出工程图指导生产，都能快速提取对应零件的尺寸参数，也方便设计人员根据实际工况调整电机功率、蜗壳尺寸或者传动轴长度，快速衍生出不同参数规格的鼓风机产品。
