4米规格谷物输送金属料斗结构设计

在粮食仓储、粮油加工、散粮转运站点的物料输送环节，料斗是衔接上游进料与下游输送设备的核心过渡部件，这款4米见方的金属料斗，正是针对大流量散粮接料、导料工况开发的结构件。从实际使用场景来看，这类料斗通常安装在卸粮坑上方、皮带输送机进料端或者烘干设备的入料位置，承接自卸卡车、抓斗卸下的散装谷物，通过自身的导流斜面将物料均匀汇集到下方的出料口，避免物料堆积、卡堵，同时减少物料下落过程中的飞溅与破碎。

设计过程中首先考虑的是大流量进料的承载需求，4米的方形上口尺寸能够匹配常规货运车辆的卸料宽度，无需额外加装接料延伸板即可覆盖整车卸料范围，减少物料撒漏。料斗的侧壁采用多段折弯的变角度斜面设计，靠近上口的段面倾角稍缓，用来缓冲谷物下落的冲击力，降低对斗体的直接冲刷磨损；靠近出料口的段面倾角加大，保证谷物能够依靠自重顺畅下滑，不会在斗壁残留积料，尤其针对小麦、玉米、稻谷等流动性存在差异的谷物，变角度设计能够兼顾抗冲击与防堵料的双重需求。

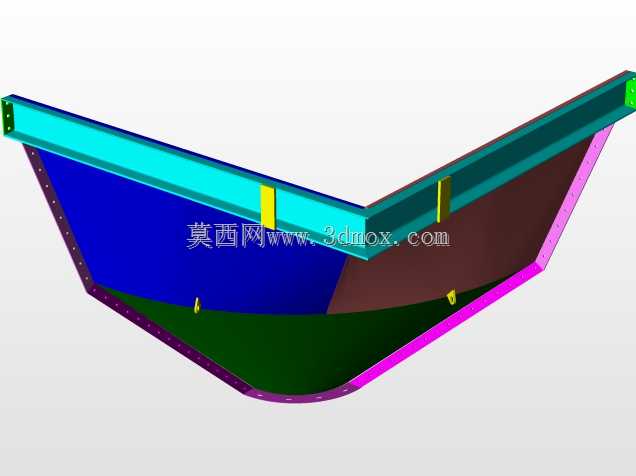

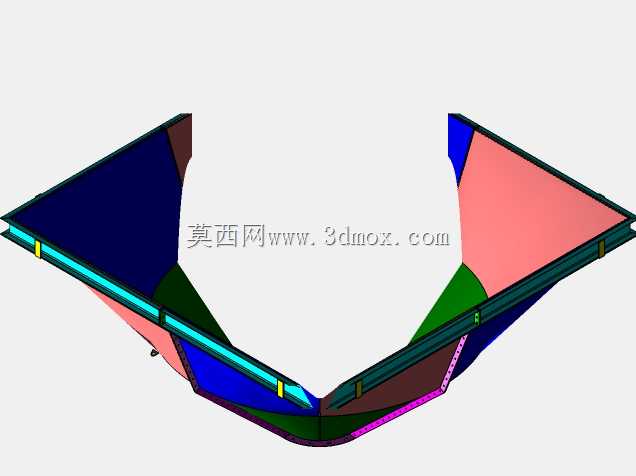

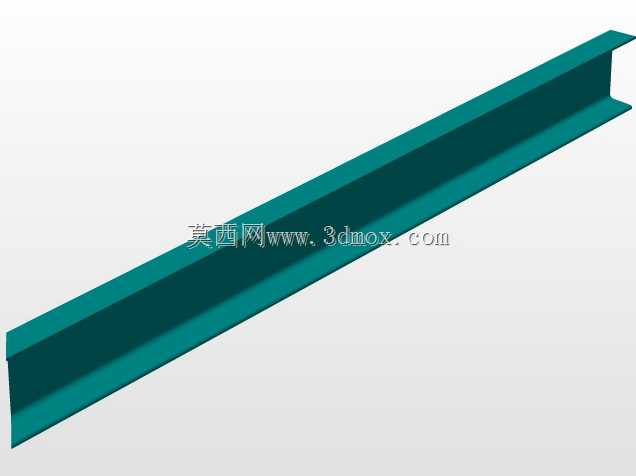

斗体的拼接结构采用钣金折弯加焊接的工艺路线，所有拼接棱边都设置了加强筋结构，沿斗体长度方向布置的通长加强梁，能够抵消满料状态下侧壁受到的物料侧压力，避免长期使用出现斗体变形。料斗的V型底部结构将出料口收窄为长条形，能够匹配后续皮带输送机的进料宽度，让物料沿出料口全长均匀落料，不会出现偏载导致的皮带跑偏问题。

安装边界方面，料斗上口设置了外翻的安装法兰边，法兰边上预留了标准间距的安装孔，可以直接固定在土建基础的预埋钢板上，或者与上方的进料格栅、防尘罩组件对接；下部出料口同样设置了连接法兰，能够和下方的导料槽、闸门组件实现无缝拼接，不需要现场额外改制连接尺寸。斗体侧壁还预留了振动电机的安装位，针对流动性较差的潮粮工况，可以加装振动装置辅助下料，预留位置的加强结构能够承受振动电机的长期激振力，不会出现焊缝开裂的问题。

从结构细节来看，斗体内壁的拼接焊缝都做了打磨平滑处理，避免焊缝凸起挂住谷物中的杂质造成积料，所有转角位置都采用大圆弧过渡，减少物料残留的死角。针对谷物输送的耐磨需求，斗壁的受料冲刷面可以根据使用需求加装耐磨衬板，模型中预留了衬板安装的螺栓孔位，后期维护时不需要对斗体主体进行切割焊接，直接更换磨损的衬板即可，大幅降低维护成本。
