海港十二英寸跨路管廊桁架桥

　　这套跨路管桥的建模切入点，并没有先从管件本身开始，而是先把港区通行边界、两侧接驳点高差和现有道路断面锁定。临海港区的物料输送、消防供水、工艺管线经常要横穿码头后方道路，若直接埋地，检修时要破除路面，还会受盐雾积水和重载车辆碾压影响；沿地面敷设又会切断消防通道与堆场作业路线。采用架空桁架式管桥，可让管线在通行净空以上连续跨越，把竖向支撑尽量布置在道路边线以外，减少对车辆转弯和吊装作业的干扰。

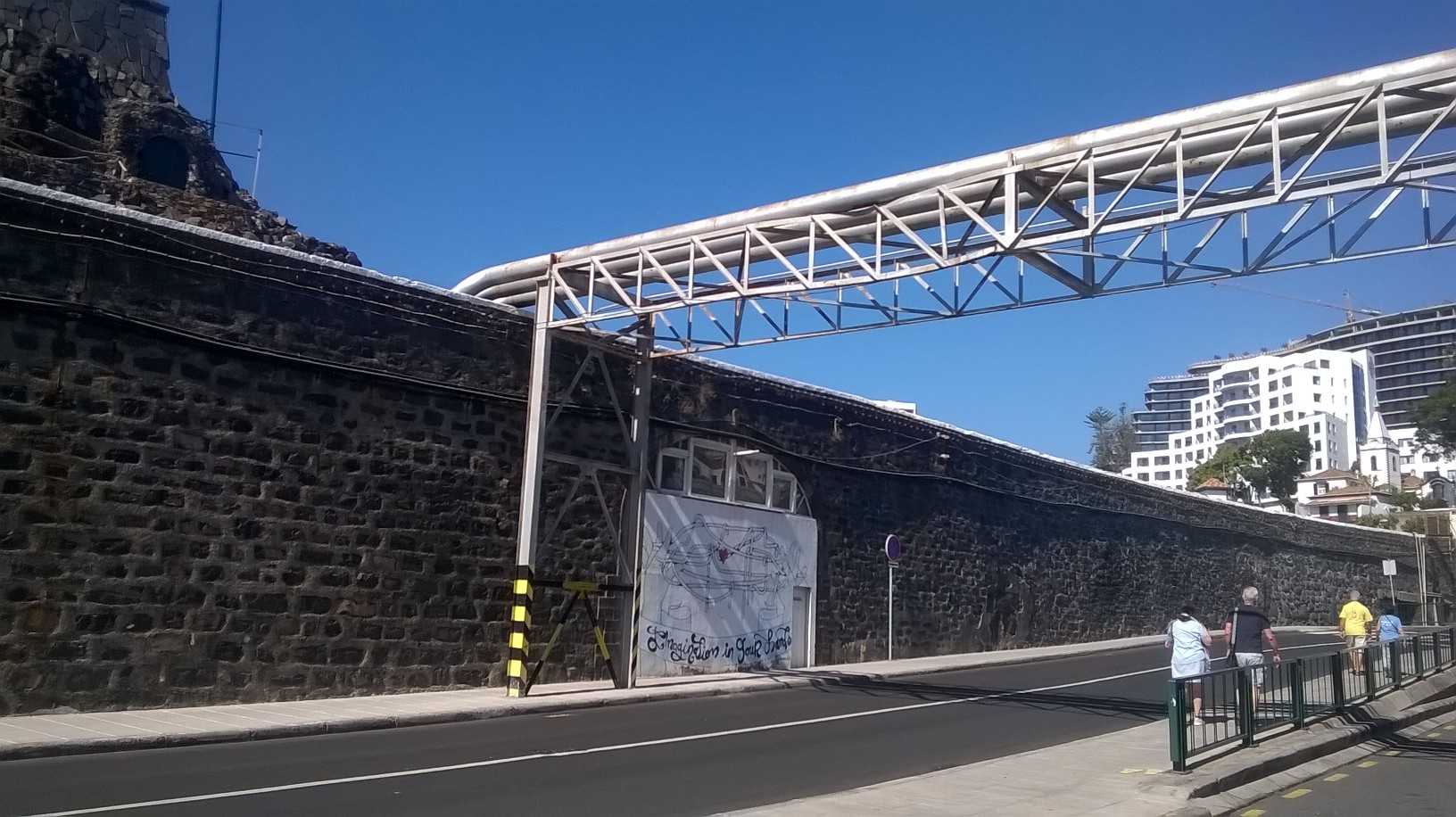

　　模型中最醒目的部分是顶部横向通长的12英寸管道。该管径对应约300毫米级输送主管，适合承担港区较大流量的液体输送或公用工程介质输送。管道沿桥长方向贯通，端部通过弯头转向后接入两侧站场或堤岸管廊。建模时主管中心线需要先确定，因为它直接决定桁架顶面标高、支座间距以及端部竖向弯管的避让范围。管道并非简单贴在桁架上，而是通过离散管托与横梁连接，管托位置既要控制管道自重下的挠度，也要预留热胀冷缩时的轴向滑动可能。

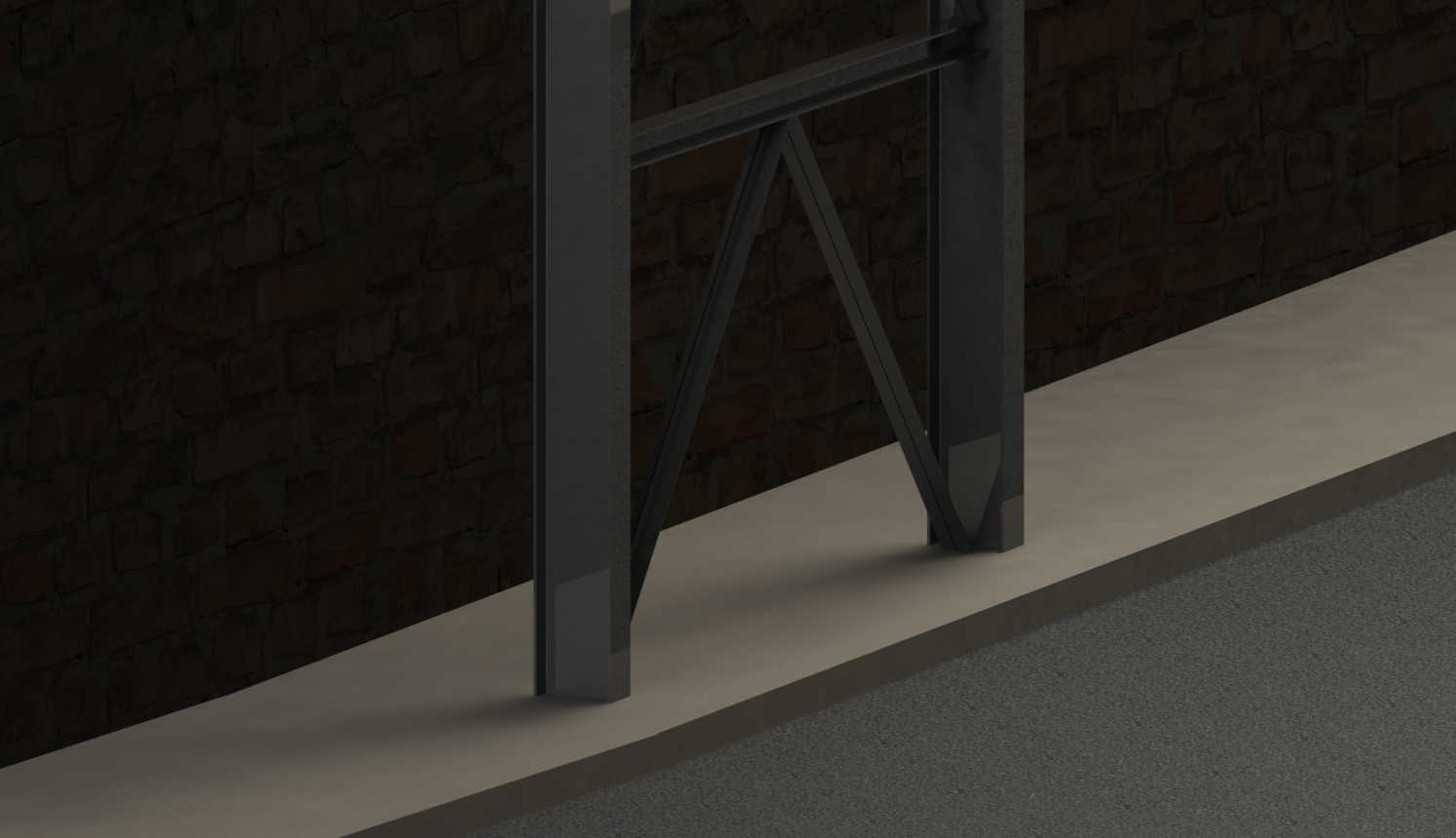

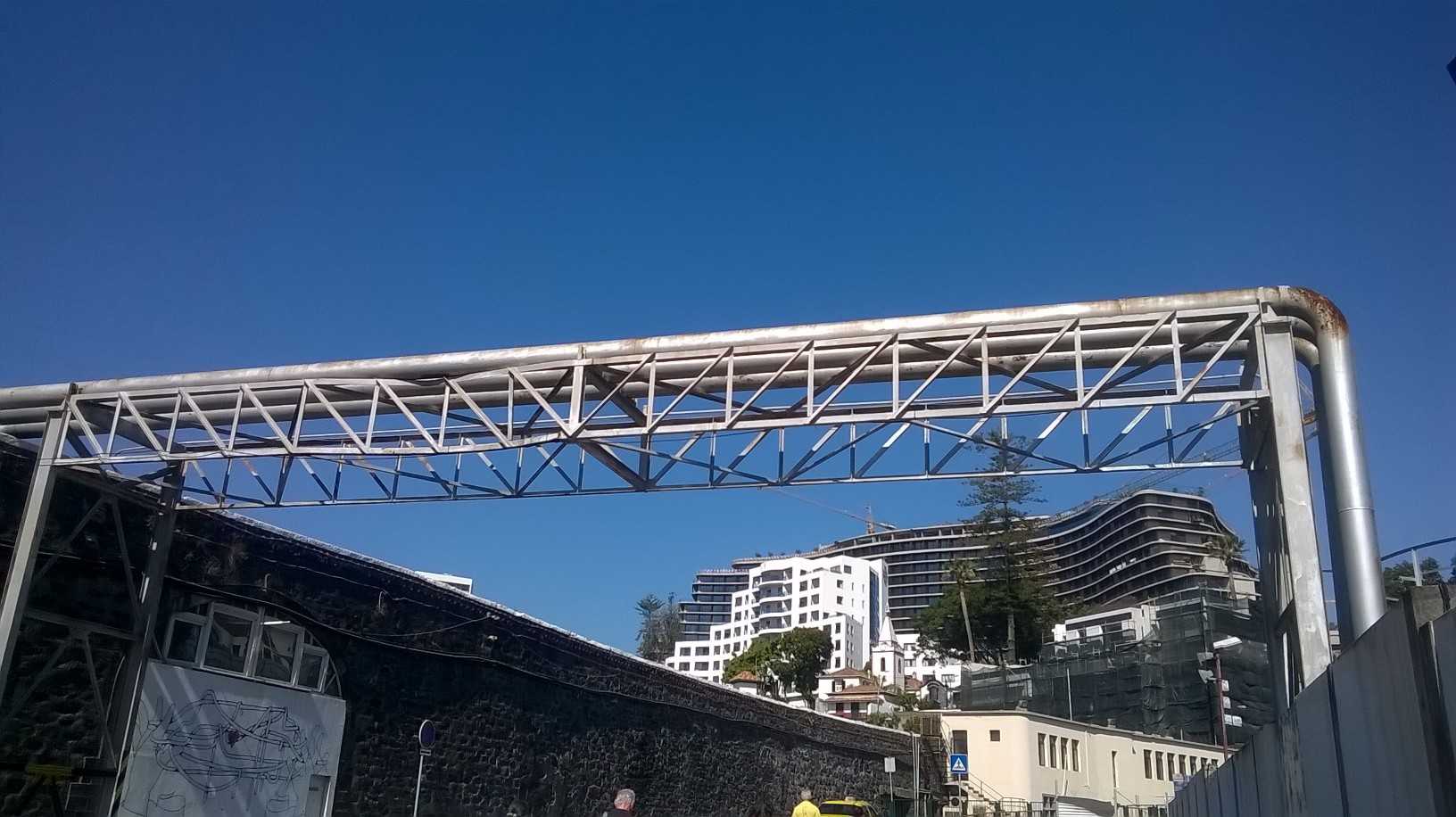

　　桥体承重结构采用三角形桁架形式。上弦、下弦和腹杆组成连续格构，杆件截面虽不大，但通过三角形受力路径把竖向荷载传递到两侧立柱。相比实腹梁，桁架在相同跨度下自重更轻，风阻更小，也便于在海边环境中检查杆件节点和防腐涂层。模型对腹杆的重复排列、弦杆连续贯通以及节点交汇关系都有较完整表达，能够用于校核结构外形、支撑位置和管道安装空间。桁架两端与立柱连接，立柱落在道路外侧区域，柱脚附近需要结合现场条件设置基础，基础边界不能侵入行车路面，同时要满足检修车辆靠近。

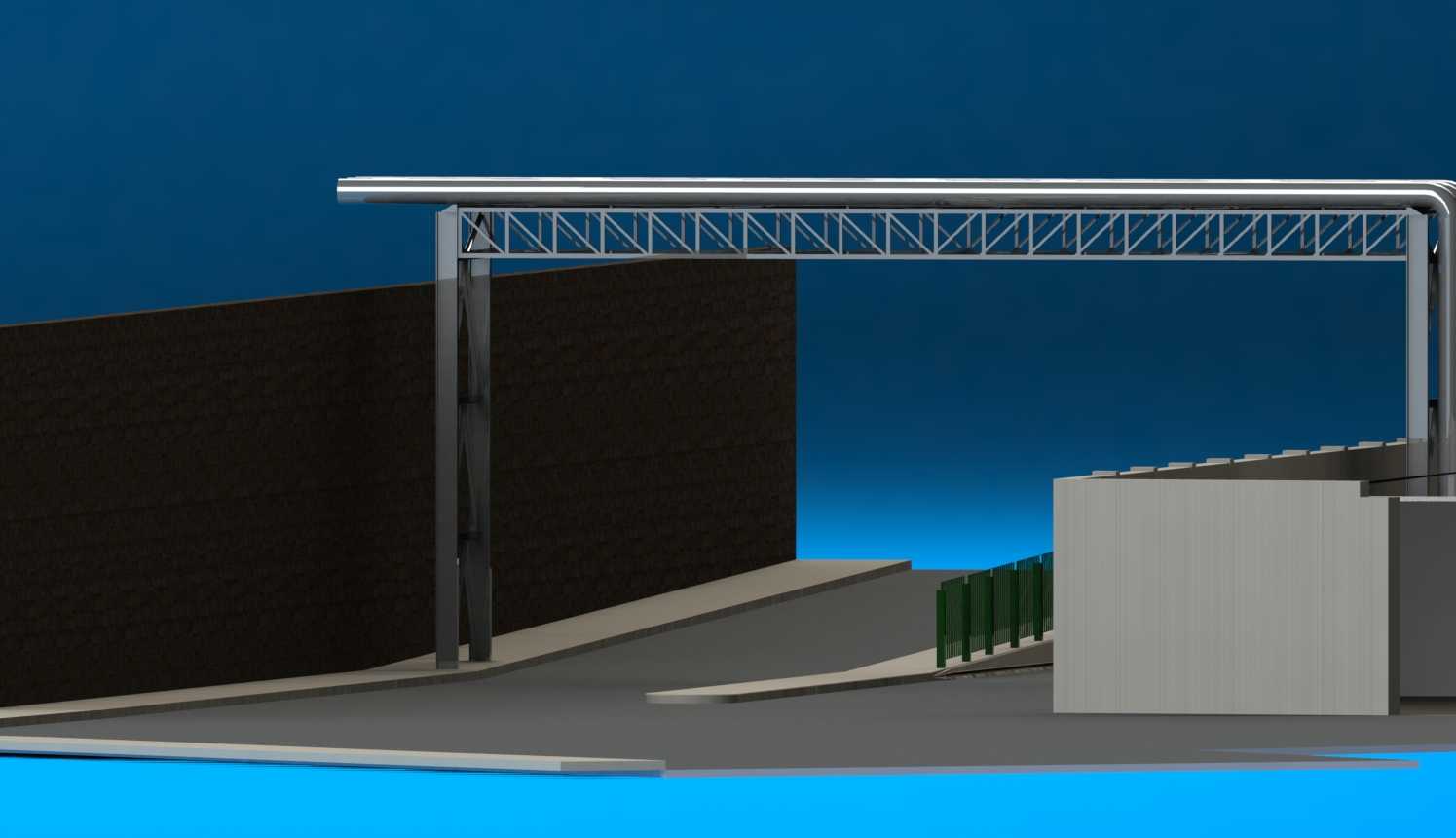

　　场景里还还原了道路、挡墙、邻近建筑和岸线元素，这对管桥设计很有必要。港区道路并非理想水平场地，两侧地面可能存在堤岸高差、堆场挡墙和建筑出入口。模型中可以看到管桥跨越一段带坡度的通行区域，一侧靠近深色挡墙，另一侧邻近低矮建筑，说明设计时不能只看桥跨本身，还要核对管道转弯后与墙面、屋面、围栏和道路净空的关系。竖向净空是这类设施的关键边界：下方必须满足消防车、货运车辆或港口作业车辆通行，上方则要控制管道标高，避免与后续检修平台、照明线路或其他管带冲突。

　　从功能上看，管桥不仅是承重支架，也是管线走向、保温、防腐和检修的综合载体。12英寸主管在充满介质后重量较大，支撑点若过于稀疏，桁架挠度和管道局部应力都会增大；若支撑过密，又会增加杆件和基础数量。实际布置中应结合管道应力分析结果设置固定管托、导向管托和滑动管托，使温度变形按预期释放。海边盐雾环境还要求杆件、管托、螺栓连接和护栏构件考虑防腐维护，模型中清晰的构件分层有利于后期导出杆件明细、检查碰撞和制作施工示意。

　　端部弯管区域是建模和现场安装的易错点。主管跨过道路后需要向下或侧向接入既有管网，弯头半径、立柱位置和后方建筑墙面之间必须留出安装扳手空间、法兰操作空间和保温层厚度。若三维模型只建立直管而忽略弯头、支座和周边场地，现场很容易出现管道最低点碰头困难、支架无法锚固或检修通道被遮挡的问题。该作品把道路坡形、挡墙、建筑体块和岸线一并放入场景，正是为了在设计阶段暴露这些边界冲突。

　　对于结构设计人员，这套模型可用于讨论桁架跨度与立柱落点；对于管线设计人员，可用于核对主管标高、弯管走向和管托布置；对于现场施工人员，则能直观理解吊装分段、道路临时封控范围和构件安装顺序。整体几何以中心线控制、杆件阵列和场景约束为核心，既体现了港区架空管廊的典型构造，也保留了工程实施时必须关注的净空、支撑、接驳和维护条件。
