桌面级小型数控铣削加工设备结构设计

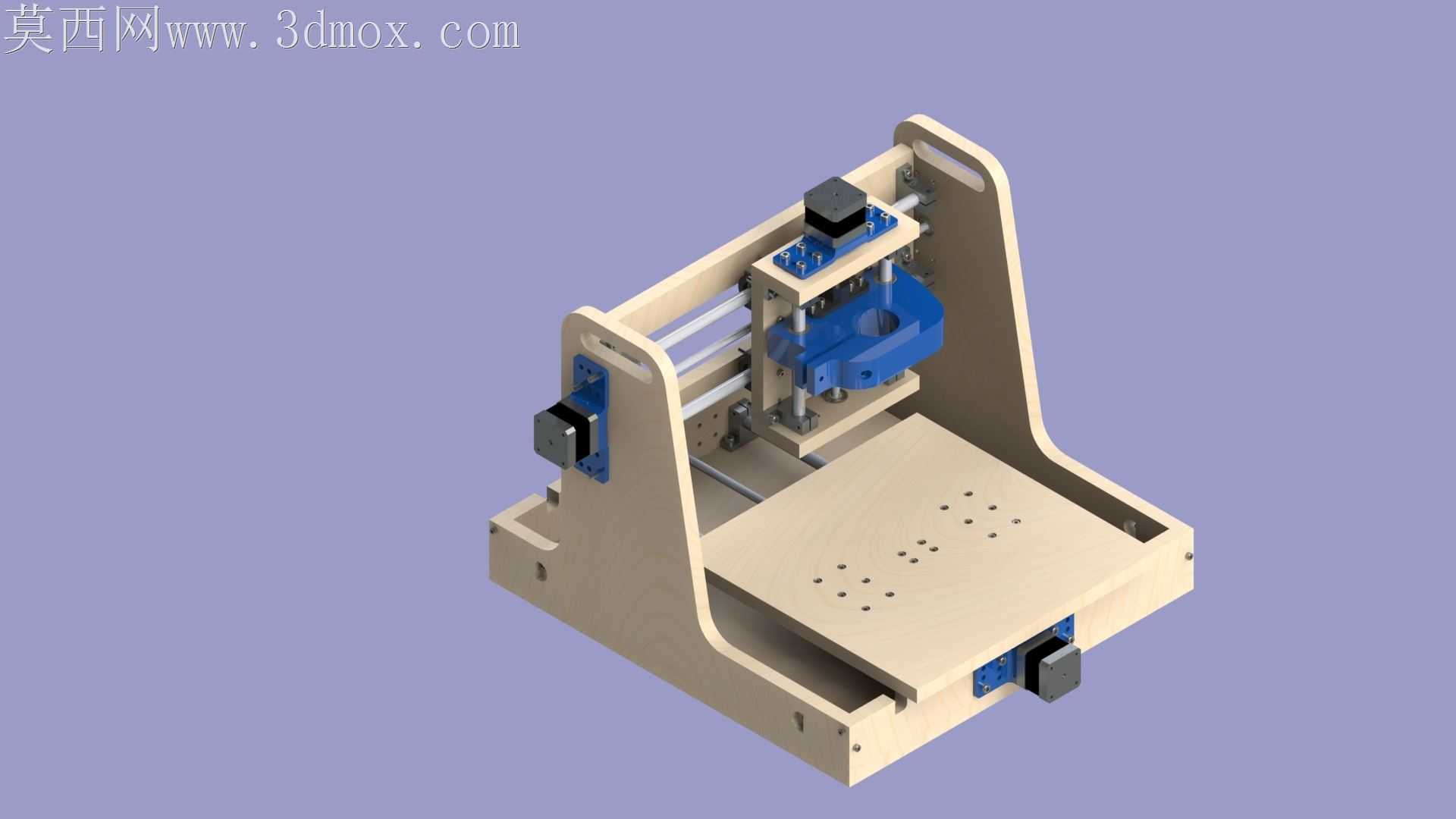

小型桌面数控设备落地时最容易被忽略的是机架刚性与加工行程的平衡，不少入门级设计为了压缩体积一味减薄侧板厚度，实际铣削软质材料时就会出现Z轴抖动、加工面出现振纹的问题。这款30厘米幅面的小型数控铣设备，在机架结构上做了很务实的取舍，两侧立式支撑板采用一体化弯折的承托结构，底部与工作台基座做了嵌入式拼接，没有采用常见的直角角码连接方式，避免了连接位置的装配间隙累积，哪怕加工时切削力直接传导到侧板，拼接位置也不会出现错位松脱。

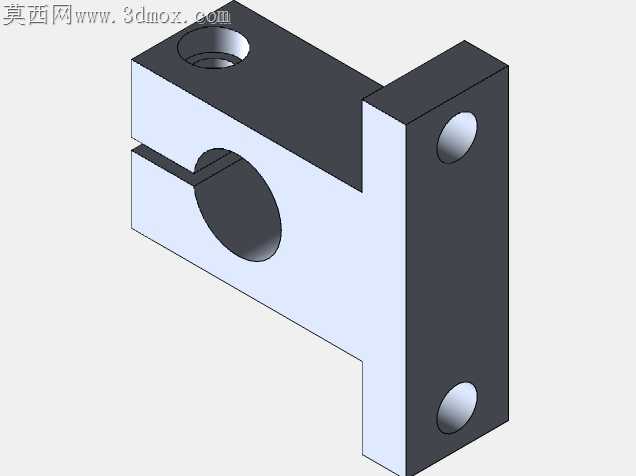

工作台面的T型槽排布没有照搬工业机床的密槽设计，而是针对小型工件的装夹习惯，将槽位间距调整到适配常见小型台钳、压块的安装尺寸，多余的槽位全部取消，既减少了台面加工的工序量，也避免了槽位过多积攒切屑难以清理的问题。X轴传动的导轨安装位做了下沉式设计，导轨嵌入侧板的预加工槽内，不是直接用螺丝锁在板材表面，安装时不需要反复打表调整导轨平行度，槽位本身的加工精度就可以保证导轨的同轴度，装配时的公差累积能控制在0.02毫米以内，新手组装也不会出现导轨卡滞的问题。

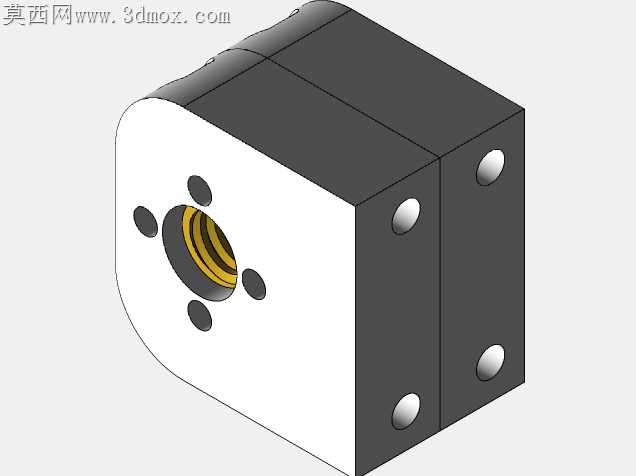

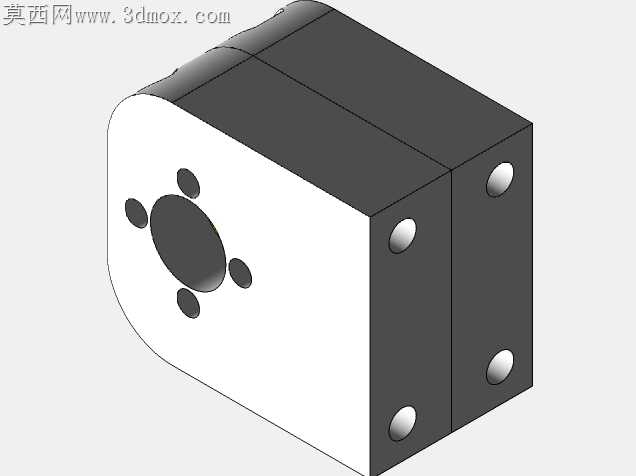

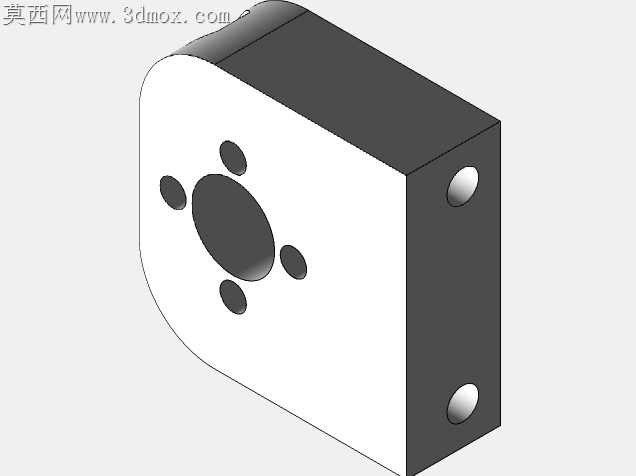

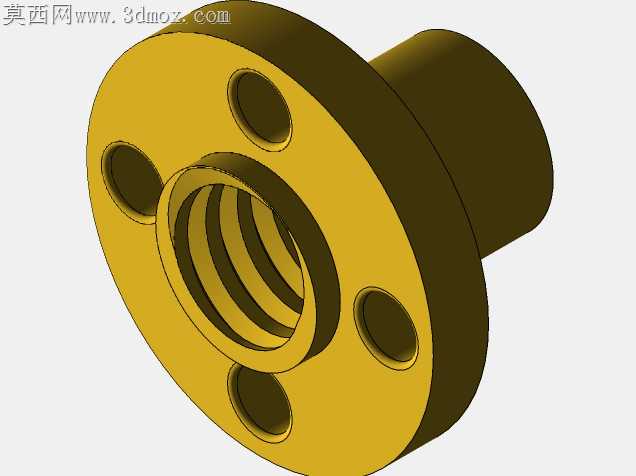

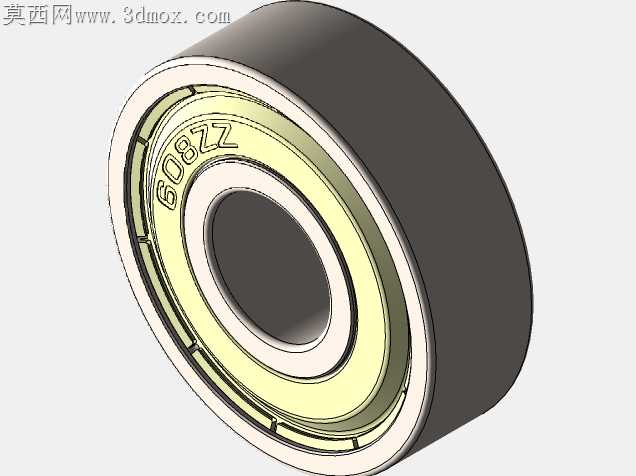

Z轴滑台的承托板做了镂空减重处理，但在主轴安装位周围保留了整圈的加强筋，不会因为减重导致主轴安装位变形，滑台与导轨的连接滑块采用错位排布，两个滑块的间距比常规设计宽出15毫米，滑台上下移动时的抗扭转能力提升明显，就算主轴伸出长度达到最大行程，铣削时也不会出现点头偏移。传动丝杠的端部支撑座没有采用单薄的单轴承设计，而是用了双轴承锁紧结构，丝杠高速往复移动时不会出现轴向窜动，加工出来的孔位、槽边不会出现台阶差。

走线位置全部隐藏在侧板的内侧凹槽里，没有外露的拖链在设备外侧，加工时飞溅的切屑不会刮蹭到线缆，日常清理台面时也不会碰松接线接头。驱动电机的安装位做了可调节的张紧结构，传动同步带用久了出现松弛时，不需要拆解整个机架，只需要调整电机固定螺丝的位置就能张紧皮带，后期维护的难度大幅降低。设备底部预留了四个减震脚垫的安装位，脚垫高度可以微调，放在不太平整的桌面上也能快速调平，不需要额外找垫片垫平机脚，开机加工时机身的共振能被脚垫有效吸收，不会带着桌面一起震动产生额外噪音。
