带挂钩拉伸复位弹簧结构设计

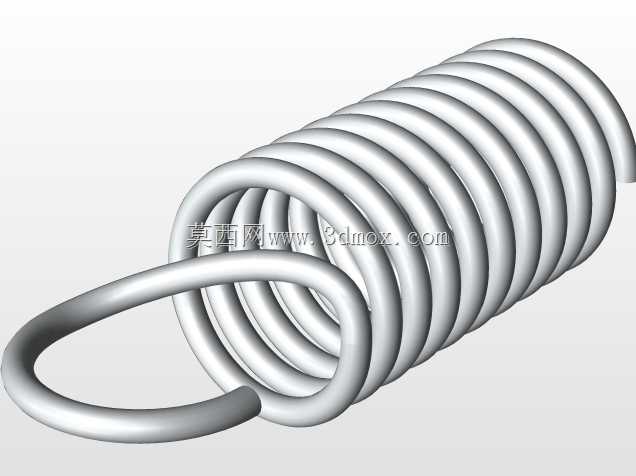

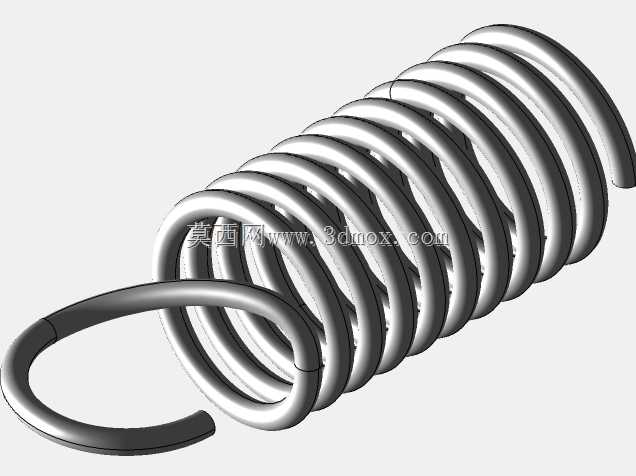

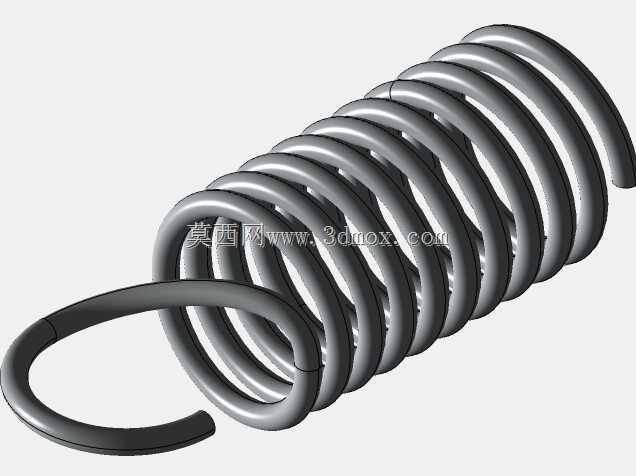

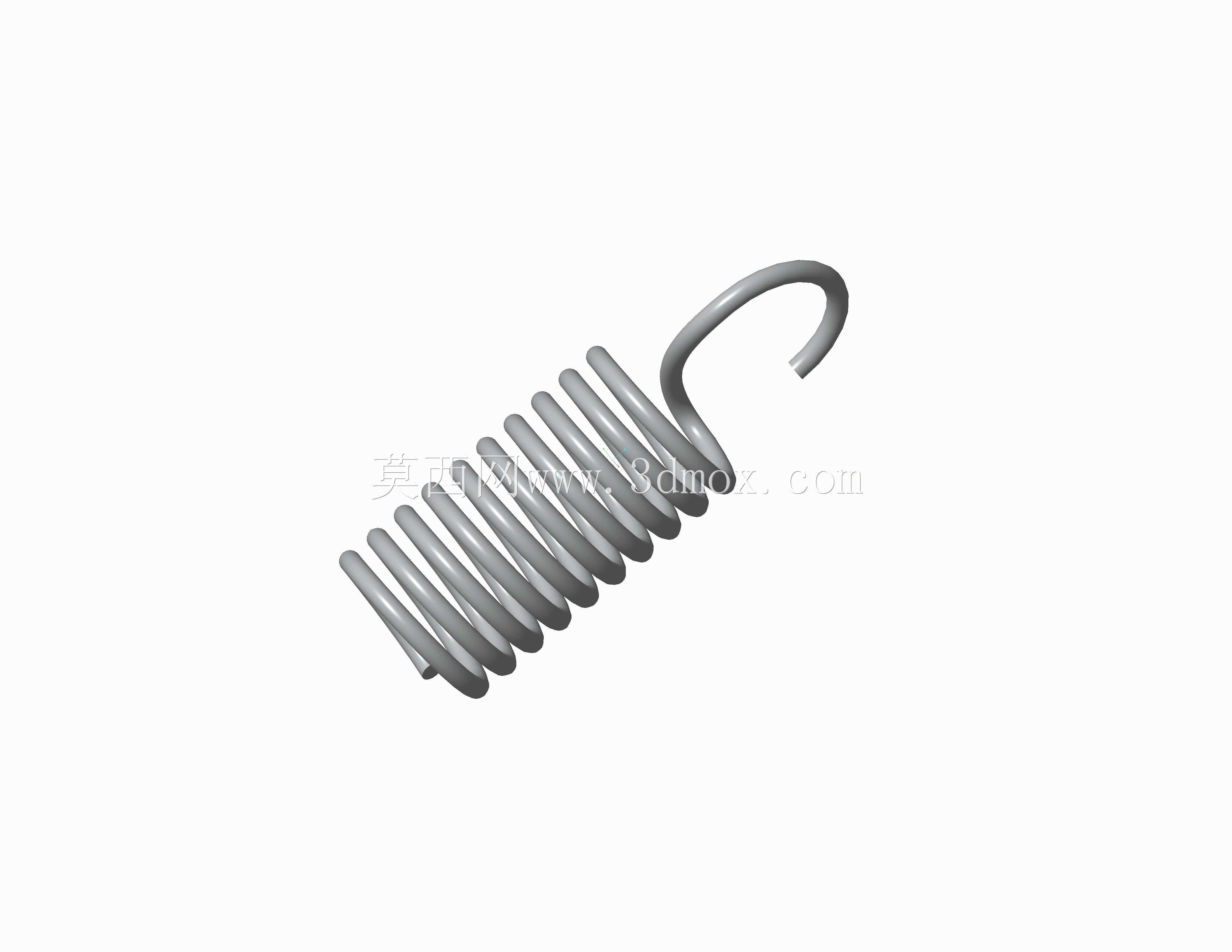

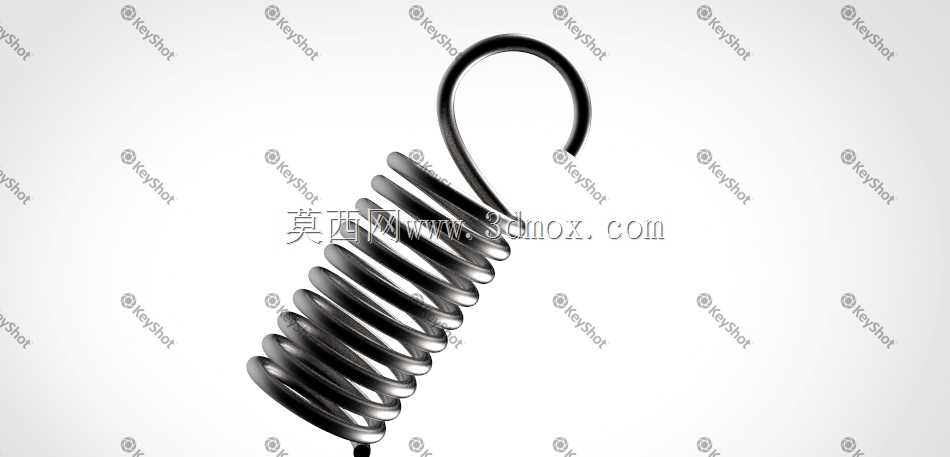

这款带端部挂钩的拉伸弹簧，是机械结构里常用的弹性蓄能零件，日常在各类需要提供复位拉力、张紧维持、载荷缓冲的场景里都能见到它的身影。做结构设计的时候，最先要考虑的是安装空间的边界约束，弹簧本体的外径不能和周边安装座、运动件产生干涉，自由长度要匹配安装位的初始间距，避免预拉量过大导致弹簧过早出现塑性变形，或是预拉不足导致工作行程里拉力达不到设计要求。端部的挂钩是直接和安装点位连接的结构，设计时特意做了圆弧过渡处理，没有尖锐的应力集中棱角，挂钩的开口尺寸、弯曲半径都要适配对应的安装销轴直径，既不能太松导致工作中出现脱钩风险，也不能过紧造成装配困难，挂钩和弹簧本体衔接的位置是应力集中的高发区，建模时特意做了曲率连续的过渡处理，能有效降低交变载荷下的断裂风险。弹簧的有效圈数是根据工作行程需要的刚度计算确定的，圈数过多会导致弹簧轴向尺寸偏大，占用不必要的安装空间，圈数过少则会导致刚度过大，相同拉伸量下拉力超出设计阈值，甚至无法覆盖需要的工作行程。弹簧的节距在自由状态下是紧密贴合的，和压缩弹簧的等节距间隙结构不同，拉伸弹簧在初始状态就需要承受一定的预拉力，保证安装后在零工作载荷下也不会出现松晃，在设备启动、部件复位的瞬间不会产生冲击间隙。实际选型应用的时候，要结合工作环境的载荷特性判断，如果是高频往复运动的工况，还要考虑弹簧材料的疲劳强度，挂钩的受力方向要和弹簧轴线保持一致，避免出现侧向偏载，偏载会导致弹簧圈局部受力不均，长期运行会出现圈间磨损、弹力衰减过快的问题。建模过程中要还原弹簧的真实螺旋升角，不能用简单的圆环堆叠代替螺旋扫掠结构，端部挂钩的弯曲成型轨迹也要符合实际加工的工艺逻辑，避免出现设计结构无法通过常规冷卷工艺加工的问题。这类弹簧常应用在各类柜门复位结构、自动化设备的张紧机构、小型机具的回弹结构、制动组件的复位结构里，不同场景下对弹簧的线径、外径、长度、挂钩形式的要求差异很大，建模时保留了参数化调整的结构逻辑，修改对应参数就能快速适配不同安装场景的尺寸需求，不用重新从零开始构建螺旋路径和挂钩结构。做装配验证的时候，要模拟弹簧的最大拉伸行程，确认拉伸到极限位置时弹簧的圈间不会出现硬挤压，挂钩的变形量在材料允许的弹性范围内，安装后弹簧的伸缩路径没有周边零件的遮挡，运动全程都能保持顺畅的伸缩状态，不会出现卡滞、剐蹭的问题。
