离心式鼓风送风设备结构设计

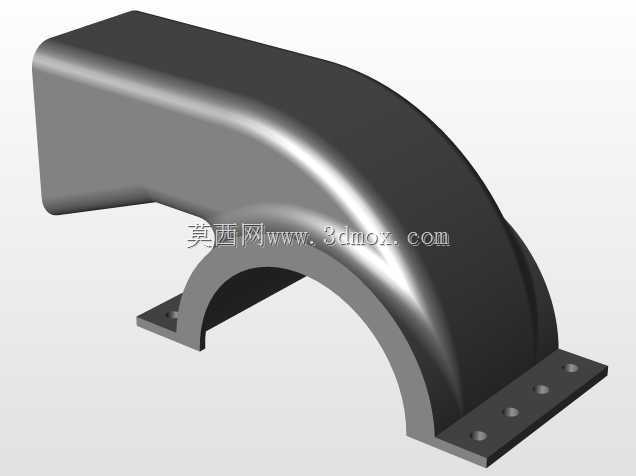

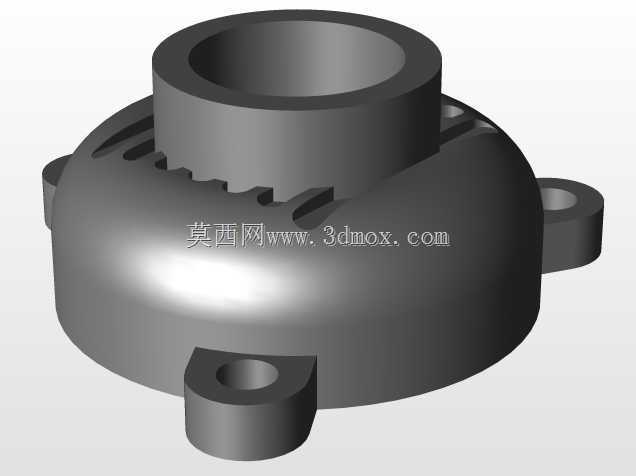

　　这款鼓风设备的结构设计，核心围绕小流量高压送风场景的安装适配需求展开，蜗壳型流道的曲率经过多轮迭代调整，可有效降低气流在壳体内的紊流损耗，匹配直连驱动单元的动力输出特性，省去皮带传动带来的张紧维护需求，整体结构紧凑度适配多数小型工业设备的内置安装空间。从实际应用场景来看，这类鼓风组件常配套在小型燃烧设备、物料风送系统、设备局部散热通风工位，也可作为小型除尘系统的负压发生单元使用，出风口的法兰安装边预留了标准孔位，可直接对接矩形通风管路，无需额外制作转接法兰，降低现场安装的加工工作量。

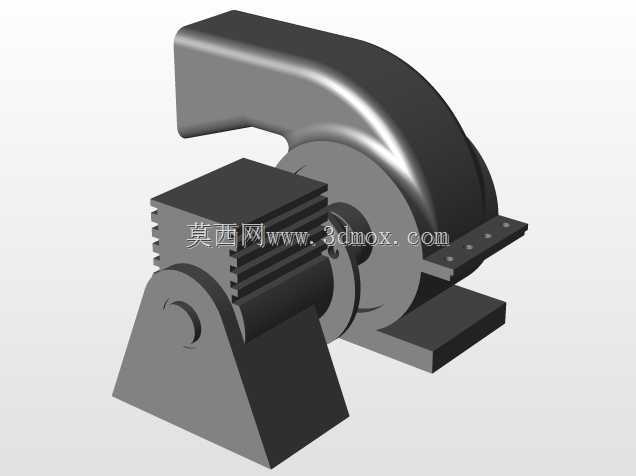

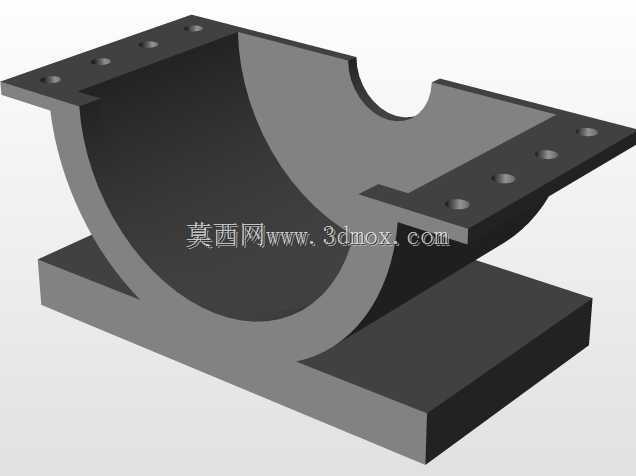

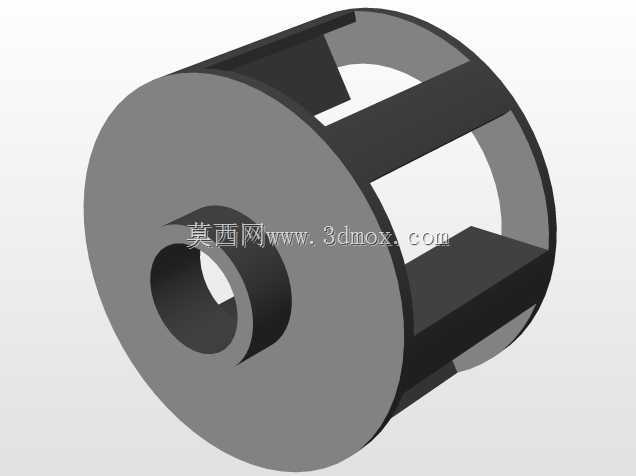

　　驱动单元与风轮采用同轴直连结构，安装底座为一体铸造型式，支撑筋的布局兼顾了承重强度与减震需求，运行时的整机振动幅度可控制在常规工业设备的允许范围内，无需额外加装厚重的减震垫即可稳定运行。设计过程中优先考虑了安装边界的适配性，整机的横向、纵向安装尺寸经过压缩，可适配设备内部狭窄的安装空间，底座的安装孔位采用长圆孔设计，允许现场安装时存在少量的位置偏差，降低装配对位的难度。风轮的叶片采用后倾式结构设计，在保证风压输出的同时，可降低运行时的气流噪音，适配对噪音控制有一定要求的车间工位使用，蜗壳的出风口方向为固定切向角度，可根据实际管路走向在建模阶段调整角度参数，无需重新设计整体流道结构。

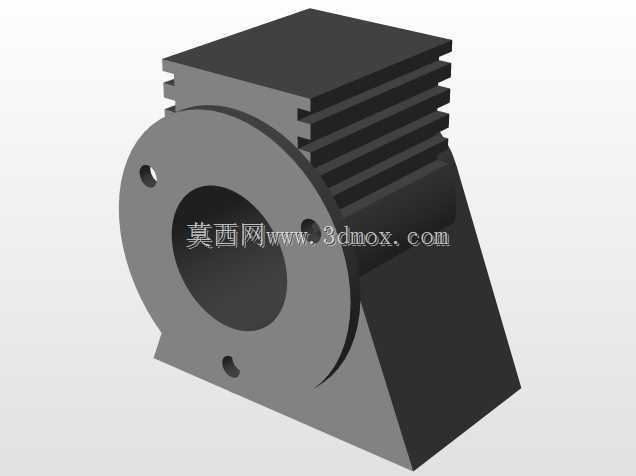

　　驱动单元的散热筋结构与风轮侧的气流通道相邻，设备运行时，部分进风气流可顺带带走驱动单元表面的热量，提升长时间连续运行的稳定性，避免驱动单元过热导致的出力下降问题。整机的装配逻辑采用分层装配思路，蜗壳、风轮、驱动单元、底座均可独立拆分，方便后期维护时单独更换易损部件，无需整体拆解设备，降低运维的时间成本。
