手动杠杆式快速夹紧工装夹钳结构

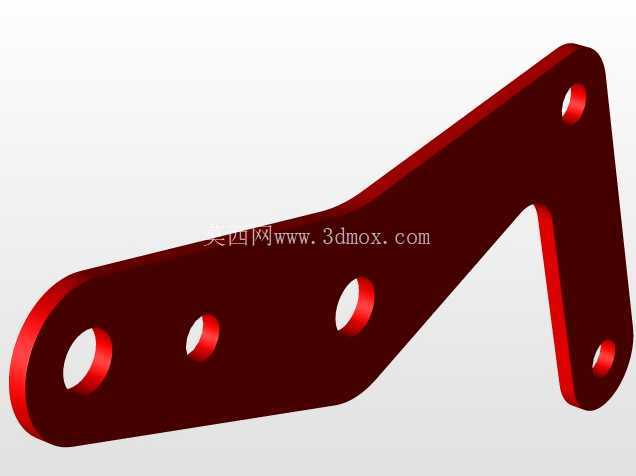

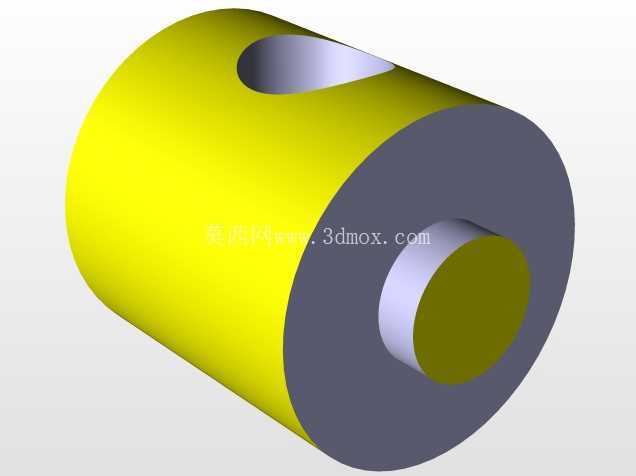

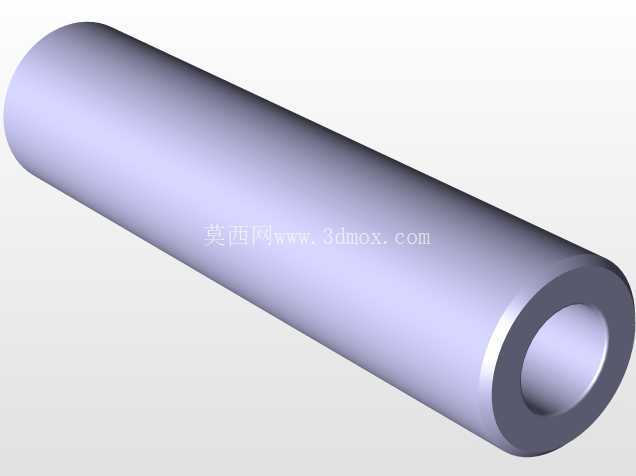

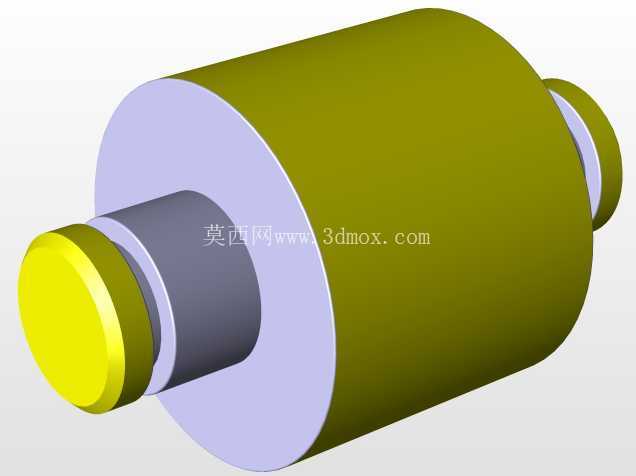

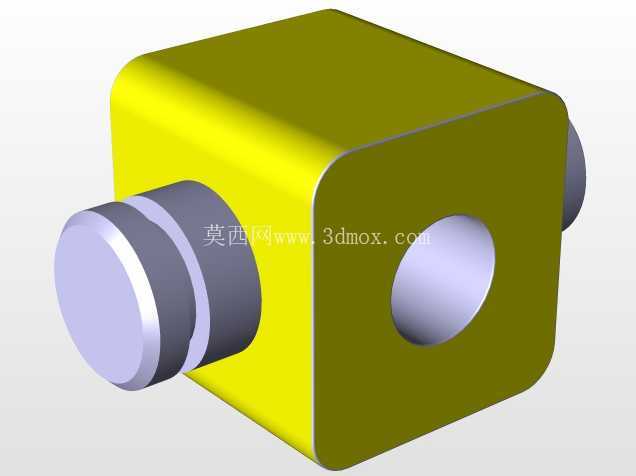

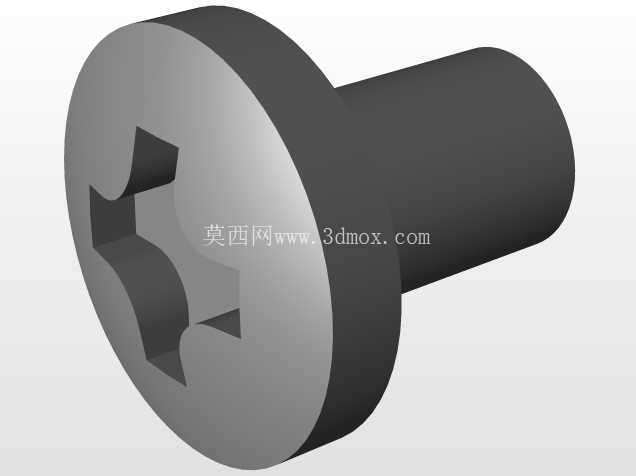

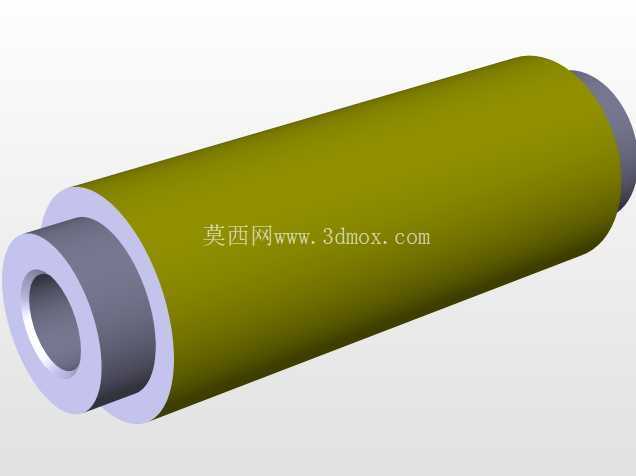

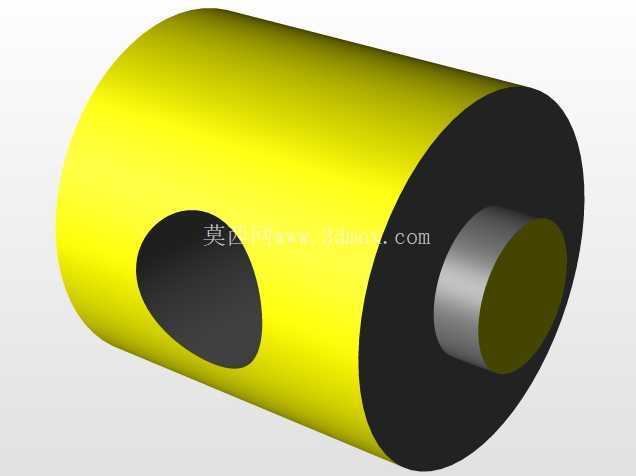

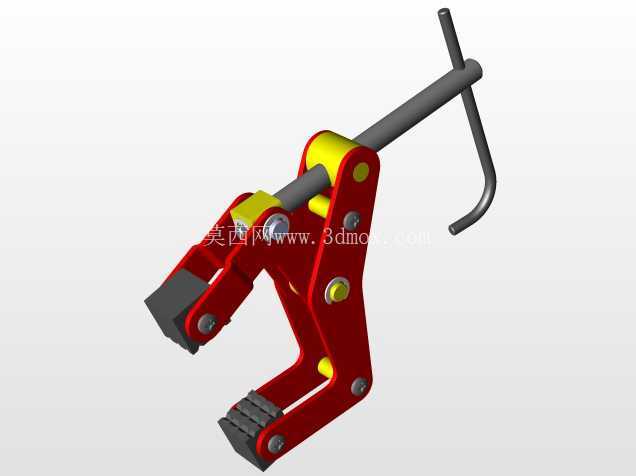

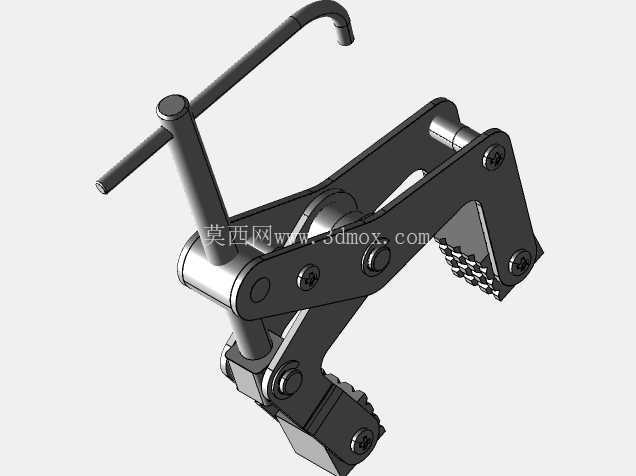

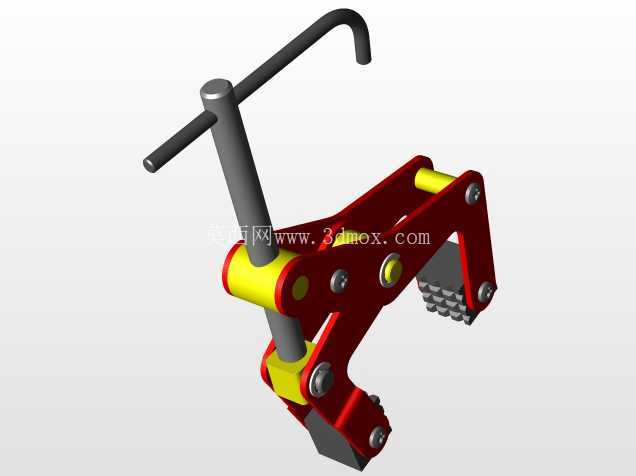

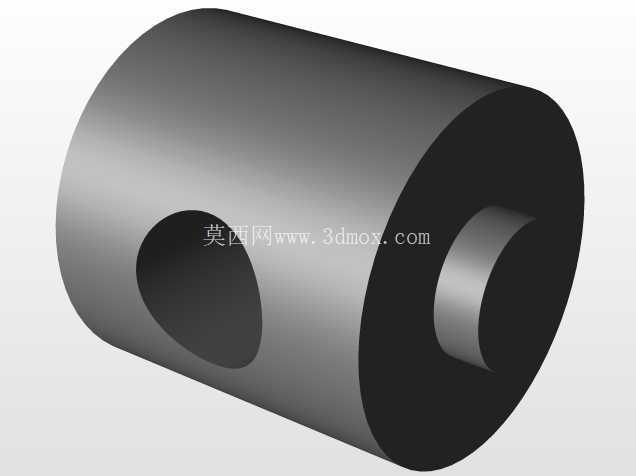

　　这套手动杠杆式夹钳主要面向焊接工位、机加工装夹、装配定位以及钣金临时固定场景，在小批量多品种的车间生产中使用频率很高。工件在划线、钻孔、攻丝、拼焊或检测时，单纯依靠压板和螺栓锁紧往往需要反复拧动螺母，辅助时间长；而这类夹钳通过连杆过中心自锁原理，操作人员只需扳动长手柄，即可在一次行程内把压头压紧在工件表面，反向扳动即可快速松开，节拍明显缩短。夹钳的受力路径从手柄输入开始，经多级铰接连杆传递到摆动压臂，最终由带齿纹的压块作用在工件上。红色侧板构成主体框架，黄色衬套布置在各回转销轴处，既承担铰接定位，也便于磨损后单独更换；销轴端部采用紧固件限位，保证连杆在反复开合过程中不发生轴向窜动。

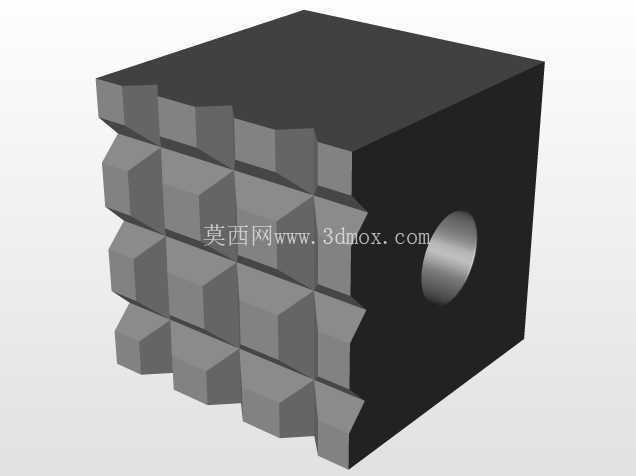

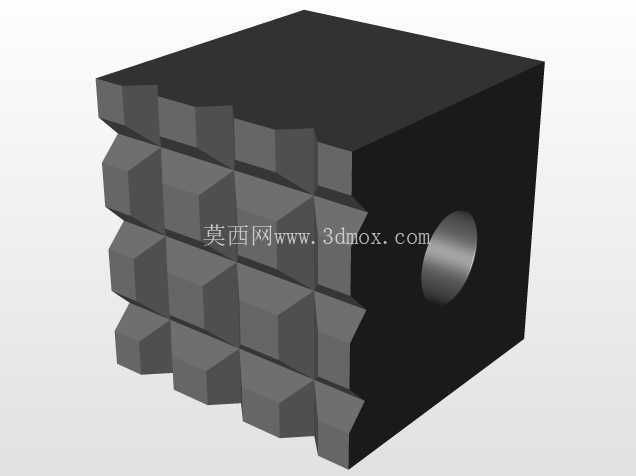

　　前端压块接触面加工出齿形纹理，目的是在夹持钢板、型材或焊接件时增加摩擦，降低工件受侧向力时滑移的风险。压块与工件接触区域还保留了一定浮动量，能够适应毛坯表面轻微不平，避免点接触造成压痕过深或夹紧力不稳定。从结构设计思路看，夹钳的核心不在外形复杂程度，而在连杆铰点位置的匹配。手柄闭合到工作位置时，连杆机构需要越过死点，使外力撤除后仍能保持锁紧状态；此时工件反力通过杆件形成自锁，即便振动、轻微碰撞或设备加工产生脉动载荷，压臂也不会意外松脱。铰点间距、杠杆比和压头行程之间需要平衡：杠杆比过大，操作省力但手柄行程变长；行程过小，又难以兼容不同厚度工件和焊后变形。模型中各板件厚度、销轴直径和压臂开口均围绕这一关系布置，便于在实际改型时按夹持力需求缩放。安装边界方面，这类夹钳通常通过底座或侧板上的安装孔固定在工装平台、焊接变位机、钻模模板或装配支架上。布置时不能只核对夹紧状态外形，还要预留手柄全开位置的摆动空间，避免手柄与相邻定位销、靠山、气缸或操作人员手部干涉。长手柄在提供力矩的同时，也决定了操作侧需要留出直线扳动空间；若工位侧向空间受限，可在改型中调整手柄弯折方向，但必须重新确认操作者施力角度和自锁点位置。压头到安装基准面的高度、开口高度以及压臂前后伸出量，是选型时最关键的几个尺寸。

　　高度过低会与工件凸台、焊缝或夹具定位块冲突，伸出量不足则压不到工件有效夹持面；对于薄壁件，还应在压块与工件之间增加铜垫或聚氨酯垫，把集中力分散，防止局部凹陷。夹钳底座与工作台贴合面需要保持平整，固定螺栓应按对称顺序拧紧，否则侧板受偏载后会引起连杆运动卡滞。实际应用中，这类机构常与定位销、V 形块、挡块和支撑钉组合使用：定位元件限制工件自由度，夹钳只负责提供可靠压紧力。焊接工位上，它可以把钢管、角钢或薄板压在拼装模板上，控制焊接收缩引起的移位；机加工工位上，它适合承担钻削、轻铣或攻丝时的辅助夹紧；装配线上，则可用于压住壳体、支架或线束固定前的零部件。

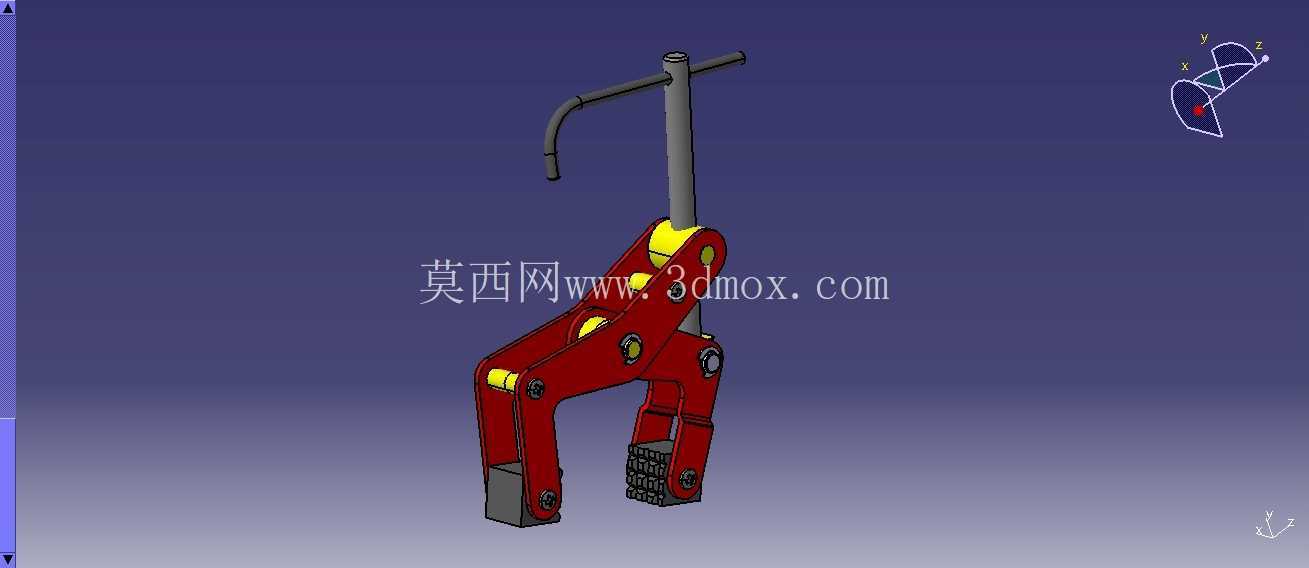

　　由于没有液压或气动元件，它对气源、油路和控制系统没有依赖，维护重点集中在销轴、衬套和压块磨损上。三维结构建模时，需要把各连杆的运动关系按真实铰接顺序装配，检查手柄从开启到闭合全过程中杆件是否干涉、压块是否按预期轨迹下压，并在自锁位置测量杆件夹角。过中心量过小，夹紧保持能力不足；过中心量过大，则解锁时需要更大操作力。侧板之间的同轴度、销轴与衬套的配合间隙、压块回转轴向间隙，都会影响手感和寿命。模型中把不同功能零件用颜色区分，有助于工程师在评审时快速识别承力板件、回转衬套、操作手柄和接触压块，也便于后续出工程图时拆分焊件、机加件和标准件。对于需要定制专用工装的设计人员来说，该夹钳可以作为基础夹紧单元，通过改变底座形式、压头形状、手柄长度和安装方向，衍生出水平压紧、垂直压紧、推拉压紧等多种用法。
