手动法兰式蝶阀结构三维建模

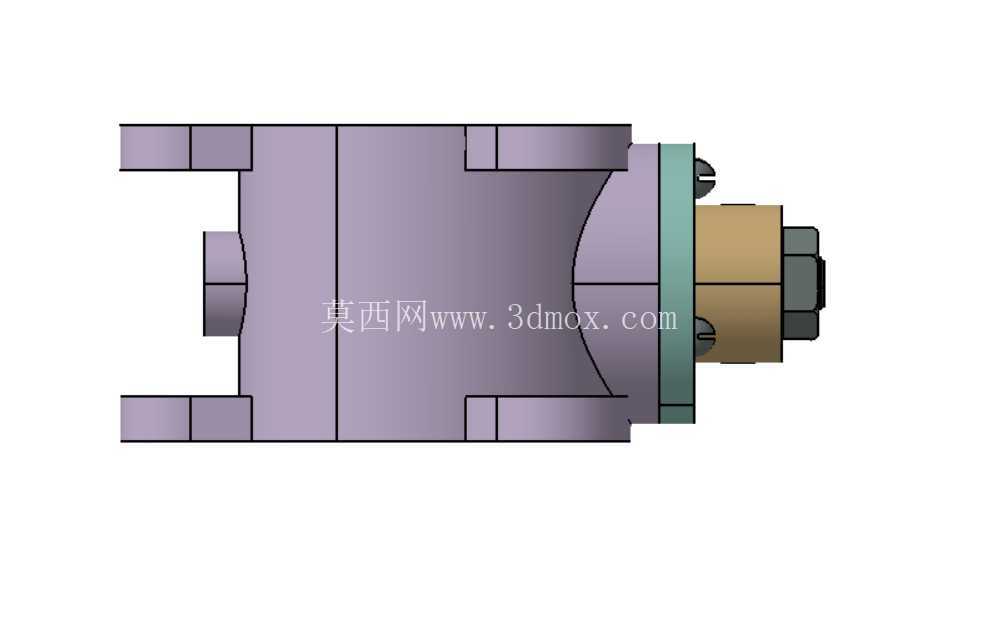

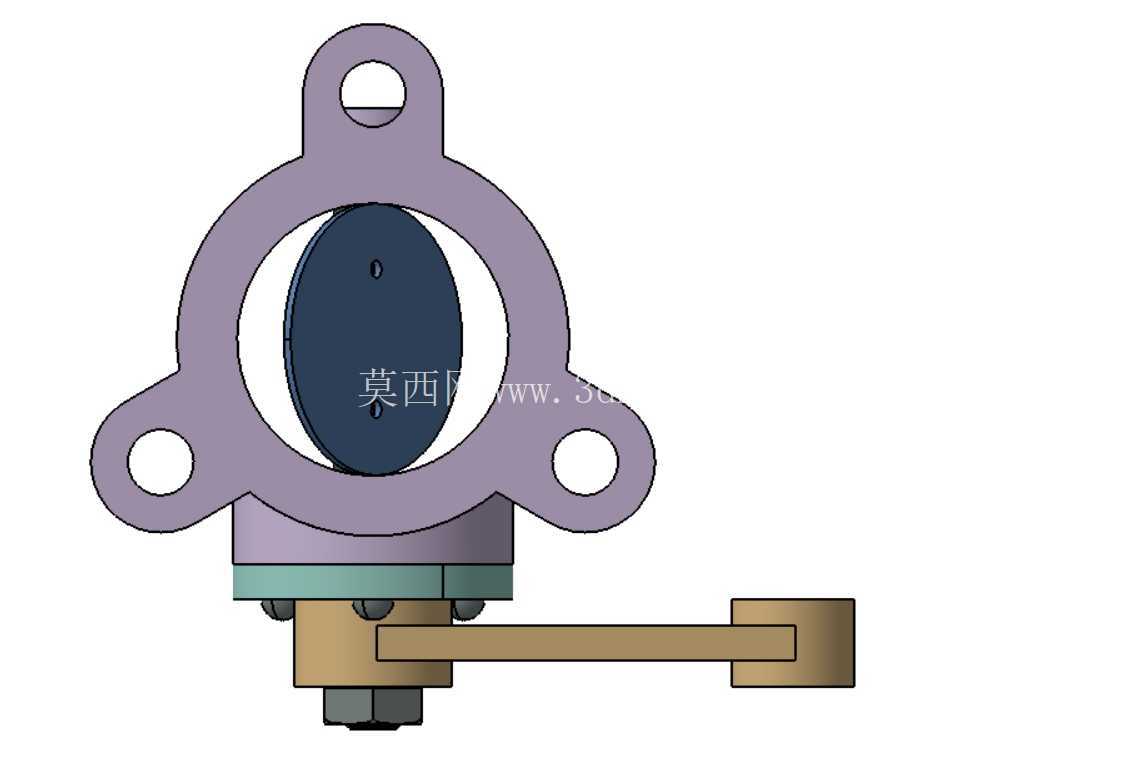

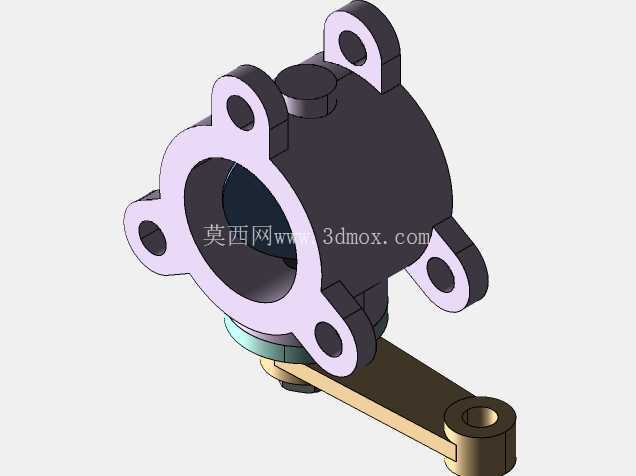

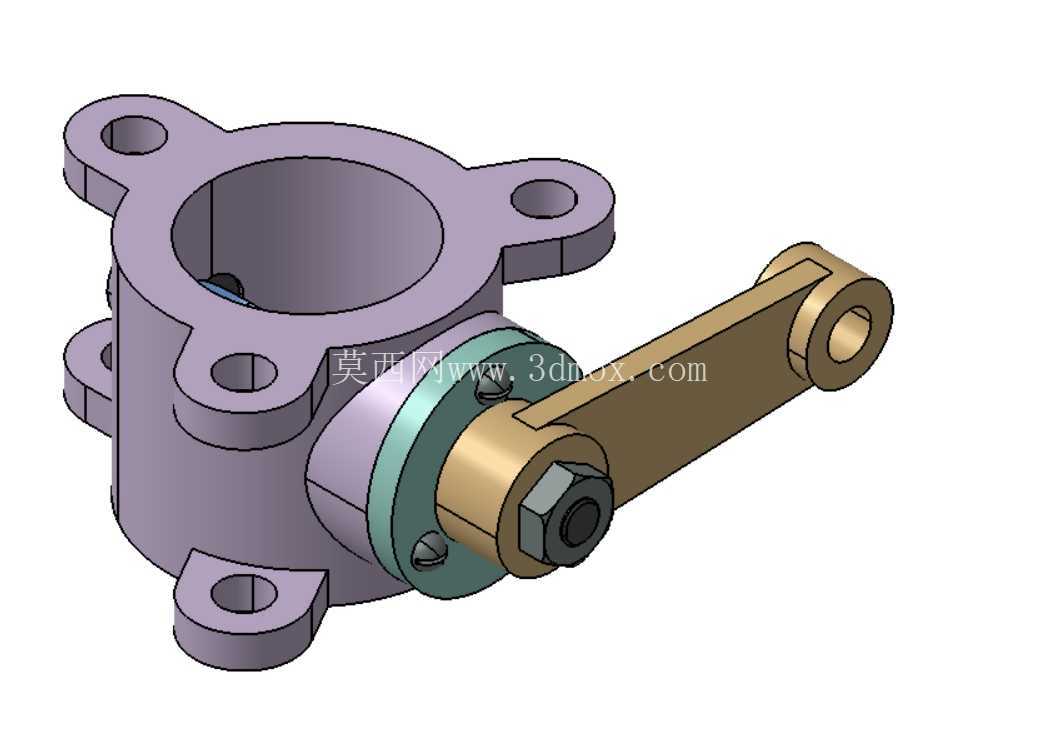

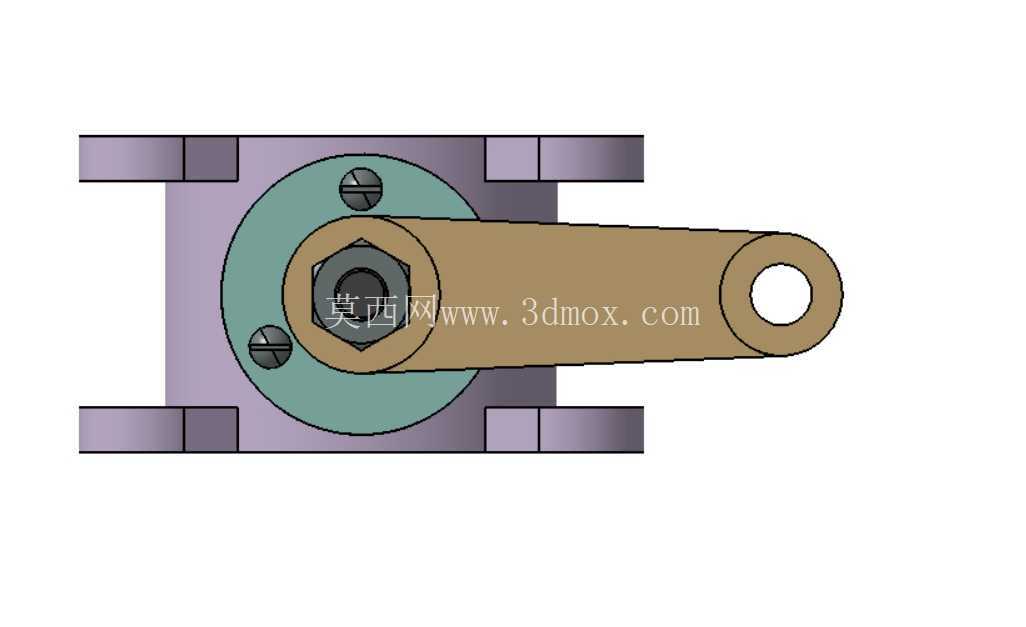

　　这款手动蝶阀的三维建模，完全围绕工业管道系统的实际安装与使用需求搭建，首先从安装边界来看，阀体采用四耳法兰式结构，四个带通孔的安装耳沿阀体圆周均匀分布，安装孔的中心距、通孔直径都匹配常规低压流体输送管道的法兰对接标准，阀体的轴向长度控制在紧凑区间，不会在狭窄的管廊、设备夹层安装场景中占用过多轴向空间，适配DN50-DN80区间的中小口径管路改造与新建项目。从实际应用场景出发，这类蝶阀常出现在民用给排水、暖通空调循环水、普通化工介质输送的支路管段上，不需要复杂的气动或电动执行机构，依靠侧边的手柄驱动就能完成启闭与开度调节，日常巡检时现场操作人员不需要额外工具，扳动手柄就能直观判断阀门的开关状态，手柄的长度经过力矩匹配，正常成年操作人员单手就能完成全行程操作，不会因为操作力矩过大导致阀杆扭转变形。在功能特性的设计上，阀板采用偏心密封结构，不是传统的中线对称设计，开启时阀板能快速脱离密封面，减少密封面的摩擦磨损，延长密封圈的使用寿命，阀杆与阀体之间设置了轴套定位，避免长期开关过程中阀杆出现径向窜动，导致阀板卡涩或者密封失效，手柄与阀杆的连接采用扁方加锁紧螺母的结构，装配时不需要复杂的专用工装，拧紧外侧的锁紧螺母就能完成手柄固定，后期如果手柄出现磕碰损坏，现场就能快速拆卸更换，不需要整体拆解阀门。

　　建模过程中特意还原了密封副的配合关系，阀体与阀板接触的密封面预留了合理的压缩量，不会因为过盈量过大导致操作力矩飙升，也不会因为间隙过大出现低压工况下的内漏问题，阀体的流道部分做了圆滑过渡处理，没有突兀的直角台阶，介质流过时的局部阻力系数比同口径的截止阀低60%以上，适合对管路压损有要求的循环水系统。从结构设计思路来看，这款蝶阀没有追求复杂的功能集成，而是优先考虑现场运维的便捷性，所有外露的紧固件都采用标准件，密封圈采用卡装式固定，后期更换密封件时不需要把整个阀门从管路上拆下来，只需要打开阀侧的压盖就能取出旧密封圈更换，大幅降低运维的工时成本。

　　安装耳的厚度做了加强处理，在法兰螺栓拧紧时不会因为局部应力过大出现安装耳断裂的问题，阀体的壁厚按照1.6MPa的公称压力核算，满足常规低压流体输送的强度要求，同时不会因为壁厚过大导致整体重量超标，单人就能完成现场的安装对位。手柄的转动角度设置了90度的机械限位，全关到全开的行程刚好对应手柄从垂直管路方向到平行管路方向的转动，操作人员不需要额外观察阀板位置，通过手柄的朝向就能快速判断阀门开度，避免出现误操作。

　　建模时也还原了各部件的装配间隙，阀杆与轴套之间的转动间隙控制在合理范围，既不会因为间隙过大导致阀板晃动，也不会因为间隙过小在介质温度升高出现热胀时发生卡涩，压盖与阀体之间的连接螺钉均匀分布，拧紧时能保证密封圈周向压缩量一致，不会出现偏磨导致的密封失效。这类手动蝶阀在实际项目中往往作为支路切断或者粗略调节流量使用，不需要精确的流量调节精度，所以结构上省略了复杂的定位刻度结构，进一步降低制造成本，同时也减少了故障点，适合在工况相对稳定、不需要频繁调节的管段长期使用。
