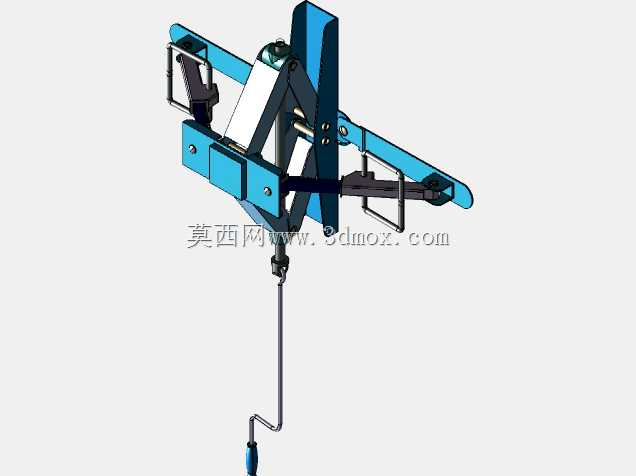

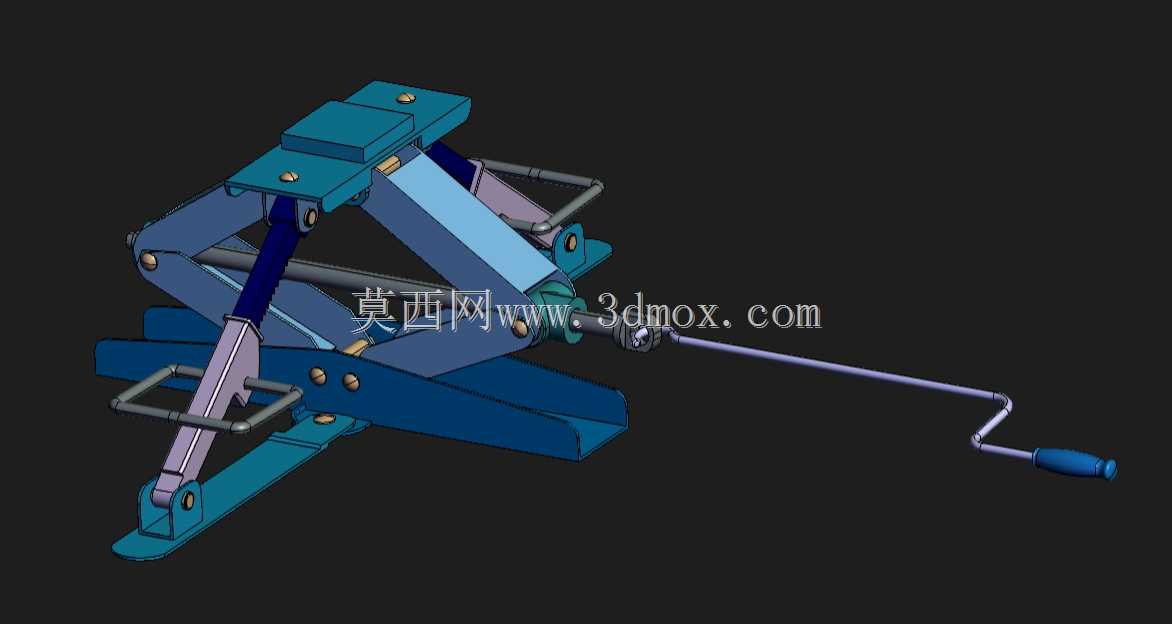

剪式结构车载机械式起重支撑装置

日常汽修场景里，更换轮胎、底盘检修作业都需要将车辆局部抬升脱离地面，这类剪式机械支撑装置是私家车辆随车配套的主流举升工具，完全依靠机械结构实现力的传递与举升动作，不存在液压系统密封失效、漏油泄压的风险，存放周期长也不会出现性能衰减，适配非专业驾乘人员的应急使用需求。从结构设计逻辑来看，该装置采用多组铰接剪臂作为核心承力结构，上下两端分别设置支撑托板与底部承力底座，托板表面做防滑限位结构，作业时对准车辆底盘指定的支撑筋位，避免举升过程中出现滑移脱开的风险；底座采用加宽平板结构，增大与地面的接触面积，在非硬化铺装的松软路面作业时，可额外垫入硬质垫板进一步降低接地比压，防止装置下陷引发安全事故。动力输入侧配套可拆卸的摇把结构，通过丝杠螺母副将摇把的旋转扭矩转化为剪臂的开合动作，丝杠采用梯形传动螺纹，具备可靠的自锁性能，当举升到目标高度后，即使撤去输入摇把，结构也能保持锁止状态，不会出现自动回落的问题，螺纹副的传动比经过匹配设计，单人施加正常手摇力即可完成1.5吨到2吨级别家用轿车的举升操作，不需要额外的动力源。设计阶段需要重点校核各铰接点的销轴剪切强度、剪臂的抗弯截面模量，确保在额定载荷下结构变形量控制在安全范围内，各铰接位置预留润滑间隙，长期存放后也不会出现卡滞无法动作的问题。整体结构收拢后厚度较薄，可直接放入车辆后备箱的工具槽内，不会占用过多储物空间，摇把与主体可拆分收纳，避免行车过程中晃动产生异响。作业过程中需要注意，该装置仅适用于车辆的短时举升支撑，进入车底作业前必须额外架设安全支撑凳，不可单独依靠该装置作为长时间承重结构，举升前需确认拉手刹、垫好对角车轮的防滑挡块，避免车辆溜动引发危险。该结构的三维建模过程中，需要重点还原各铰接点的转动配合关系，丝杠螺母副的运动行程要与剪臂的开合角度完全匹配，确保模拟运动过程中无干涉、无卡滞，各零件的壁厚、倒角细节都按照实际量产产品的工艺要求还原，可作为汽修工具结构设计、随车工具选型的参考模型，也可用于机械原理课程中连杆传动、螺旋传动的教学演示案例，帮助设计人员理解小输入力通过机械结构放大实现大载荷举升的实现路径。
