辊磨机配套橡胶复合分切设备结构设计

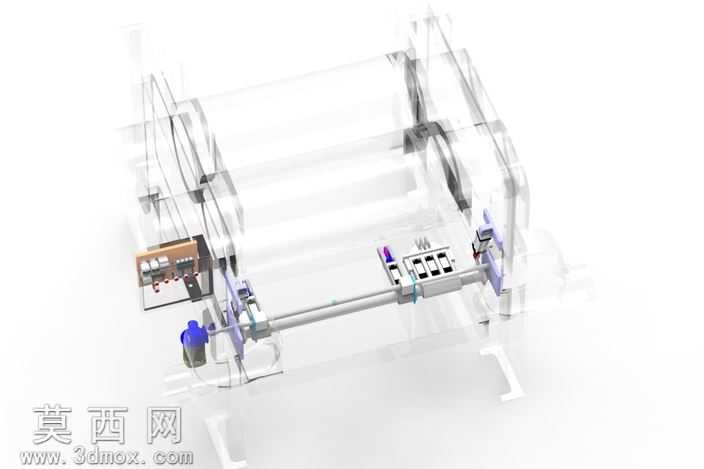

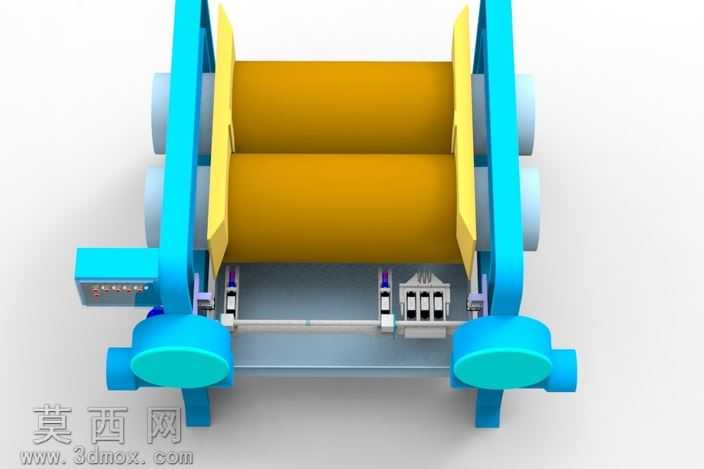

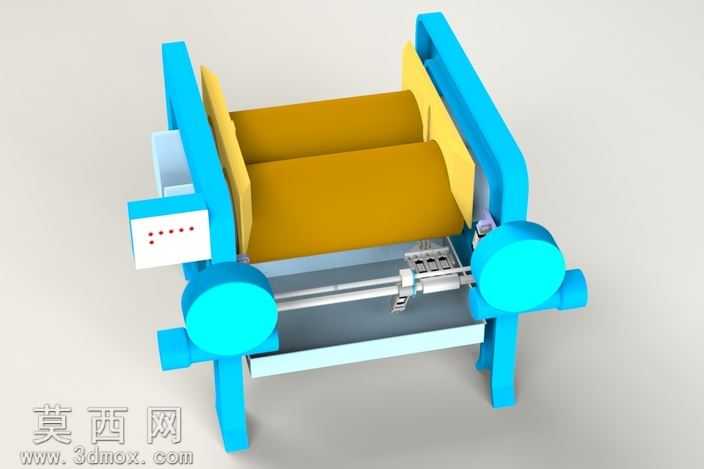

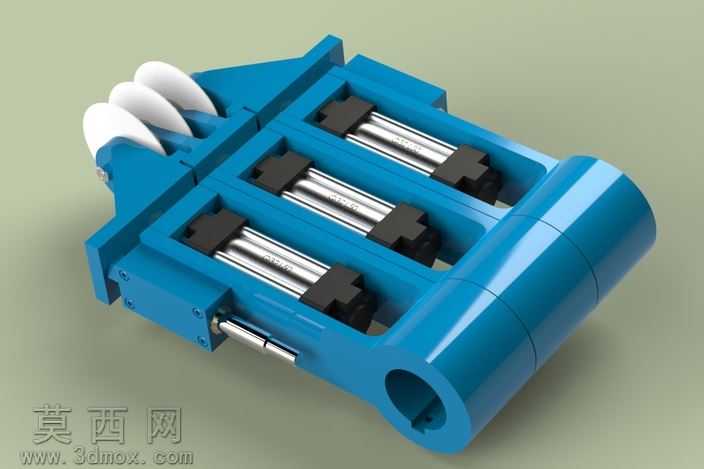

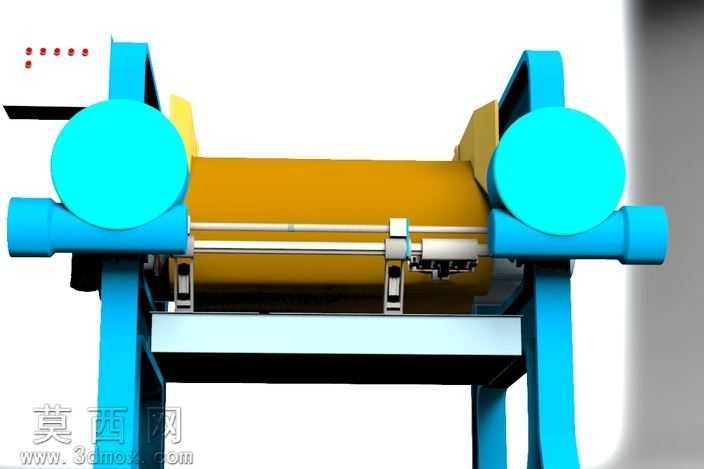

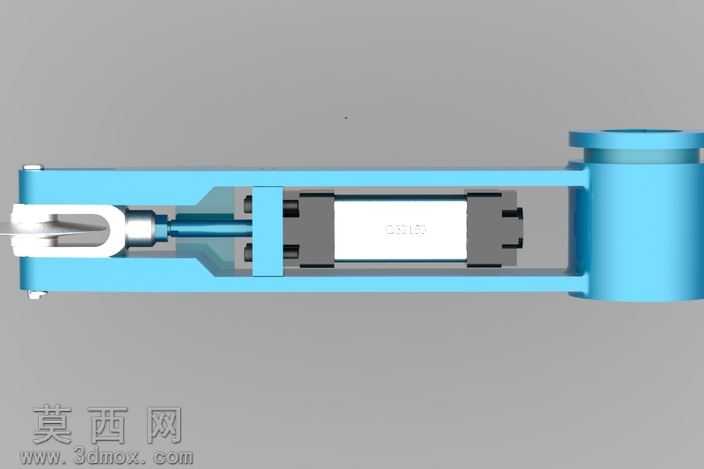

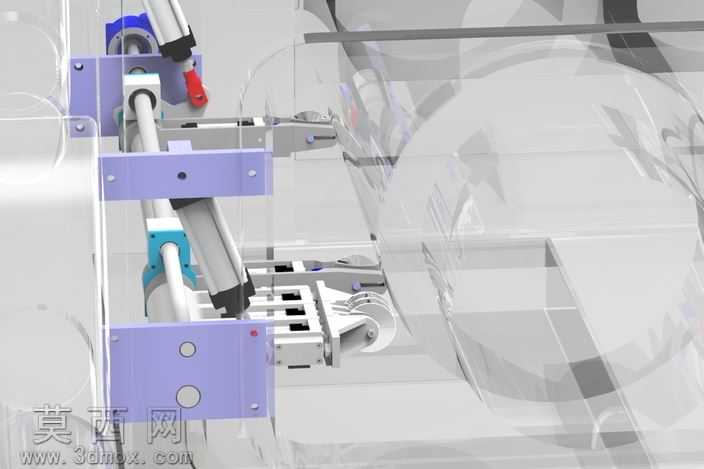

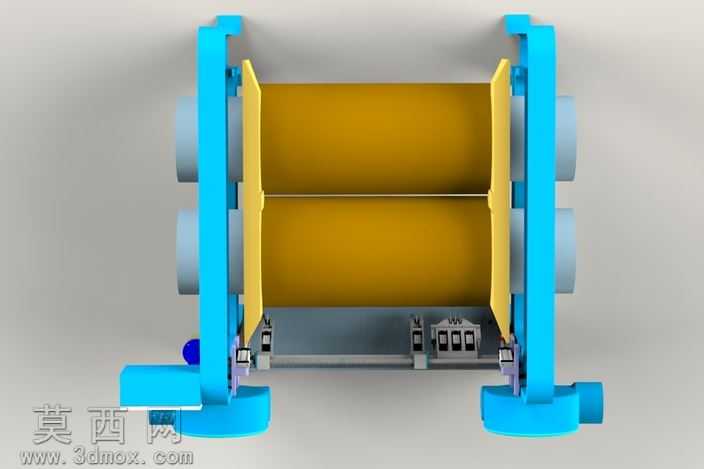

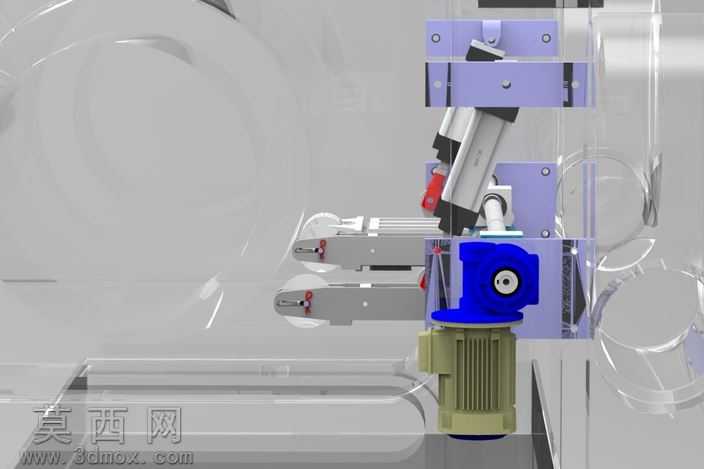

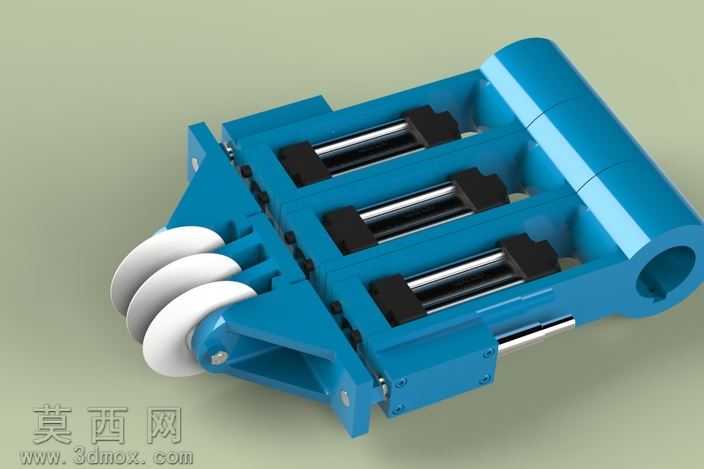

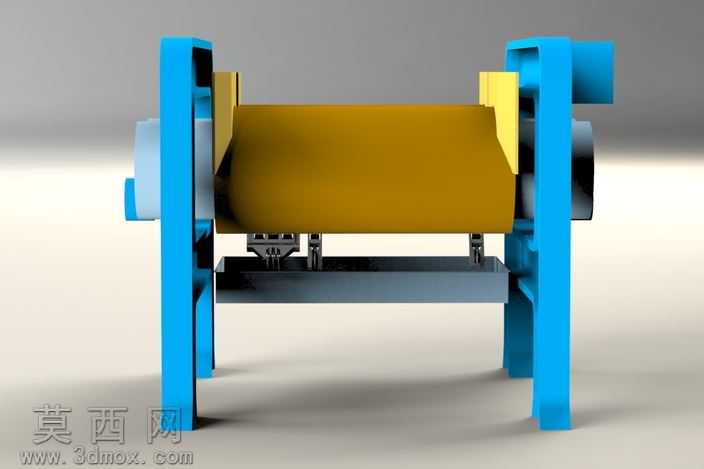

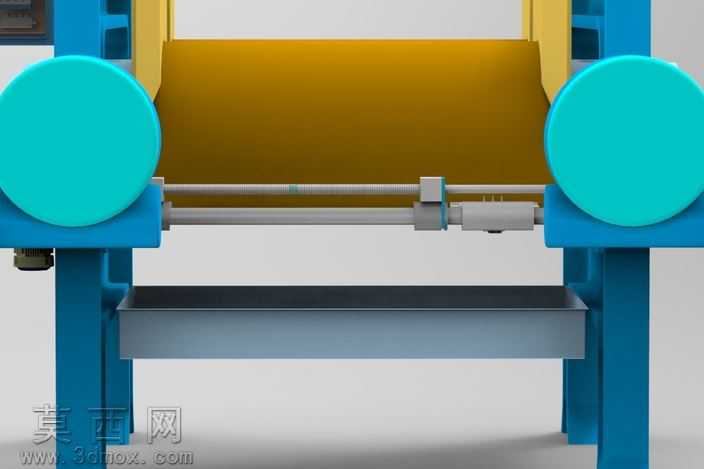

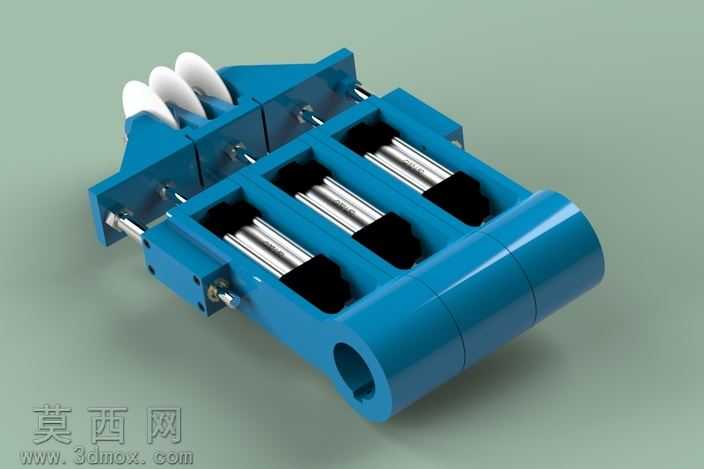

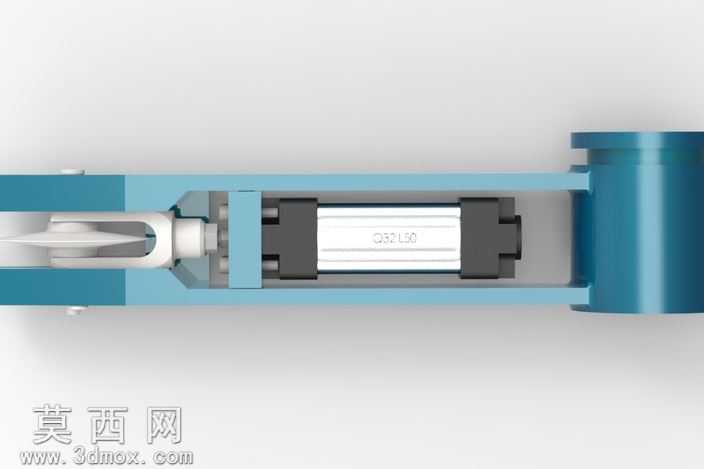

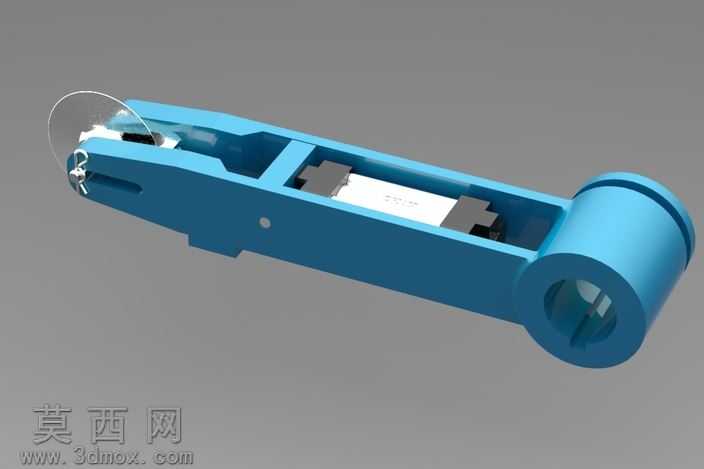

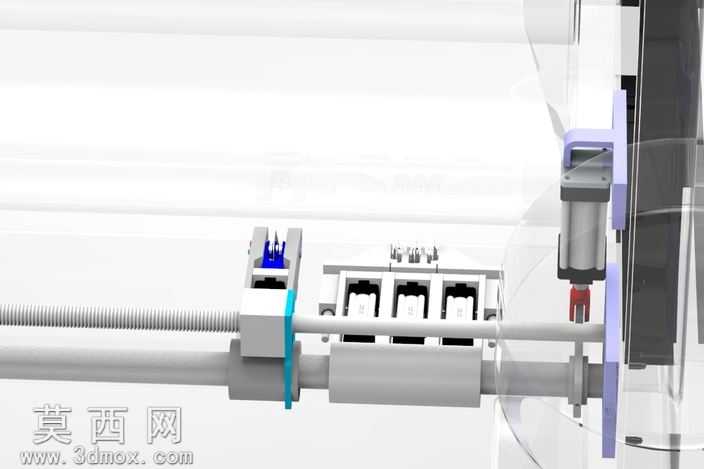

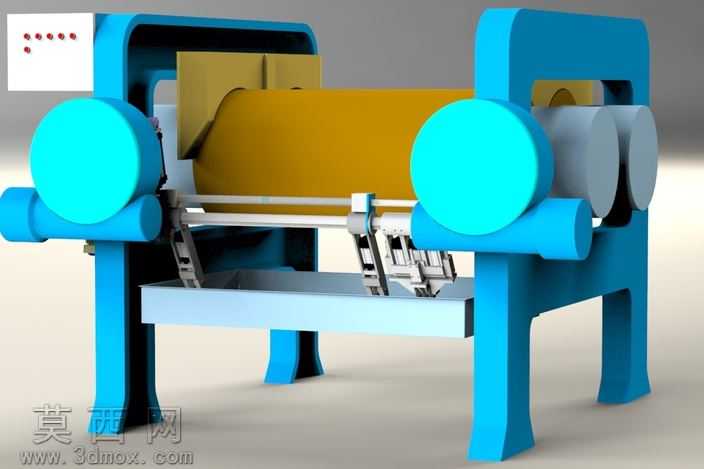

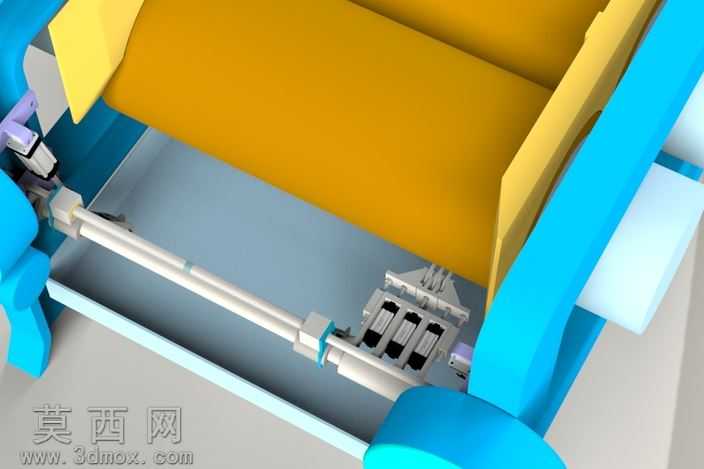

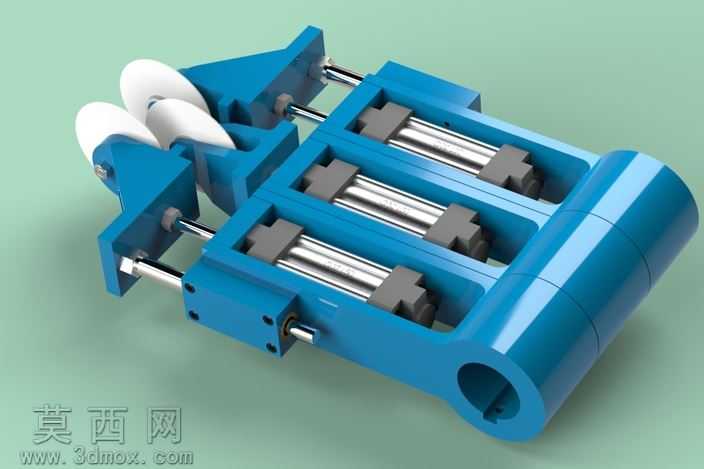

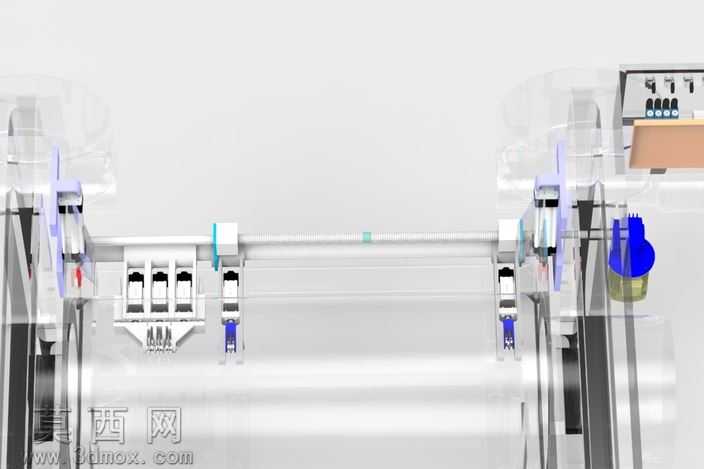

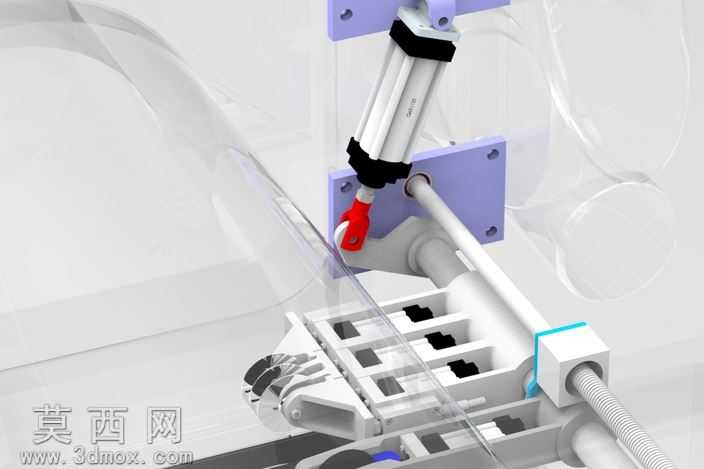

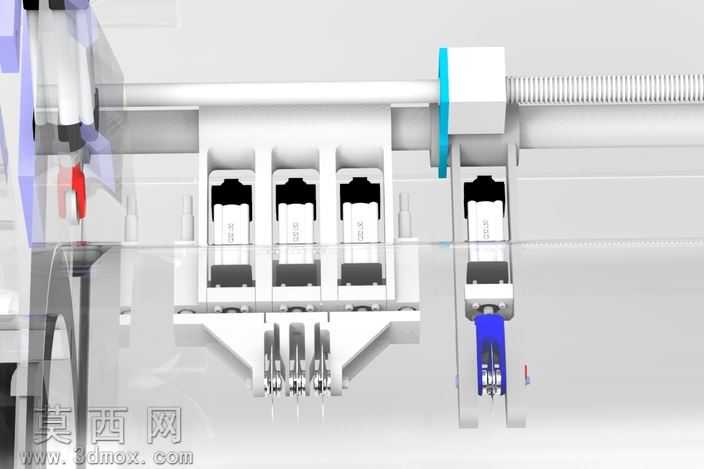

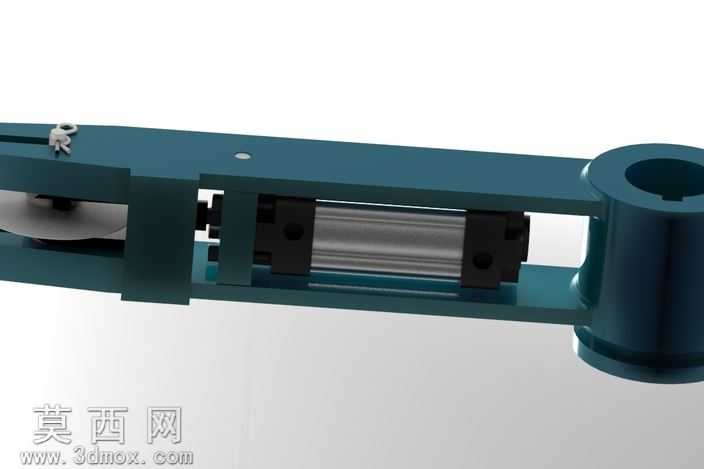

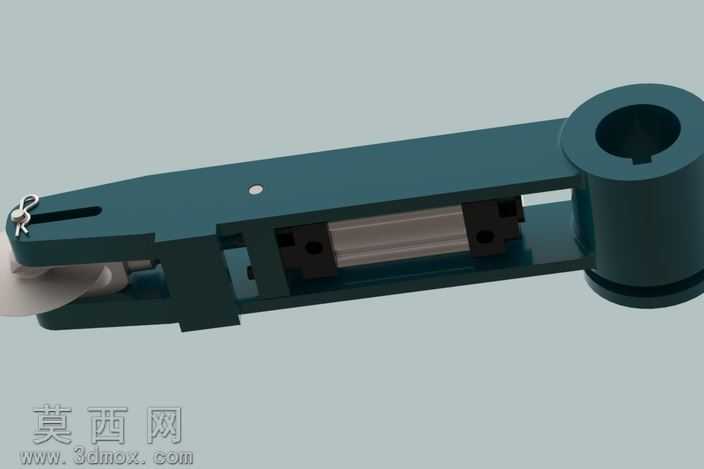

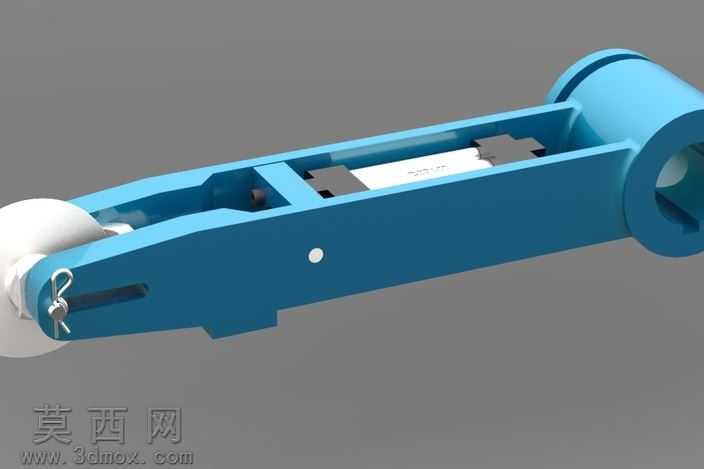

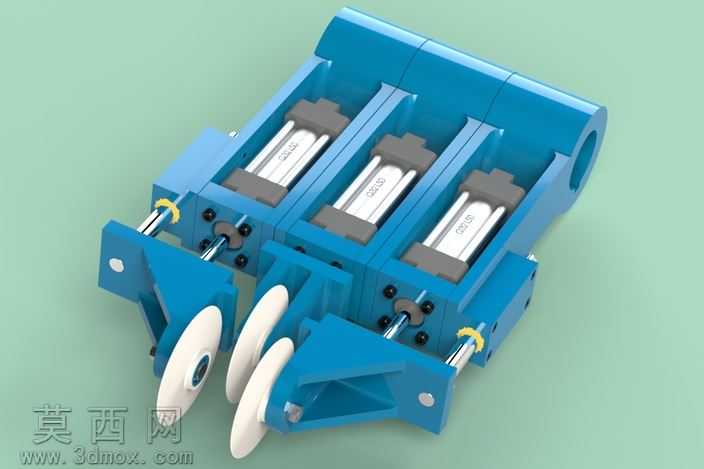

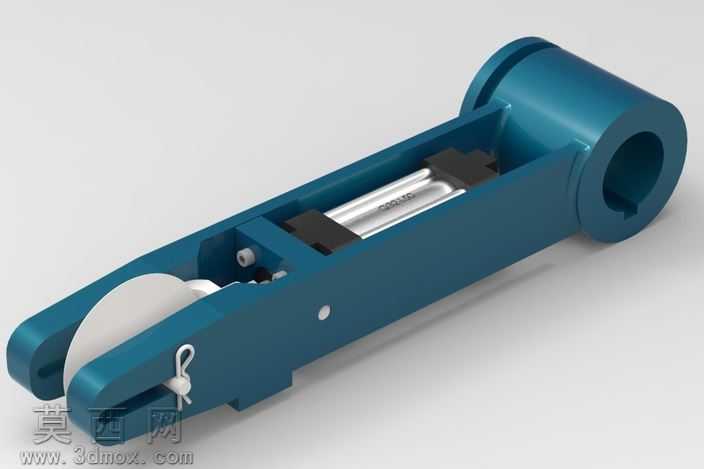

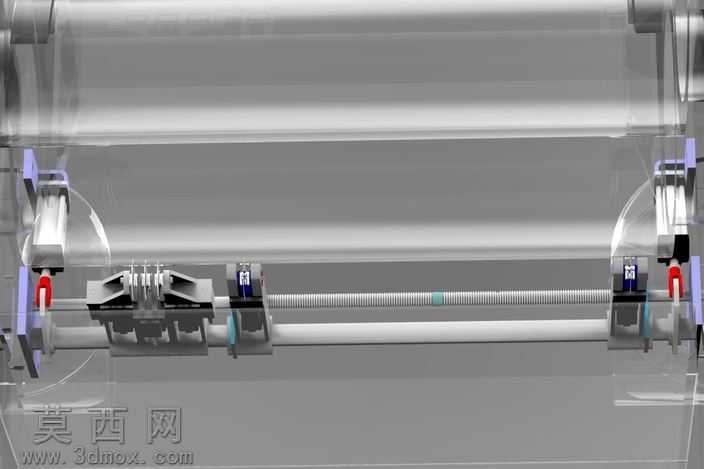

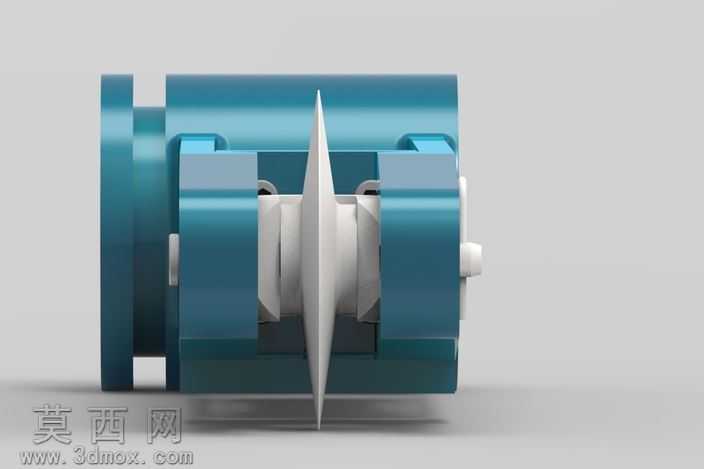

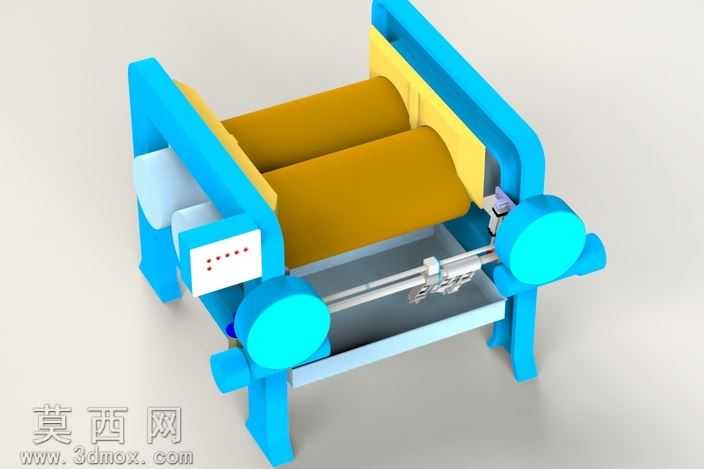

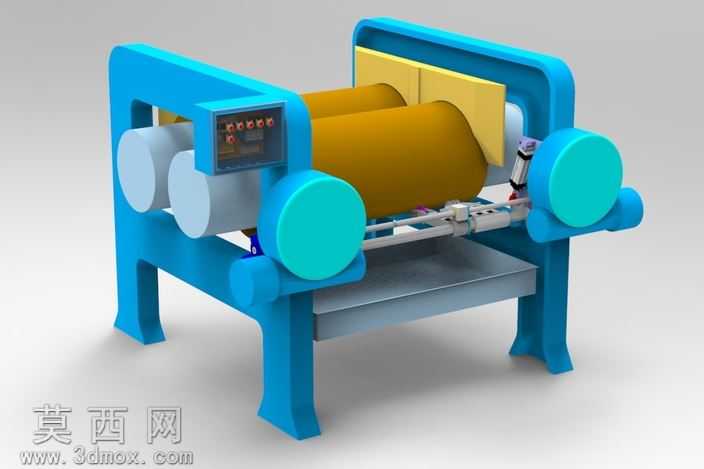

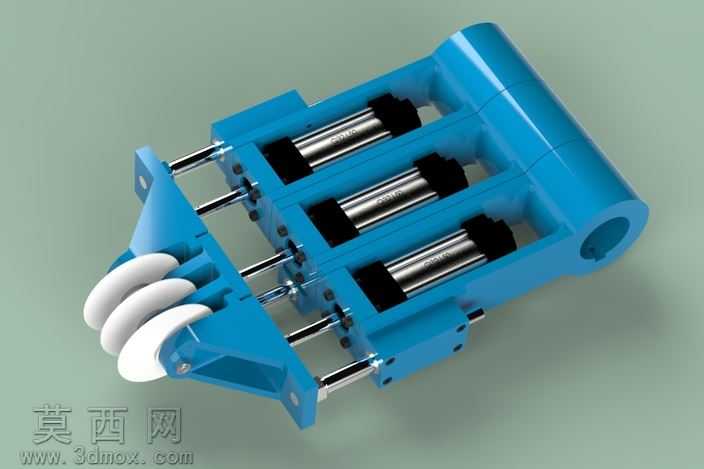

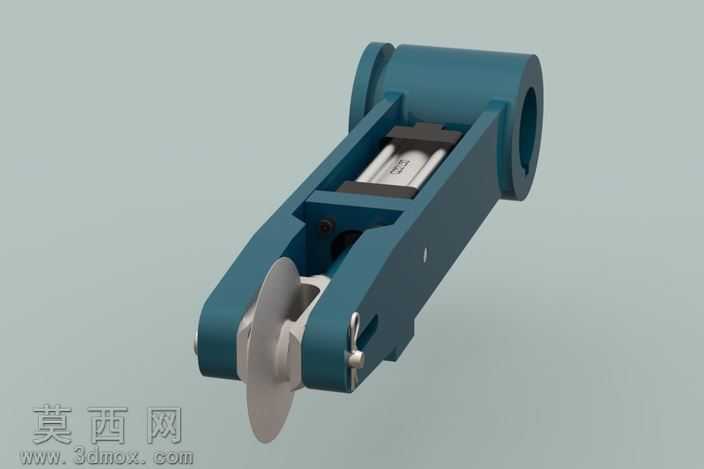

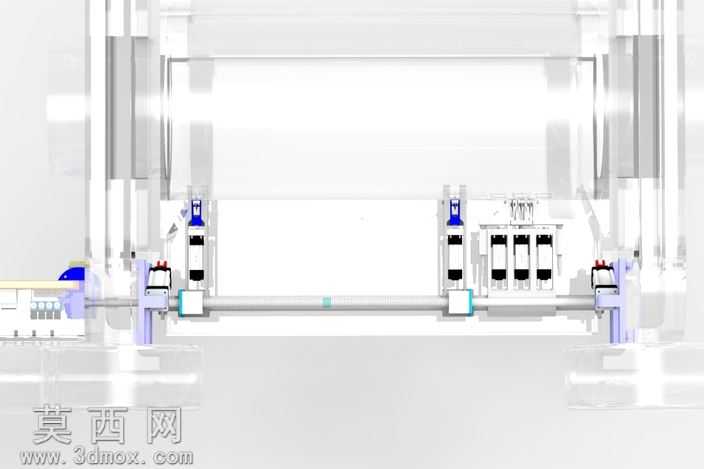

本作品为辊磨机配套使用的橡胶复合分切设备三维建模成果，建模过程严格遵循工业机械设计的规范逻辑，先完成整体功能框架的拆解，将设备划分为进给传动单元、多工位裁切单元、定位导向单元、压合固定单元四大核心模块，逐一完成零件建模后再进行整体装配校验。建模阶段对每一处机械结构的尺寸公差、装配间隙都做了对应设定，保证虚拟装配后不存在结构干涉问题，可直观呈现设备运行时各部件的运动轨迹：横向进给的丝杠传动结构采用精密螺纹建模，还原丝杠与滑台的配合精度，裁切工位的刀架组件做了模块化拆分，可清晰展示单组裁切刀的装夹结构、升降调节结构以及多刀位的排布逻辑，导向辊、压合辊的辊面做了防滑纹理的细节处理，还原橡胶加工过程中物料输送的防滑需求。材质渲染阶段针对不同部件做了差异化材质赋予，设备主体机架采用哑光金属漆材质，还原工业设备铸铁机架的厚重质感，传动丝杠、导向光轴采用抛光金属材质，突出机加工零件的光洁度，裁切刀具采用高硬度合金材质，呈现刃口的锋利质感，输送辊、压合部件采用哑光橡胶材质，匹配对应零件的实际使用材质，设备的防护端盖、操作手柄等部件采用工程塑料材质，通过材质差异清晰区分不同功能的零件，让整体模型的视觉呈现更贴近真实工业设备的外观效果。设计思路围绕橡胶复合物料的分切需求展开，针对辊磨机产出的复合橡胶材料厚度不均、复合层易错位的特点，在裁切工位前设置了多组压合导向结构，保证物料进入裁切工位时平整无褶皱，多刀位同步裁切的结构设计可一次性完成多规格宽度的橡胶分切作业，有效提升加工效率，刀架的可调节结构可根据生产需求灵活调整裁切宽度，适配不同规格的橡胶分切需求，整体结构紧凑，各功能模块排布合理，既保证了设备运行的稳定性，也预留了足够的维护操作空间，可直接用于设备结构展示、生产装配指导以及后续的优化改型参考。
