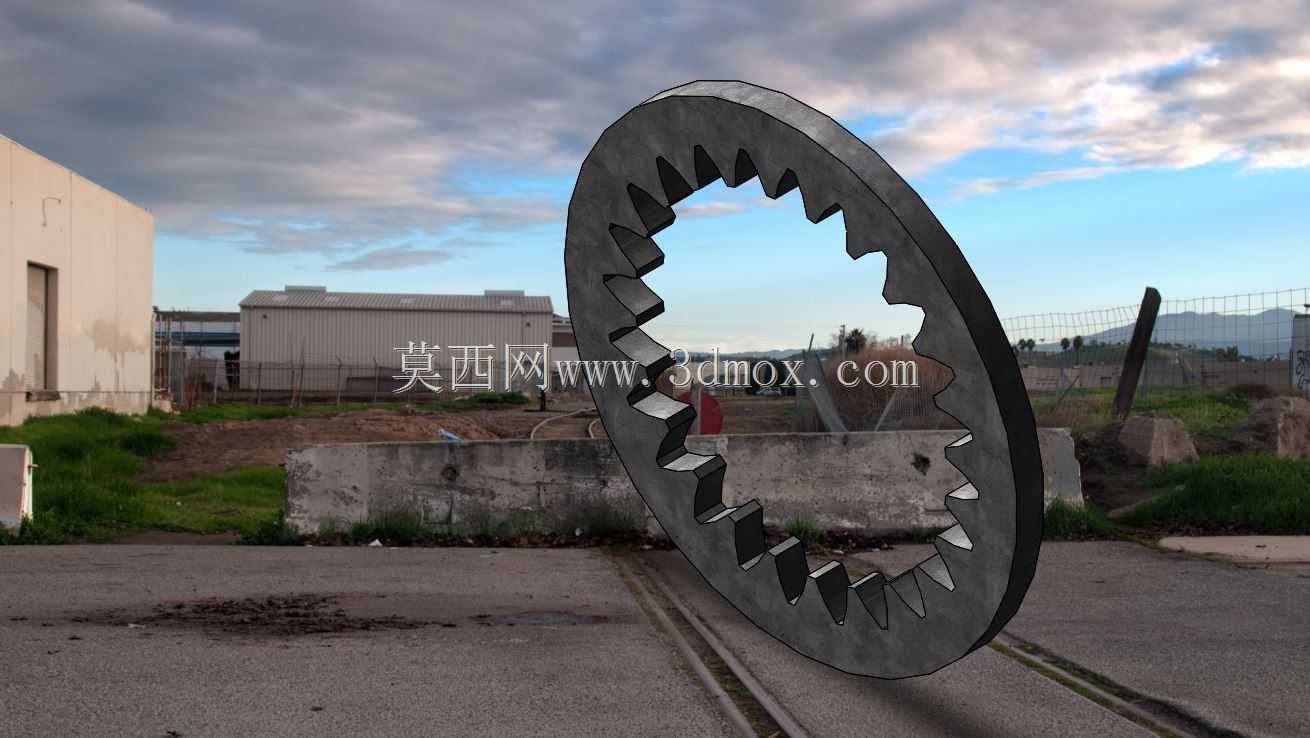

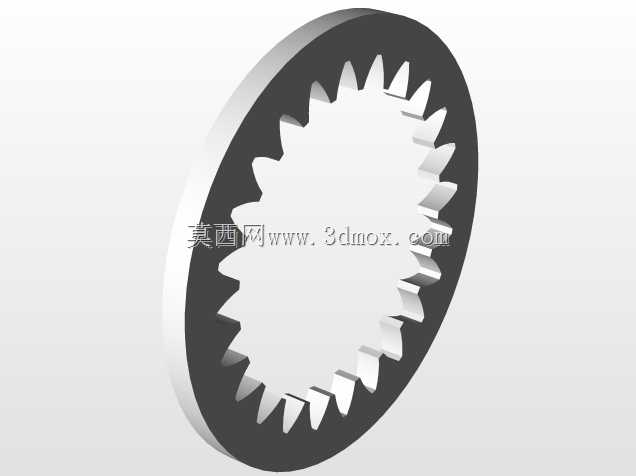

内啮合传动用内齿圈结构设计

在行星减速机构、液压马达内啮合传动副、回转支承内置传动单元中，内齿圈是承担扭矩传递、实现紧凑传动比的核心部件，这类零件的设计精度直接决定整套传动系统的回程误差、负载能力与运行寿命。不同于外啮合齿轮的外露布置，内齿轮的轮齿加工在环形基体的内壁，啮合过程中两轮齿的接触曲率方向一致，接触应力相较外啮合更低，相同模数、齿宽参数下能传递更大扭矩，同时可以大幅压缩传动机构的径向安装空间，这也是行星轮系能在有限空间内实现大传动比的核心原因。设计这类内齿圈时，首先要匹配配对小齿轮的参数，模数、压力角、齿顶高系数必须完全一致，变位系数的选取需要兼顾避免根切、控制齿侧间隙、抵消啮合干涉三个核心要求，尤其是少齿差传动结构中，内齿圈的变位量计算需要反复校核重合度，避免出现传动卡滞或齿面滑动率过大导致的异常磨损。从结构边界来看，这类环形内齿轮的外径通常根据安装腔体的定位尺寸设计，外圆面多采用h6级公差与安装座孔实现过渡配合，部分需要过盈装配的场景会额外设计拆卸螺纹孔，方便后期维护拆解；内齿的有效齿宽需要比配对小齿轮的齿宽大2-3mm，避免装配轴向窜动导致轮齿啮合长度不足；齿圈的端面会设计定位止口，保证与端盖、行星架的同轴度控制在0.02mm以内，降低运转过程中的径向跳动。实际应用中，内齿轮的材料多选用40Cr调质后表面淬火，齿面硬度控制在HRC45-50，既保证芯部的韧性承受冲击载荷，又让齿面具备足够的耐磨性；对于重载工况的应用场景，会采用20CrMnTi渗碳淬火处理，齿面硬度提升至HRC58-62，同时磨齿工序将齿形精度控制在6级以上，有效降低高速运转下的传动噪音。建模过程中需要注意齿根过渡圆角的处理，不能直接生成尖锐的齿根衔接结构，要保留0.3m（m为模数）的过渡圆角，避免热处理过程中出现应力集中，导致齿根断裂的失效问题；同时需要在齿圈的非啮合区域设计减重孔或减重槽，在不影响结构刚性的前提下降低零件自重，适配移动端设备的轻量化设计需求。这类内齿结构除了常规的减速传动场景，还会应用在棘轮式逆止机构、谐波减速器的刚轮单元中，不同场景下的齿形设计会做针对性调整，比如逆止用的内齿会采用不对称齿形，承载侧设计大压力角承受冲击载荷，非承载侧做顺滑过渡减少回程阻力，而谐波传动用的内齿圈需要匹配柔轮的弹性变形量，齿形设计需要兼顾啮合包络范围，保证传动过程中同时啮合的齿数达到总齿数的30%以上，提升传动精度与负载能力。
